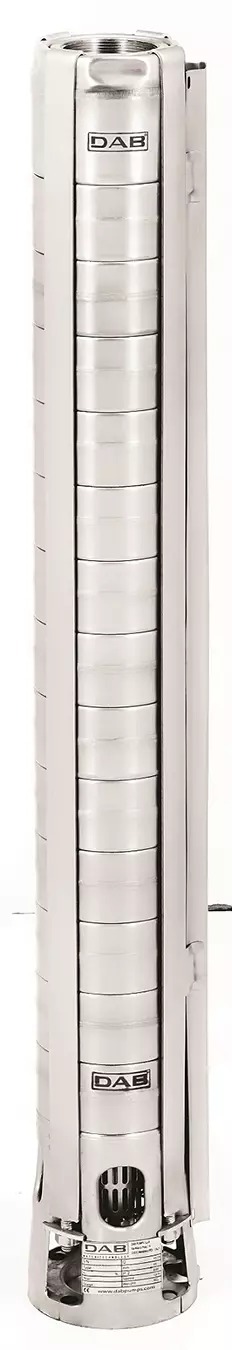

SS6E 02 Pump 6 palce pro vrtaná studna a studny - 4,0kW - hydraulická část

Detailní popis produktu

IVAR SS6E 02 je vícestupňové submersní čerpadlo navržené pro instalaci ve studnách a vrtaných studnách. Často se používá v domácích a průmyslových vodovodních systémech, systémech pro hašení požárů, zavlažovacích sítích a extrakci podzemní vody. Čerpadlo je vhodné pro prostředí, kde voda obsahuje až 50 g/m³ písku nebo bahna. Může pracovat ve svislé nebo vodorovné konfiguraci v závislosti na kompatibilitě motoru a požadavcích na instalaci. Čerpadlo je zcela vyrobeno z nerezové oceli, což zajišťuje odolnost v agresivních vodních podmínkách. Je kompatibilní s frekvenčními měniči a lze ho nakonfigurovat pro aplikace s vysokou teplotou na požadavek.

Typické instalace zahrnují hluboké studny, vrtané studny a průmyslové systémy pro extrakci vody. Návrh čerpadla umožňuje zpracování širokého rozsahu kvalit vody, včetně chemicky agresivních kapalin. Nerezové komponenty zajišťují odolnost proti korozi a opotřebení, což činí čerpadlo vhodným pro dlouhodobé použití v náročných prostředích. Vinutí motoru je specifikováno pro provoz až do 50°C, vyšší teploty jsou k dispozici na zvláštní žádost. Čerpadlo lze integrovat do automatických čerpacích systémů a ovládat prostřednictvím externích zařízení, jako jsou tlakové senzory nebo programovatelné logické činidla.

Technické parametry

Instalace a připojení

Pro svislou instalaci se čerpadlo přímo spustí do studny nebo vrtané studny. Vodorovná instalace vyžaduje použití chladiče, a kompatibilita motoru musí být potvrzena před pokračováním. Čerpadlo se připojuje k motorům 4", 6" nebo 8" v závislosti na vybrané hydraulické jednotce. Možnosti připojení zahrnují SSGA/SSGB (2 1/2 palce), SSGC (3 palce) a SSGD/SSGE (4 palce). Kabelový uzávěr musí být kontrolován na těsnost a pevné upevnění, aby se zabránilo únikům. Běžnou chybou při instalaci je nesprávná srovnání čerpadla a motoru, což může způsobit mechanické namáhání a předčasné selhání. Montéry by měli také ověřit vhodnost motoru pro požadovanou orientaci a potvrdit dostatečné chlazení ve vodorovných konfiguracích.

Kompatibilita a příslušenství

SS6E 02 je kompatibilní s různými modely motorů, včetně 4", 6" a 8" submersních motorů. Hydraulická jednotka musí být přizpůsobena správné velikosti motoru a typu vinutí (PE2 + PA) pro optimální výkon. Příslušenství, jako jsou chladiče, kabelové uzávěry a řídicí systémy, mohou být objednány zvlášť. Čerpadlo podporuje způsoby spouštění hvězdou-trojúhelníkem a lze jej integrovat s frekvenčními měniči pro řízení rychlosti. Další komponenty, jako jsou tlakové spínače nebo průtokoměry, mohou být potřeba pro automatizaci a monitorování systému.

Technický pozadí pro projektanty

SS6E 02 pracuje na principu vícestupňového odstředivého čerpání, kde každý stupeň zvyšuje tlak vody. Rotorové čerpadlo a difúzory jsou vyrobeny z nerezové oceli (AISI 304 nebo 316), což poskytuje odolnost proti korozi a chemickému poškození. Konstrukce čerpadla umožňuje efektivní provoz ve svislé i vodorovné orientaci, pokud je motor vhodný. Vinutí motoru je navrženo pro provoz až do 50°C, a speciální verze jsou k dispozici pro vyšší teploty. Hydraulická jednotka je těsně uzavřena, aby se zabránilo proniknutí vody a zajistila dlouhodobou spolehlivost. Systém musí být navržen na základě požadovaného průtoku, celkové výšky a kvality vody, aby se zajistil efektivní provoz a zabránilo přetížení motoru.

Služba a provoz

Doporučuje se pravidelná kontrola kabelových připojení a těsnění čerpadla, aby se odhalily rané známky opotřebení nebo úniku. Podle poskytnutých informací čerpadlo nepožaduje plánované intervaly údržby. Nicméně jakákoli neobvyklá vibrace, hluk nebo pokles výkonu by měla vyvolat podrobnou inspekci. Motor a hydraulická jednotka by měly být kontrolovány na známky koroze nebo mechanického poškození. V případech, kdy čerpadlo pracuje s vysokým obsahem písku, může být nutná častější čištění vstupního síta, aby se zabránilo zácpě a snížilo opotřebení vnitřních komponent.

Nejčastější otázky

Může být SS6E 02 provozován vodorovně?
Ano, ale musí být ověřena kompatibilita motoru s vodorovnou instalací. Pro vodorovnou instalaci je vyžadován chladič, aby bylo zajištěno správné chlazení motoru.

Pro jaké typy vody je SS6E 02 vhodné?
Čerpadlo je vhodné jak pro standardní, tak pro agresivní vodní podmínky. Nerezové komponenty (AISI 304 nebo 316) jsou k dispozici v závislosti na chemickém složení vody.

Je SS6E 02 kompatibilní s frekvenčními měniči?
Ano, ale musí být ověřena kompatibilita motoru s měniči pro řízení rychlosti.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo zvládá vodu s až 50 g/m³ písku nebo bahna. Vyšší hladiny mohou vyžadovat dodatečné filtry, aby se zabránilo opotřebení vnitřních komponent.
