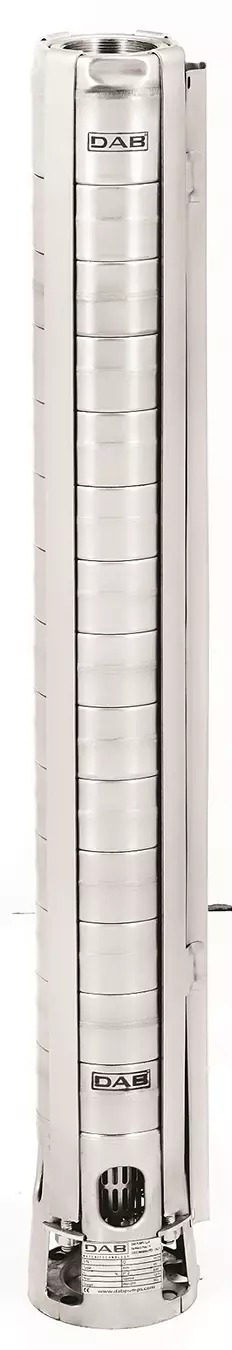

SS6E 03 Čerpadlo 6 palců pro vrtané studny a studny - 5,5kW - hydraulická část

Detailní popis produktu

Toto ponorné čerpadlo se běžně používá v bytových, komerčních a průmyslových systémech pro zásobování vodou, včetně hasicích systémů a zavlažování. Je navrženo pro instalaci do studní a vrtaných studní, kde je možné vertikální nebo horizontální montáž v závislosti na kompatibilitě motoru. Čerpadlo je vhodné jak pro běžné, tak agresivní vodní podmínky, pokud je provedena správná volba materiálu. Často se integruje do systémů vyžadujících vysoký průtok a vysoký tlak, jako jsou velké budovy, zemědělské zavlažování a hasicí sítě.

Jeho multistupňové řešení umožňuje vysokotlaké dodávky a konstrukce z nerezové oceli zajišťuje odolnost v korozi. Čerpadlo lze připojit k motorům 4", 6" nebo 8" v závislosti na hydraulických požadavcích. Je důležité ověřit kompatibilitu motoru pro horizontální instalaci a zajistit správný typ vinutí motoru (PE2 + PA) pro provoz ve vodě až do +50°C.

Technické parametry

Instalace a připojení

Instalace může být vertikální nebo horizontální v závislosti na typu motoru a dostupnosti chladiče pro horizontální montáž. Čerpadlo musí být připojeno k kompatibilnímu motoru (4", 6" nebo 8") a specifikace motoru by měly být ověřeny pro horizontální použití. Velikosti připojení se liší podle modelu: SSGA/SSGB používá 2 1/2", SSGC používá 3", a SSGD/SSGE používá 4" pro přívod a odtok. Čerpadlo musí být plně ponořeno a těsnost kabelového uzávěru by měla být zkontrolována. Běžné chyby při instalaci zahrnují nesprávnou kompatibilitu motoru, nedostatečnou hloubku ponoření a nesprávné těsnění kabelového připojení.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní s 4", 6" a 8" ponornými motory, včetně přestavěných motorů TR6 a TR8. Doporučuje se použít motor s vinutím PE2 + PA pro provoz ve vodě až do +50°C. Další příslušenství může zahrnovat chladič pro horizontální instalaci, speciální kabelový uzávěr pro vysokotlaké prostředí a startér hvězda/trojúhelník pro měkké spouštění. Pro použití s frekvenčním měničem je třeba ověřit specifikace motoru, aby byla zajištěna kompatibilita.

Technický pozadí pro projektanty

SS6E 03 pracuje jako multistupňové ponorné čerpadlo, kde každý stupeň zvyšuje tlak vody při průchodu čerpadlem a difuzorem. Hydraulické komponenty jsou vyrobeny z nerezové oceli (AISI 304L nebo AISI 316), což poskytuje odolnost proti korozi a zajišťuje dlouhodobou spolehlivost v agresivních vodních podmínkách. Motor je navržen s vinutím PE2 + PA, což umožňuje provoz ve vodě až do +50°C. Čerpadlo lze integrovat do různých systémů, včetně hasicích systémů, zavlažování a průmyslového zásobování vodou. Doba životnosti a účinnost jsou ovlivněny kvalitou vody, správnou volbou motoru a přítomností abrazivních částic ve vodě.

Služba a provoz

Doporučuje se pravidelná kontrola kabelového uzávěru a integrity motoru, aby se zabránilo proniknutí vody. Čerpadlo by mělo být sledováno na případné vibrace nebo hluk, které mohou signalizovat opotřebení nebo zablokování. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce. Čerpadlo by mělo být odstraněno pro kontrolu a čištění, pokud voda obsahuje vysoké množství písku nebo bahna. Pokud je čerpadlo instalováno horizontálně, měl by být chladič kontrolován na úniky.

Nejčastější otázky

Může být SS6E 03 instalován horizontálně?
Ano, čerpadlo lze instalovat horizontálně, pokud je motor kompatibilní a použit chladič. Specifikace motoru by měly být ověřeny, aby byla potvrzena vhodnost pro horizontální montáž.

Jaká je maximální teplota vody, kterou čerpadlo může zvládnout?
Standardní maximální teplota vody je +30°C, ale verze s kapacitou až +50°C je k dispozici na žádost. To vyžaduje motor s vinutím PE2 + PA.

Jaké jsou dostupné velikosti připojení pro čerpadlo?
Čerpadlo je k dispozici s připojeními 2 1/2", 3" a 4", v závislosti na modelu. SSGA/SSGB používá 2 1/2", SSGC používá 3" a SSGD/SSGE používá 4" pro přívod a odtok.

Může být čerpadlo použito s frekvenčním měničem?
Ano, ale specifikace motoru musí být ověřeny, aby byla zajištěna kompatibilita s frekvenčním měničem. Motor musí být navržen pro provoz s proměnnou rychlostí.
