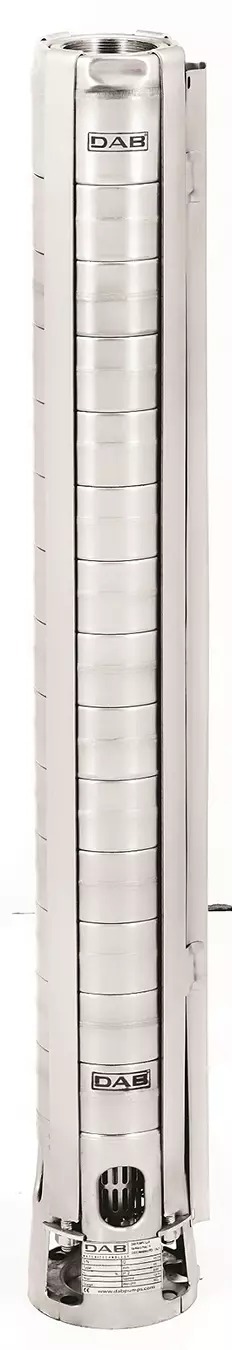

SS6E 04 Čerpadlo 6 palců pro vrtané studny a studny - 7,5kW - hydraulická část

Detailní popis produktu

Toto ponorné čerpadlo je navrženo pro instalaci ve studnách a vrtaných studnách, kde je vyžadováno vysokotlaké zásobování vodou. Používá se běžně v obytných, komerčních a zemědělských aplikacích, jako je obecné zásobování vodou, hasicí systémy a zavlažování. Čerpadlo pracuje plně ponořené a je vyrobeno tak, aby odolávalo dlouhodobému působení vody. Jeho modulární konstrukce umožňuje vertikální nebo horizontální instalaci v závislosti na požadavcích systému a kompatibilitě motoru. Čerpadlo je určeno pro použití s motory 4", 6" nebo 8", v závislosti na vybrané hydraulické konfiguraci. Maximální průtok a výška dopravy závisí na konkrétní kombinaci motoru a čerpadla.

Čerpadlo SS6E 04 je vhodné pro běžné i mírně agresivní vodní prostředí. Pro více korozi odolné podmínky lze nerezové komponenty upgradovat na AISI 316L. Vinutí motoru je kompatibilní s vodními teplotami až do 50 °C. Čerpadlo je vhodné pro instalaci v uzavřených prostorech díky kompaktnímu designu a lze ho provozovat s frekvenčním měničem, pokud je specifikováno. Čerpadlo se často používá spolu s chladičem pro horizontální montáž, což vyžaduje ověření kompatibility motoru.

Technické parametry

Instalace a připojení

Instalační proces zahrnuje spuštění čerpadla do studny nebo vrtané studny pomocí vhodného zvedacího zařízení. Čerpadlo lze namontovat vertikálně nebo horizontálně, pokud je motor kompatibilní s horizontálním provozem. Pro horizontální instalaci je vyžadován chladič. Čerpadlo musí být připojeno k kompatibilnímu motoru 4", 6" nebo 8", v závislosti na vybrané hydraulické jednotce. Velikosti připojení se liší podle modelu: modely SSGA/SSGB používají připojení 2 1/2", SSGC používá 3", a SSGD/SSGE používají 4" připojení. Je důležité ověřit specifikace motoru před instalací, aby byla zajištěna kompatibilita s požadovanou orientací a provozními podmínkami. Běžné chyby při instalaci zahrnují nesprávné párování motoru, nekontrolu kompatibility motoru s horizontálním montážem a zanedbání zohlednění obsahu usazenin ve vodě.

Kompatibilita a příslušenství

SS6E 04 je navrženo tak, aby fungovalo s řadou 4", 6" a 8" ponorných motorů, včetně variant TR6 a TR8. Pro horizontální instalaci jsou vyžadovány příslušenství, jako je chladič. Čerpadlo lze také konfigurovat s výkonnými vinutími motoru pro vysokoteplotní prostředí. Při použití s frekvenčním měničem musí být motor kontrolován na kompatibilitu. Čerpadlo se často kombinuje s vlastními kabelovými uzávěry a posilovanými kabelovými konektory pro zvýšenou odolnost v náročných podmínkách. Pro tento model nejsou uvedeny konkrétní související produkty.

Technický pozadí pro projektanty

SS6E 04 pracuje pomocí multistupňového odstředivého čerpacího systému. Každý stupeň zvyšuje tlak vody při průchodu čerpadlem. Hydraulické komponenty jsou vyrobeny z nerezové oceli (AISI 304L nebo 316L na žádost), což zajišťuje odolnost proti korozi a opotřebení. Kryt čerpadla, lopatky, difúzory a sací část jsou všechny vyrobeny z nerezové oceli, aby zajišťovaly dlouhodobou odolnost. Vinutí motoru je navrženo pro použití s vodními teplotami až do 50 °C. Výběr materiálu výrazně ovlivňuje životnost čerpadla, zejména v agresivních vodních prostředích. Modulární konstrukce umožňuje snadnou integraci do stávajících systémů a usnadňuje údržbu a výměnu jednotlivých komponent. Čerpadlo je vhodné pro jak trvalý, tak i přerušovaný provoz, v závislosti na požadavcích systému.

Údržba a provoz

SS6E 04 vyžaduje pravidelné kontroly, aby byl zajištěn optimální výkon. Pravidelné kontroly by měly zahrnovat ověření integrity kabelových připojení, kontrolu na známky koroze nebo opotřebení nerezových komponent a sledování výkonu čerpadla na případné známky sníženého průtoku nebo tlaku. V technických datech nejsou uvedeny konkrétní intervaly údržby. Pokud se čerpadlo používá v agresivních vodních podmínkách, mohou být potřeba častější kontroly. Jakékoliv známky mechanického poškození nebo elektrických závad by měly být okamžitě řešeny, aby se zabránilo dalšímu selhání systému. Čerpadlo by mělo být pravidelně odstraněno a prohlédnuto, zejména po dlouhodobém provozu v prostředí s vysokým obsahem usazenin.

Nejčastější otázky

Lze SS6E 04 použít s frekvenčním měničem?
Ano, čerpadlo lze použít s frekvenčním měničem, ale musí být ověřena kompatibilita motoru s tímto systémem. Podrobnosti najdete na specifikaci motoru.

Je čerpadlo vhodné pro horizontální instalaci?
Horizontální instalace je možná, ale vyžaduje chladič a motor kompatibilní s horizontálním montážem. Před instalací ověřte specifikace motoru.

Jaký je maximální povolený obsah písku ve vodě?
Maximální povolený obsah usazenin je 50 g/m³. Překročení této hranice může způsobit předčasné opotřebení komponent čerpadla.

Lze čerpadlo upgradovat pro zvládání agresivnějších vodních podmínek?
Ano, hydraulické komponenty lze upgradovat na nerezovou ocel AISI 316L pro použití ve více agresivních vodních prostředích. Tuto volbu je třeba specifikovat při objednávce.
