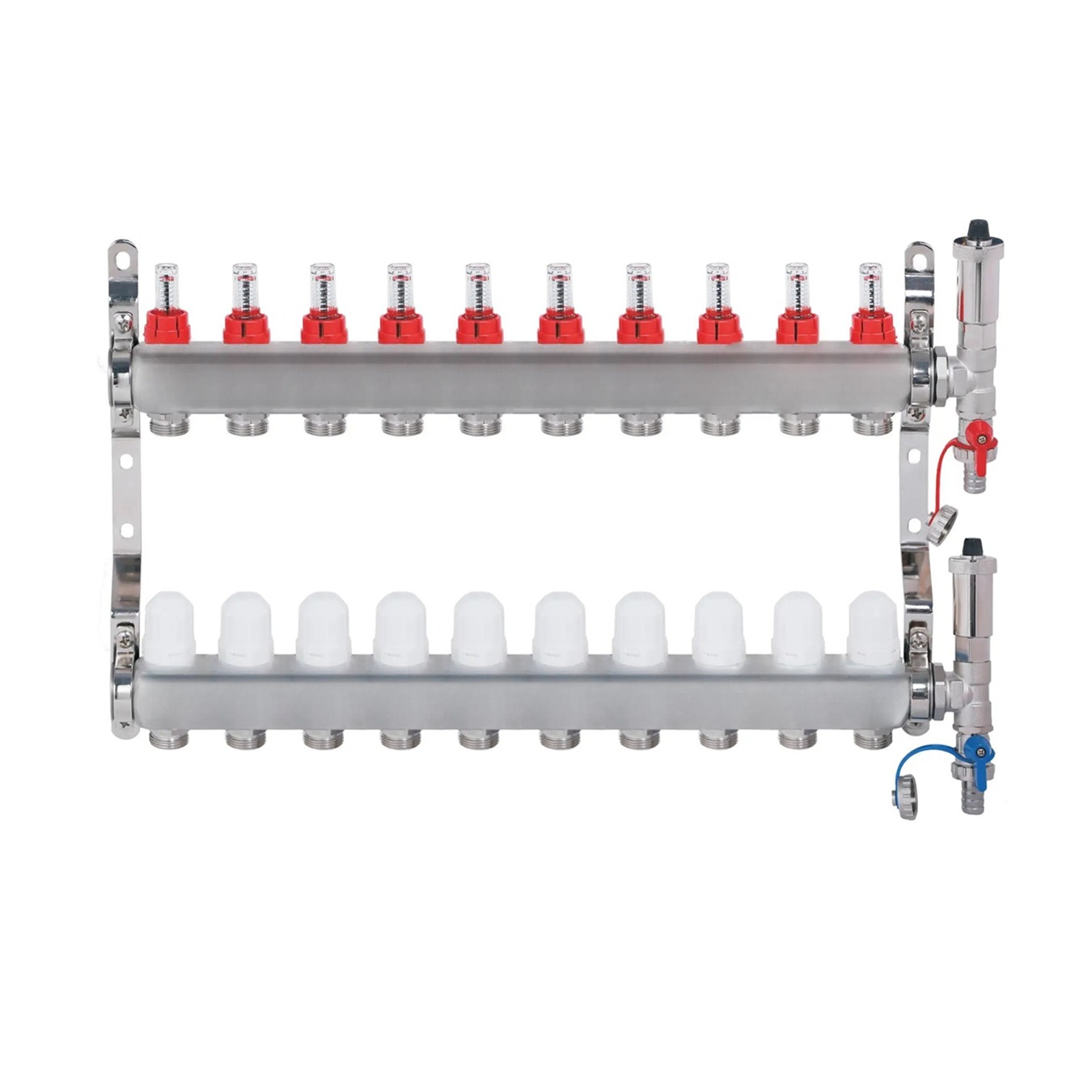

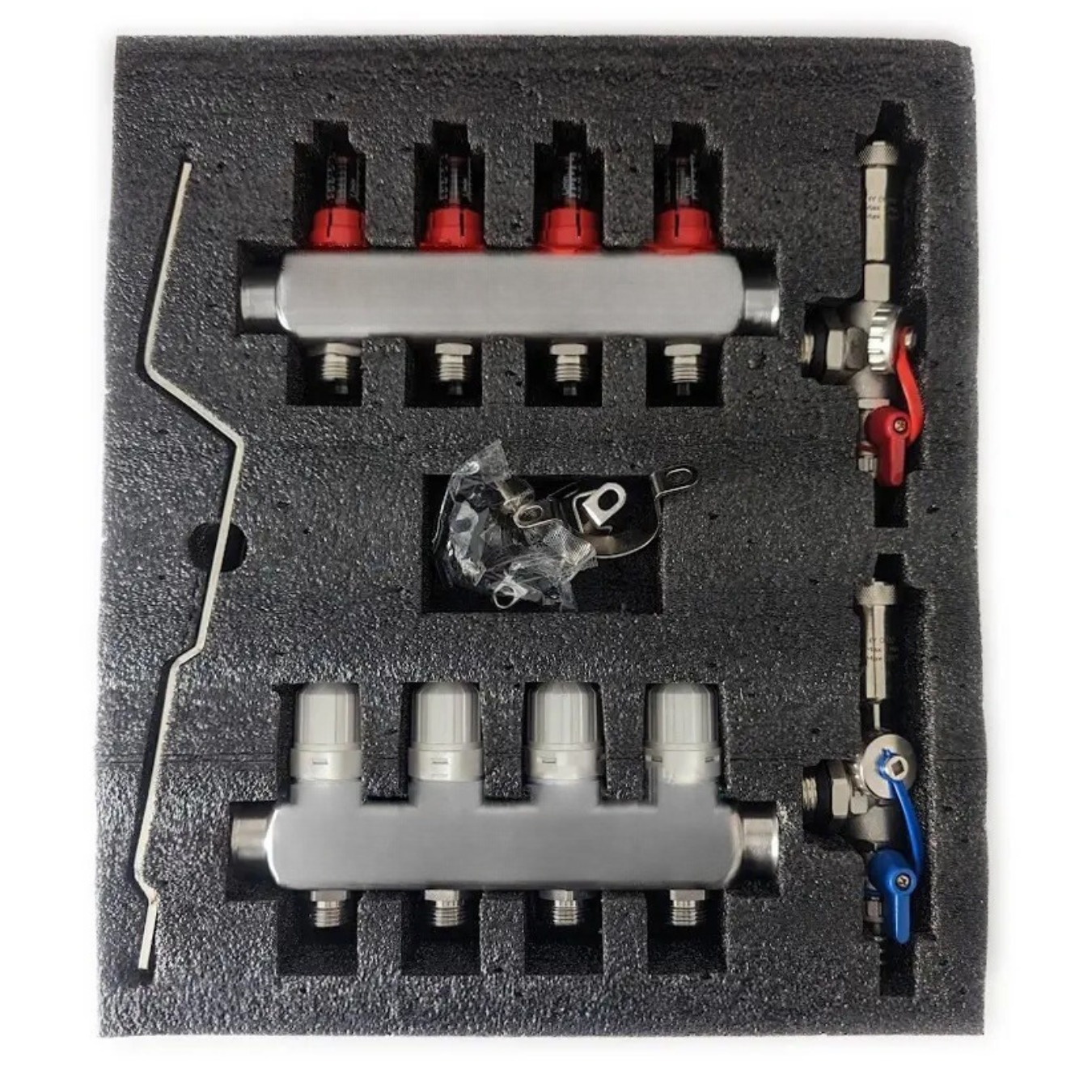

Čtvercový nerezový rozdělovač – 10 okruhů, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento čtvercový nerezový rozdělovač se běžně používá v obytných i komerčních budovách pro aplikace s podlahovým vytápěním a chlazením. Umožňuje individuální řízení každého z deseti okruhů, což umožňuje přesnou regulaci průtoku a teploty. Tato konstrukce je vhodná jak pro nové instalace, tak pro modernizace systémů. Instalatéři pracují s potrubím PEX-AL-PEX a vyžadují bezpečná, netěsná spojení, aby zajistili dlouhodobou funkčnost systému.

Rozdělovač je navržen pro integraci do uzavřených hydraulických systémů. Podporuje jak vytápění, tak chlazení pomocí vody nebo směsí vody a glykolu. Vzhledem k tomu, že obsahuje termostatické ventily a průtokoměry, umožňuje přesné sledování a nastavení výkonu každého okruhu. Kompaktní a modulární design z něj dělá ideální volbu pro instalace, kde je místo omezené, ale funkčnost zásadní.

Technické parametry

Instalace a připojení

Instalace vyžaduje montáž rozdělovače do vyhrazené skříně, přičemž se používají poskytnuté stěnové držáky pro bezpečné umístění. Vstup a výstup mají 1 palcové závitové připojení (DIN ISO EN 228-1), které by měly být připojeny vhodnými potrubními přírubami. Každý okruh používá 3/4 palcové Eurokónusové (Ek) připojení, které vyžaduje stlačené příruby pro potrubí PEX-AL-PEX 16 x 2. Ujistěte se, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům.

Před konečným utažením zkontrolujte, zda jsou všechny ventily uzavřeny a systém je vyrovnán. Běžnou chybou během instalace je nesprávná orientace termostatických ventilů, což může ovlivnit jejich reakční čas a přesnost. Vždy sledujte výrobčiny pokyny pro uspořádání. Po instalaci proveďte tlakovou zkoušku při 10 bar za alespoň 30 minut, aby byla potvrzena integrity všech spojení.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s potrubím PEX-AL-PEX 16 x 2 a vyžaduje stlačené příruby pro bezpečná připojení. Pro montáž do skříně použijte vyhrazené skříně pro rozdělovače podlahového vytápění. Termostatické ventily podporují ruční řízení a mohou volitelně přijmout elektrotermické aktuátory pro automatizované systémy. Další komponenty, jako izolační potahy nebo akustické tlumící materiály, mohou být požadovány, aby splňovaly místní stavební předpisy nebo normy pro hluk (DIN 4109).

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje hlavní průtok na deset nezávislých okruhů, každý vybavený průtokoměrem a termostatickým ventilem. Nerezové těleso zaručuje odolnost proti korozi a dlouhou trvanlivost v vlhkém prostředí. Použití těsnicích EPDM kroužků a plochých těsnicích kroužků WS 3825 zvyšuje odolnost proti únikům. Eurokónusová připojení poskytují bezpečné mechanické a hydraulické těsnění při správném stlačení. Projektanti systémů by měli zvážit distribuci průtoku a tlakovou ztrátu v každém okruhu, aby udrželi vyvážený výkon.

Výběr materiálů zahrnuje nerezovou ocel pro hlavní těleso a mosaz pro vnitřní komponenty, což poskytuje kombinaci síly a tepelné vodivosti. Princip fungování závisí na přesné kontrole průtoku a teploty prostřednictvím integrovaných ventilů a měřidel. Pro optimální účinnost by měl být systém navržen tak, aby odpovídající tepelné zatížení každé zóny, s pravidelnými úpravami vyvážení, aby kompenzovaly změny v poptávce.

Služby a provoz

Doporučuje se pravidelná kontrola ventilů a připojení, aby byla zajištěna pokračující funkčnost. Zkontrolujte, zda nejsou úniky kolem Eurokónusových přírub a závitových připojení. Automatické odvzdušňovací ventily by měly být pravidelně testovány, aby bylo potvrzeno, že fungují správně. Pokud průtokoměry ukazují nesprávné měření, může být nutná kalibrace. V technických datech nejsou uvedena žádná konkrétní období pro servis, proto by měly být prováděny údržby na základě vizuálních a funkčních kontrol během pravidelných inspekci systému.

Nejčastější otázky

Může být tento rozdělovač použit s glykolovými směsmi?
Ano, je vhodný pro směsi vody a glykolu se standardními protikorozními přísadami, jak je uvedeno v technických datech.

Jsou elektrotermické aktuátory kompatibilní s termostatickými ventily?
Ano, termostatické ventily podporují instalaci elektrotermických aktuátorů (servo hlavice) přes závit M30x1.5.

Jaký průměr potrubí je doporučen pro připojení rozdělovače?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro větve, s použitím stlačených přírub pro bezpečná připojení.

Je k dispozici zvuková izolace pro tuto verzi?
Ano, rozdělovač splňuje normy DIN 4109 pro akustickou izolaci, a pokud je to potřeba, mohou být přidány dodatečné izolační potahy.
