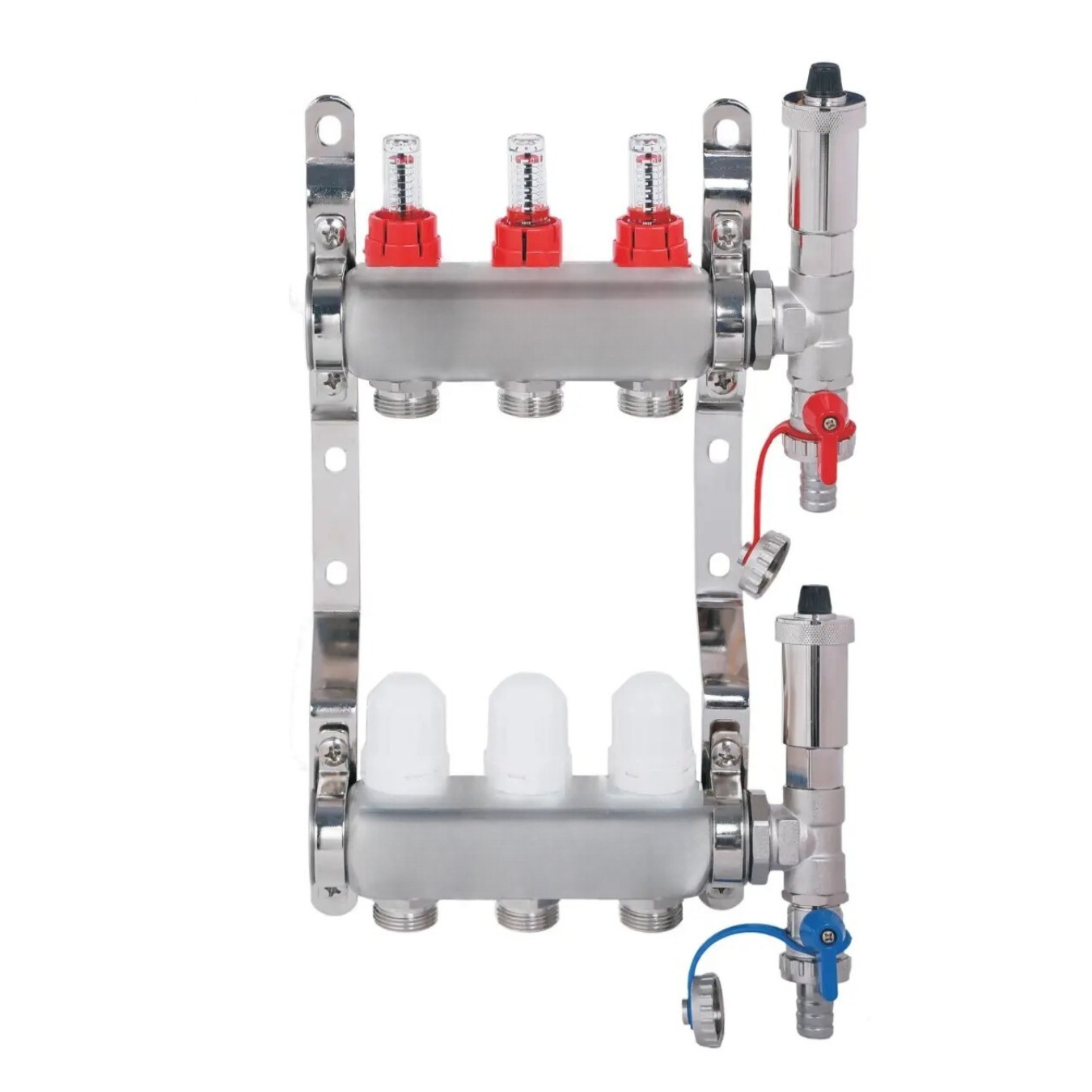

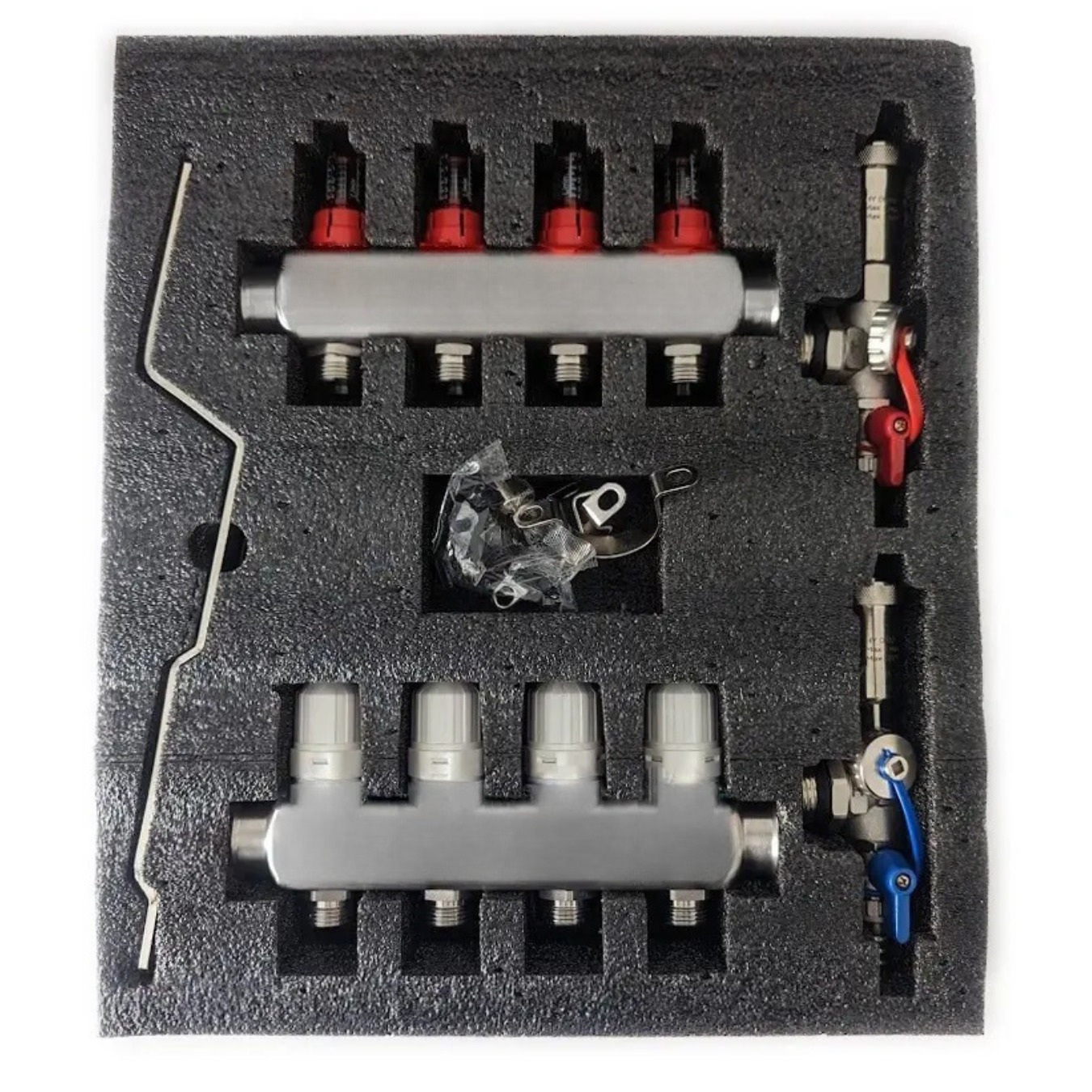

Čtvercový nerezový rozdělovač – 3 okruhy, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento rozdělovač je navržen pro použití v systémech podlahového vytápění a chlazení v obytných i komerčních budovách. Umožňuje přesné řízení toku vody a rozdělení teploty mezi více zón. Jednotka integruje průtokoměry, termostatické ventily a automatické odvzdušňovací ventily do kompaktního designu vhodného pro montáž do rozdělovacích krabic. Instalatéři ho běžně používají v systémech podlahového vytápění, kde je vyžadováno zónování a individuální řízení okruhů.

Typické aplikace zahrnují novostavby, rekonstrukce a komerční projekty, kde hydronické systémy vyžadují zónování pro energetickou účinnost a pohodlí. Rově se připojuje k centrálnímu kotli nebo tepelné čerpadlo pomocí 1 palcových závitových portů a distribuuje ohřátou nebo ochlazenou vodu přes tři oddělené okruhy pomocí Euroconus adaptéru. Zahrnutí průtokoměrů umožňuje přesné sledování průtoku v každém okruhu, zatímco termostatické ventily umožňují manuální nebo automatické řízení teploty.

Technické parametry

Technické parametry definují výkonové limity a kompatibilitu rozdělovače s různými konfiguracemi systému. Maximální povolený pracovní tlak 6 bar a provozní teplota až 80 °C určují vhodnost pro nízkotlaké hydronické systémy. Průtok 1,12 m³/h a měřicí rozsah 0–5 l/min pomáhají při výběru správné velikosti pro požadovanou zátěž a průměr potrubí. Doporučené potrubí PEX-AL-PEX 16 x 2 zajistí tepelnou stabilitu a kompatibilitu s Euroconus adaptéry.

Instalace a připojení

Instalatéři by měli začít umístěním rozdělovače do rozdělovací krabice nebo stěnového boxu. Tělo rozdělovače má 1 palcový závit pro připojení k hlavnímu přívodnímu potrubí pomocí standardních stlačených adaptéru. Každý z tří okruhů používá 3/4 palcové připojení Euroconus, které vyžaduje stlačené adaptéry pro upevnění potrubí PEX-AL-PEX 16 x 2. Ujistěte se, že potrubí je správně zarovnané a plně sedí, než ho stlačíte, aby nedocházelo k únikům.

Termostatické ventily se montují pomocí závitů M30x1.5 a musí být namontovány svisle pro správnou funkci. Průtokoměry jsou předinstalovány a během instalace musí zůstat neporušené. Automatické odvzdušňovací ventily se umisťují na nejvyšší místo okruhu, aby bylo zajištěno efektivní odvzdušnění. Zkontrolujte, zda jsou všechna připojení bez úniků a zda je rozdělovač vodorovně vyrovnaný. Běžné chyby instalace zahrnují nesprávné stlačení Euroconus adaptéru, špatné zarovnání těla rozdělovače a nesprávné umístění odvzdušňovacích ventilů.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s potrubím PEX-AL-PEX 16 x 2 a vyžaduje stlačené adaptéry Euroconus pro bezpečná připojení. Funkční je s běžnými termostatickými hlavicemi a lze jej přizpůsobit pro dálkové ovládání pomocí elektrotermálních aktuátorů (serva). Doporučené rozdělovací krabice poskytují ochranu a přístupnost pro údržbu. Další komponenty jako expanzní nádoby, oběhová čerpadla a vyvažovací ventily mohou být potřeba v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

Rozdělovač funguje tak, že rozděluje proud ohřáté nebo ochlazené vody do tří nezávislých okruhů, každý z nich je řízen termostatickým ventilem a monitorován průtokoměrem. Použití nerezu a mosazi zajišťuje odolnost proti korozi a dlouhou trvanlivost v prostředí s vodou. Euroconus adaptéry poskytují bezpečné mechanické a tepelné spojení mezi rozdělovačem a potrubím, což snižuje riziko úniků a tepelných mostů.

Integrace průtokoměrů umožňuje přesné vyvážení systému, což zajistí rovnoměrné rozdělení tepla mezi všechny zóny. Zahrnutí automatických odvzdušňovacích ventilů zlepšuje účinnost systému tím, že odstraňuje uvízlé vzduchy, které by jinak mohly způsobit hluk a snížit přenos tepla. Princip fungování závisí na udržování stabilního tlaku a teploty v rámci stanovených mezí, aby se minimalizovalo mechanické namáhání komponent a potrubí.

Údržba a provoz

Pravidelná kontrola rozdělovače by měla zahrnovat kontroly úniků na všech připojeních, ověření funkce termostatických ventilů a zajištění, že odvzdušňovací ventily jsou volné od zácp. Průtokoměry by měly být vizuálně kontrolovány na známky opotřebení nebo poškození. Nejsou poskytovány konkrétní intervaly údržby, ale pravidelná údržba je doporučena pro udržení výkonu systému. Pokud se objeví neobvyklý hluk nebo snížený průtok, demontujte a vyčistěte ovlivněné komponenty podle potřeby.

Nejčastější otázky

Lze tento rozdělovač použít s chladicími směsmi na bázi glykolu?
Ano, je vhodný pro použití s vodou a glykolem obsahujícími standardní přísady proti mrazu, pokud je koncentrace v rámci standardních mezí.

Je možné přizpůsobit elektrotermální aktuátory na termostatické ventily?
Ano, ventily jsou navrženy tak, že akceptují elektrotermální aktuátory se závitem M30x1.5 pro automatizované řízení.

Jaký typ rozdělovací krabice je doporučený pro tento rozdělovač?
Doporučuje se montáž do vyhrazené rozdělovací krabice, aby byl rozdělovač chráněn a zajištěn přístup pro údržbu a úpravy.

Lze rozdělovač použít v systémech chlazení?
Ano, je vhodný pro vytápění i chlazení v rámci stanoveného teplotního rozsahu -10 °C až 120 °C.

Dokumenty ke stažení

• Hygienicky certifikovaný testovací zpráva pro rozdělovače a příslušenství (PDF)
