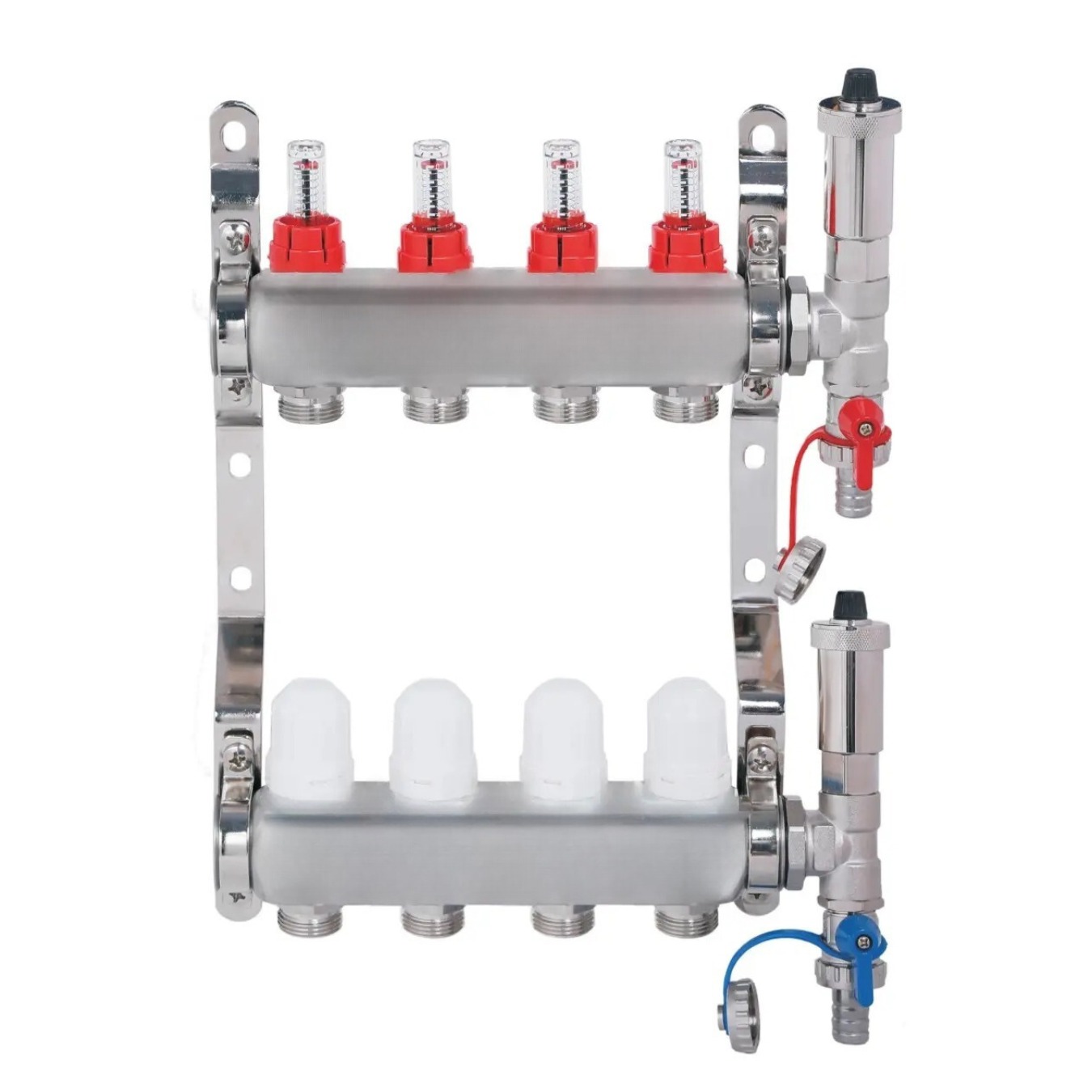

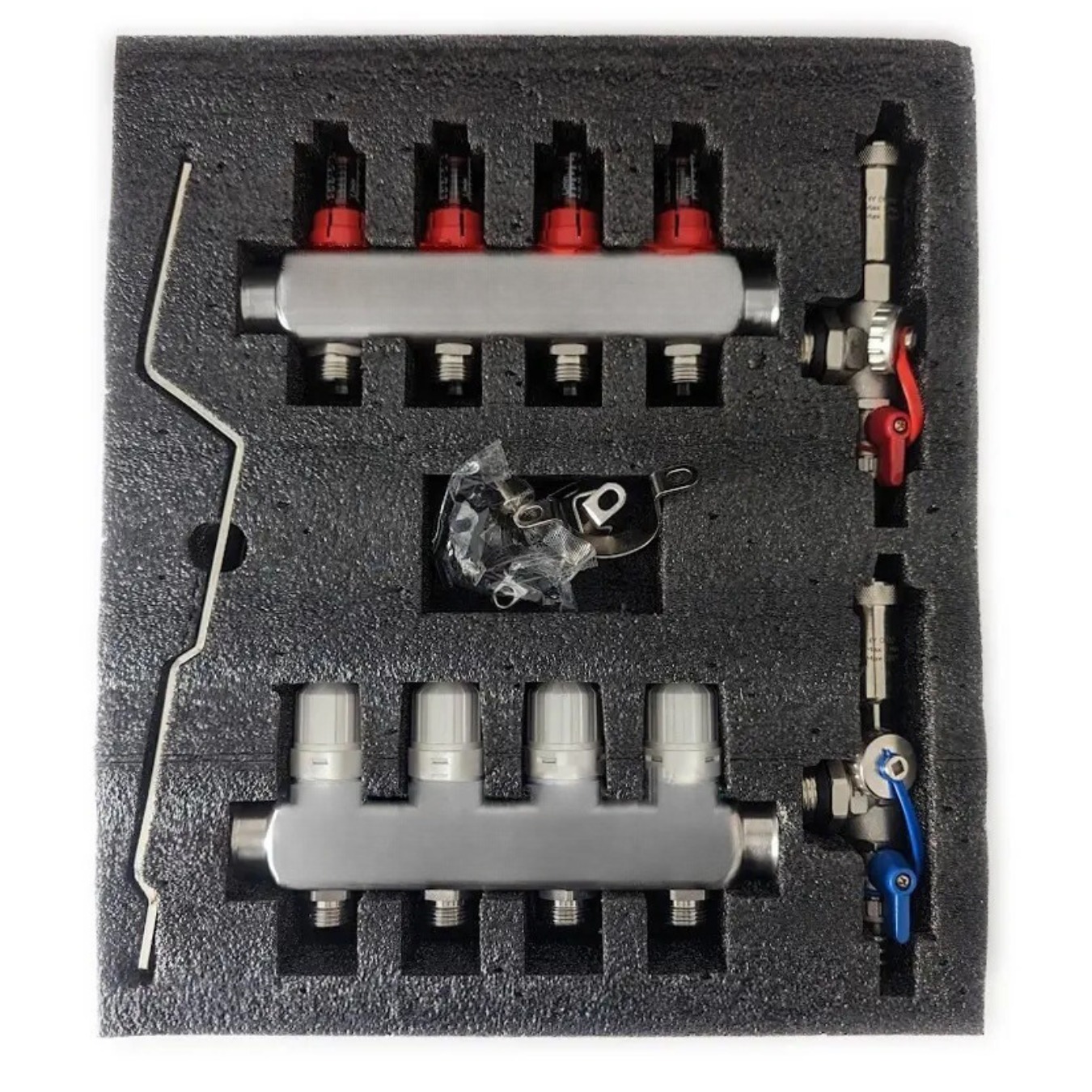

Čtvercový nerezový rozdělovač – 4 okruhy, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento nerezový rozdělovač se běžně používá v systémech podlahového vytápění a chlazení ve vyhrazených i komerčních budovách. Umožňuje individuální ovládání každého okruhu, čímž zajistí vyvážené rozdělení tepla. Instalatéři ho obvykle integrují do podlahových vytápěcích rozvodů, kde je potřeba přesné regulace průtoku a teploty. Jednotka je vhodná jak pro nové instalace, tak pro modernizace systémů.

Typické aplikace zahrnují podlahové vytápění v bytových oblastech, koupelnách a komerčních prostorech jako jsou kanceláře a prodejní prostory. Rozdělovač zajišťuje efektivní provoz tím, že umožňuje každý okruh upravit samostatně, což je zejména užitečné v velkých nebo nepravidelně tvarovaných místnostech. Je také kompatibilní s chlazením pomocí vodních systémů.

Technické parametry

Montáž a připojení

Připevněte rozdělovač pomocí zahrnutých stěnových závěsných lišt do vyhrazené skříně. Ujistěte se, že je skříň přístupná pro budoucí údržbu. Připojte vstup a výstup pomocí závitových šroubení 1 palce podle normy DIN ISO EN 228-1. Pro odvětví použijte přípojky Euroconus (Ek) s potrubím ALPEX 16 x 2 mm a příslušné stlačovací nástroje.

Před utažením zkontrolujte, zda jsou všechny závity čisté a bez nečistot. Pokud je to nutné, použijte vhodný těsnicí prostředek, i když již obsažené EPDM těsnění poskytují dostatečné těsnění. Ujistěte se, že průtokoměry a termostatické ventily jsou správně orientované a že funkce uzamknutí je zapnutá po nastavení požadovaného průtoku.

Vyhněte se přetížení Euroconus šroubení, které může poškodit potrubí nebo šroubení. Potvrďte, že automatické odplynovací ventily jsou umístěny na nejvyšším bodě každého okruhu, aby umožnila efektivní vypouštění vzduchu. Vždy proveďte tlakovou zkoušku po instalaci, aby byla ověřena integrity systému.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s potrubím PEX-AL-PEX 16 x 2 mm a vyžaduje stlačené přípojky ALPEX pro bezpečná připojení. Skříně pro rozdělovače by měly být vybrány podle počtu okruhů a prostorových požadavků. Další komponenty, jako jsou elektropohony (servo hlavy), mohou být přidány k termostatickým ventilům pro automatizované ovládání.

Ujistěte se, že je skříň správně rozměrována, aby mohla obsáhnout délku rozdělovače 345 mm při použití kulových kohoutů. Doporučená skříň by měla také umožnit snadný přístup k ventilům a průtokometrům pro pravidelné kontroly a úpravy.

Technický pozadí pro projektanty

Rozdělovač funguje tak, že distribuuje vyhřátou nebo ochlazenou vodu přes více okruhů, každý ovládaný termostatickým ventilem a sledovaný průtokoměrem. Konstrukce z nerezové oceli (1.4301) nabízí vysokou odolnost proti korozi, čímž je vhodný pro dlouhodobé použití ve vlhkém nebo chemicky ošetřeném prostředí.

Použití mosazných šroubení (Ms 58, niklováno) zajišťuje trvanlivost a kompatibilitu se standardními kanalizačními systémy. EPDM těsnící kroužky poskytují spolehlivé těsnění v širokém rozmezí teplot, od -10 °C do 120 °C. Návrh pláštění (WS 3825) minimalizuje rizika úniku a usnadňuje rychlé inspekce a výměny.

Integrace tohoto rozdělovače do systému vyžaduje pečlivé plánování, aby byla zajištěna rovnoměrná rozdělení zátěže a správné vyvážení. Průtokoměry umožňují vizuální potvrzení průtoku, zatímco termostatické ventily umožňují manuální nebo automatickou regulaci teploty. Návrh podporuje jak režim vytápění, tak chlazení v závislosti na konfiguraci systému.

Údržba a provoz

Doporučuje se pravidelné kontrolování průtokoměrů a termostatických ventilů, aby byly zajištěny přesné měření a hladký provoz. Čistěte automatické odplynovací ventily pravidelně, aby se zabránilo zablokování a udržení efektivního vypouštění vzduchu. Zkontrolujte Euroconus připojení na známky opotřebení nebo úniku, zejména po dlouhodobém použití nebo za vysokého tlaku.

Pokud systém slouží pro chlazení, sledujte kondenzaci a zajistěte správné izolace kolem rozdělovače, aby se zabránilo tepelnému mostu. Nahražujte poškozená těsnění nebo ventily okamžitě, aby se zabránilo neefektivnosti systému nebo únikům. Vždy se obracet na technickou dokumentaci výrobce pro konkrétní doporučení údržby.

Nejčastější otázky

Lze tento rozdělovač použít ve chlazení?
Ano, je kompatibilní s vodními systémy pro chlazení, pokud během provozu nepřekročí teplota kapaliny +80 °C.

Jaký typ potrubí je doporučen pro připojení rozdělovače?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 mm pro optimální výkon a kompatibilitu s přípojkami Euroconus.

Je možné přidat elektrické pohony k termostatickým ventilům?
Ano, termostatické ventily podporují instalaci elektrických pohonů (servo hlavy) se závitem M30x1.5 pro automatizované ovládání teploty.

Jak by měl být rozdělovač namontován?
Montujte rozdělovač pomocí zahrnutých stěnových závěsných lišt do vhodné skříně, aby byl přístupný a chráněn před fyzickým poškozením.

Dokumenty ke stažení

• Hygienicky certifikováno - rozdělovače, lišty pro rozdělovače a příslušenství (PDF)
