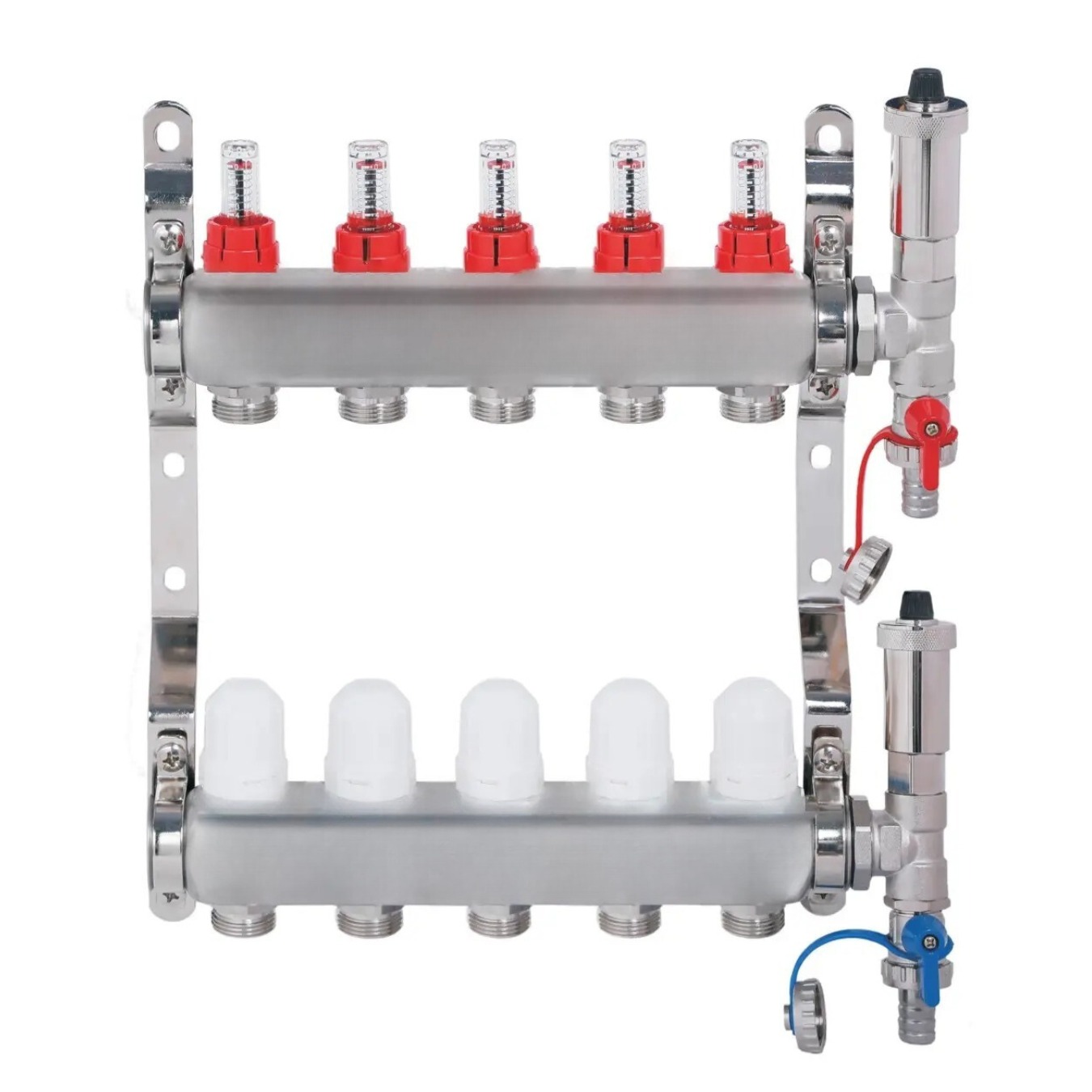

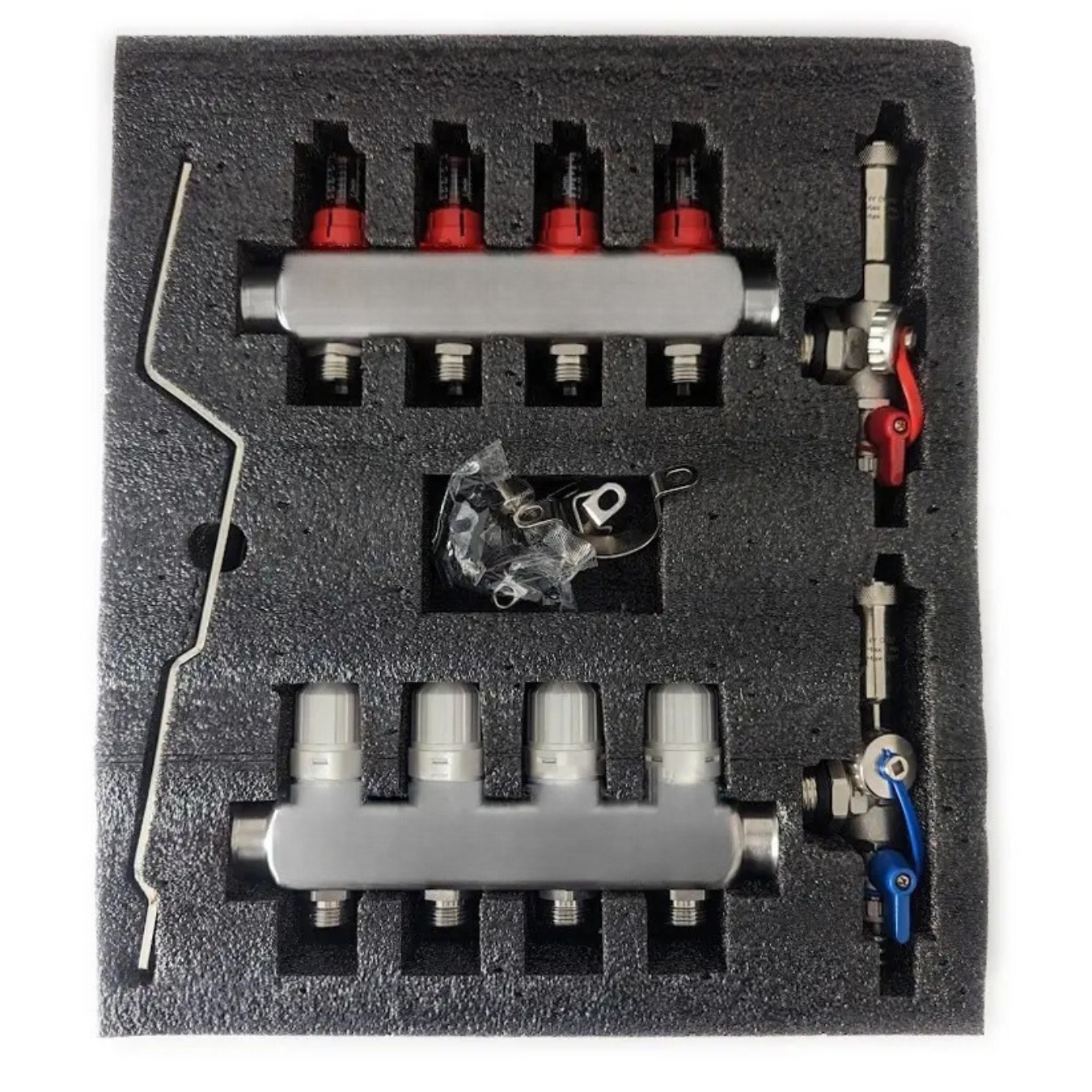

Čtvercový nerezový rozdělovač – 5 okruhů, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento nerezový rozdělovač se běžně používá ve stavebních a komerčních budovách pro hydraulická vytápění a chlazení. Je ideální pro aplikace, kde jsou vyžadovány přesná řízení průtoku a teploty. Rozdělovač je navržen pro integraci s potrubím PEX-AL-PEX a je vhodný jak pro podlahové vytápění, tak pro chlazení pod podlahou. Umožňuje distribuci vyhřáté nebo ochlazené vody do více zón, čímž zajistí rovnoměrné rozdělení teploty po prostoru. Výbava průtokoměry a termostatické ventily umožňuje přesné sledování a řízení každého okruhu, činí z něj spolehlivé řešení pro složité systémy HVAC.

Rozdělovač je zvláště vhodný pro použití v systémech podlahového vytápění, kde je místo omezené a kompaktní design zásadní. Často se instaluje do strojoven, technických místností nebo za panelové zdi. Modulární design umožňuje snadné rozšíření nebo úpravu systému podle potřeby. Použití nerezu a korozi odolných materiálů zajišťuje dlouhou trvanlivost v prostředí s kolísajícími teplotami a různou kvalitou vody.

Technické parametry

Instalace a připojení

Instalace rozdělovače zahrnuje upevnění těla na montážní lištu a připojení vstupu a výstupu pomocí 1 palcových závitových spojek. Délka těla rozdělovače je 345 mm bez ventilů a 395 mm s ventily, což je třeba vzít v úvahu při plánování rozvrhu. Každý okruh používá 3/4 palcové připojení Euroconus, které vyžaduje použití příslušných krimpovacích adaptéru pro potrubí PEX-AL-PEX. Vstup a výstup jsou závitové podle standardu DIN ISO EN 228-1, což zajišťuje kompatibilitu se standardními potrubními systémy.

Při připojení termostatických ventilů se ujistěte, že závit M30x1.5 je správně zarovnaný a utažený, aby se zabránilo únikům. Automatické výpustkové ventily by měly být umístěny v nejvyšším bodě každého okruhu, aby byl efektivní odvod vzduchu. Důležité je zkontrolovat zarovnání všech připojení a ujistit se, že těsnící materiály, jako jsou EPDM kroužky, jsou v dobrém stavu. Běžné chyby při instalaci zahrnují nesprávné krimpování adaptéru Euroconus a špatné zarovnání termostatických ventilů, což může vést k nerovnováze průtoku nebo selhání systému.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s potrubím PEX-AL-PEX 16 x 2 a vyžaduje použití krimpovacích adaptéru pro bezpečná připojení. Doporučuje se použít určený ploché těsnění (WS 3825), aby byla zajištěna bezúniková instalace. Další příslušenství, jako jsou montážní lišty na zdi a kryty pro rozdělovač, by měly být objednány zvlášť. Rozdělovač je navržen pro použití s termostatickými ventily, které mohou přijmout elektrotermální hlavičky (servo), což umožňuje automatizované řízení teploty. Důležité je ověřit, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a optimální výkon.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje průtok vyhřáté nebo ochlazené vody do více okruhů, každý z nich může být individuálně řízen pomocí termostatických ventilů. Použití nerezu a korozi odolných materiálů zajišťuje dlouhou trvanlivost a odolnost vůči tepelnému cyklování. Průtokoměry umožňují přesné sledování průtoku v každém okruhu, což je zásadní pro vyvážení systému a zajištění rovnoměrného rozdělení tepla. Integrace automatických výpustkových ventilů pomáhá udržovat efektivitu systému tím, že odstraňuje uvízlý vzduch, který by jinak mohl způsobit omezení průtoku a snížit výkon systému.

Vlastnosti materiálů rozdělovače, včetně použití nerezu a EPDM těsnění, přispívají ke korozi odolnosti a opotřebení. Návrh umožňuje snadný přístup k ventily a měřičům pro údržbu a úpravy. Účinnost systému je ovlivněna správným rozměrováním rozdělovače, kvalitou připojení a správnou instalací termostatických ventilů. Projektanti by měli také vzít v úvahu akustické izolační vlastnosti rozdělovače, které jsou v souladu se standardy DIN 4109, aby minimalizovali přenos hluku skrze konstrukci budovy.

Údržba a provoz

Pravidelná údržba rozdělovače zahrnuje kontrolování tesnosti všech připojení a stavu těsnících materiálů. Automatické výpustkové ventily by měly být pravidelně inspekce, aby bylo zajištěno jejich správné fungování a aby nebyly znečistěny odpady. Termostatické ventily by měly být testovány, aby bylo potvrzeno, že reagují přesně na změny teploty. Pokud průtokoměry ukazují známky opotřebení nebo nepřesnosti, měly by být nahrazeny, aby byl udržován výkon systému. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se kontrolovat rozdělovač během pravidelné údržby systému.

Během provozu je důležité sledovat průtoky a teploty v každém okruhu, aby bylo zajištěno, že systém funguje podle očekávání. Jakékoli nerovnováhy nebo odchylky by měly být řešeny co nejdříve, aby se zabránilo přehřátí nebo podhřátí v konkrétních oblastech. Použití elektrotermálních hlavic umožňuje automatizované úpravy, čímž se snižuje potřeba ručních zásahů. Rozdělovač by měl být čistý a bez překážek, aby byl zajištěn optimální výkon a trvanlivost.

Nejčastější otázky

Může být rozdělovač použit s ne-PEX-AL-PEX potrubím?
Ne, rozdělovač je specificky navržen pro použití s potrubím PEX-AL-PEX 16 x 2 a vyžaduje krimpovací adaptéry pro bezpečná připojení.

Je možné přidat další okruhy k rozdělovači?
Ne, rozdělovač je pevně určen pro pět okruhů a nelze jej rozšířit. Pro více okruhů by byly potřeba další rozdělovače.

Mohou být na termostatické ventily nainstalovány elektrotermální hlavičky?
Ano, termostatické ventily jsou kompatibilní s elektrotermálními hlavicemi (servo) pro automatizované řízení teploty.

Jaká je maximální pracovní teplota rozdělovače?
Rozdělovač může pracovat s kapalinami o teplotě až +80 °C, s širším teplotním rozsahem -10 °C až 120 °C pro skladovací podmínky.
