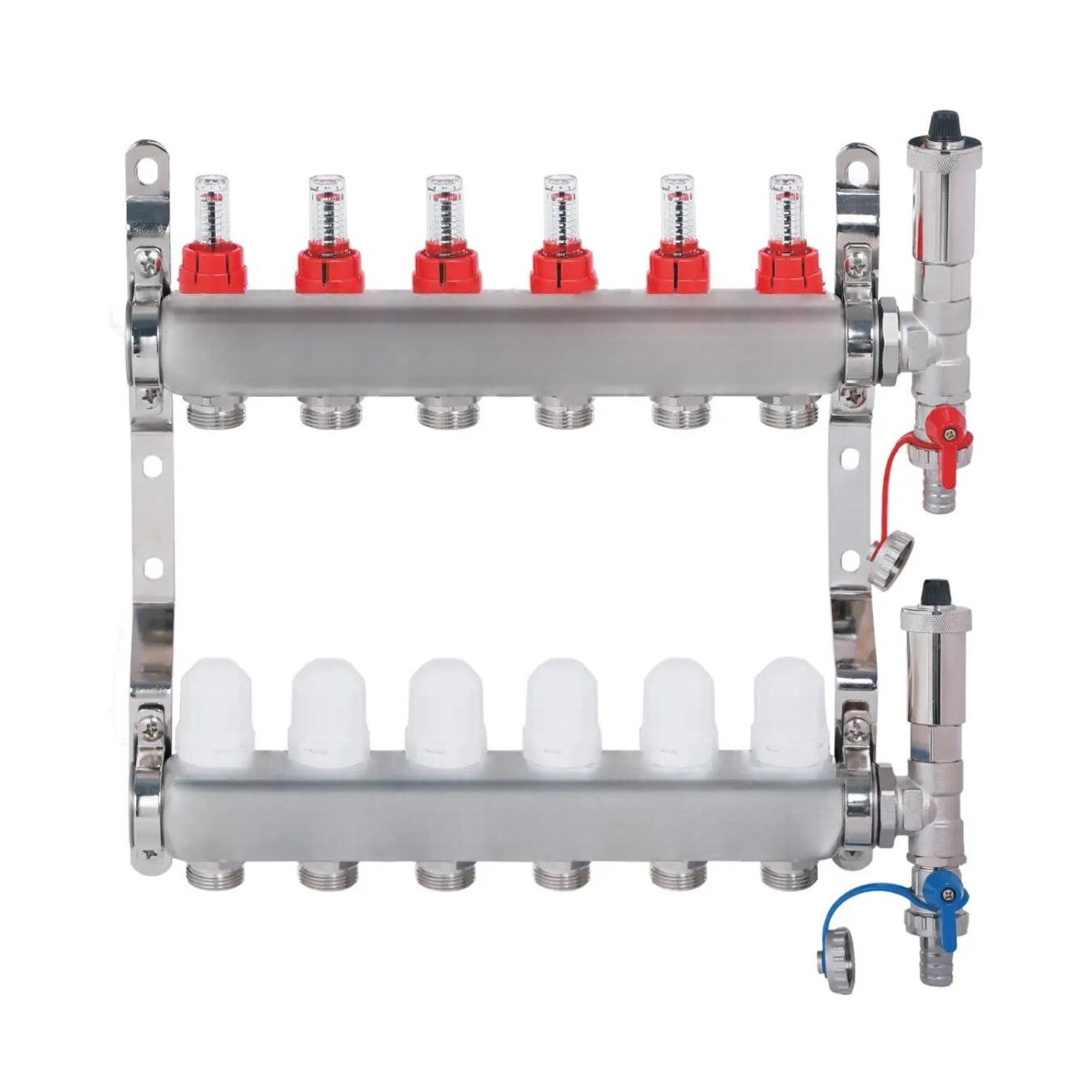

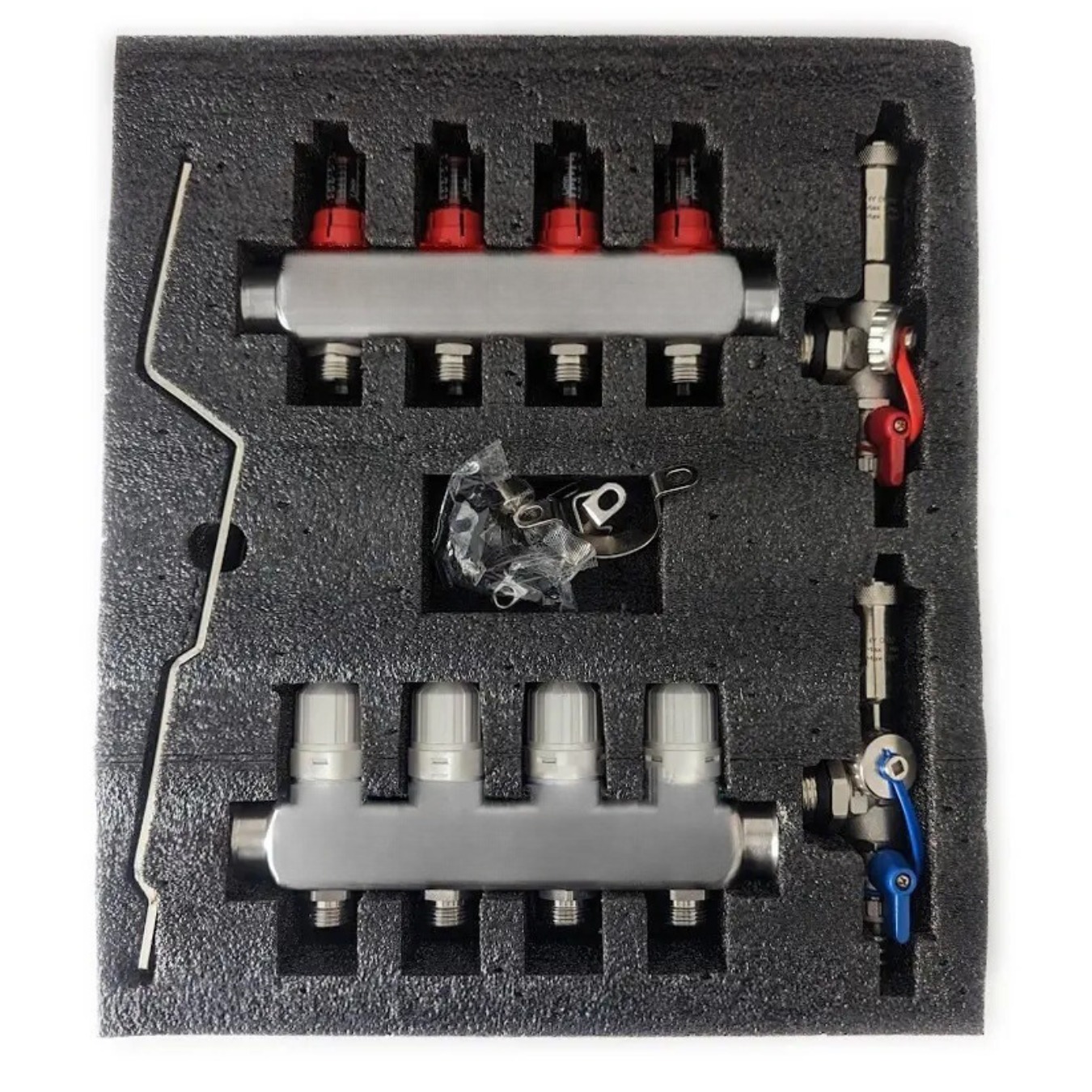

Čtvercový nerezový rozdělovač – 6 okruhů, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento nerezový rozdělovač pro podlahové vytápění se často používá v bytových a komerčních budovách, kde je vyžadováno vyvážené tepelné rozdělení mezi více zónami. Instalatéři tyto jednotky obvykle integrují do systémů podlahového vytápění a hydronického chlazení, čímž zajistí, že každý okruh může být individuálně regulován. Design umožňuje přesnou regulaci průtoku a zónování, což je zásadní v systémech s proměnnými požadavky na zátěž.

Typické aplikace zahrnují podlahové vytápění v větších domech, kancelářských prostorech a hotelích. Displej podporuje jak funkce vytápění, tak chlazení, což ho činí vhodným pro provoz po celý rok v prostředích s kombinovaným využitím. Zahrnutí automatických výpustků pomáhá udržovat konzistentní výkon vylučováním uvízlého vzduchu, zatímco průtokoměry umožňují přesné sledování a vyvážení systému.

Technické parametry

Maximální povolený pracovní tlak až 6 bar a rozsah provozních teplot od -10 °C do 120 °C zajišťuje, že tento rozdělovač je vhodný pro širokou škálu kapalin pro vytápění a chlazení, včetně vody a standardních směsí glykolu. Doporučená velikost trubky zajišťuje kompatibilitu s flexibilními potrubními řešeními, zatímco 1 palcová připojení vstupu a výstupu usnadňují integraci do standardních systémů rozdělovačů.

Instalace a připojení

Instalace začíná umístěním rozdělovače na stěnu pomocí dodaných stěnových závěsů, přičemž je třeba zajistit jeho zarovnání v určeném krytu. Tělo rozdělovače se připojuje přes 1 palcové závitové vývody (G 1”), zatímco jednotlivé okruhy používají 3/4“ Euroconus (Ek) připojení. K připojení potrubí jsou potřeba stlačovací přípojky speciálně navržené pro ALPEX 16 x 2.

Instalatéři by měli ověřit správnou orientaci průtokoměrů a termostatických ventilů před zabezpečením všech připojení. Kritickým krokem je kontrolování tesnosti všech závitových spojů a zajištění, že při zavírání není aplikováno žádné momentové zatížení, které by mohlo poškodit vnitřní komponenty. Běžné chyby zahrnují nesprávné stlačení Euroconus přípojek, což může vést k únikům nebo špatnému těsnění v průběhu času. Kromě toho by měly být termostatické ventily instalovány tak, aby byly jejich hlavy přístupné pro budoucí úpravy nebo výměny.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k použití s trubkami PEX-AL-PEX 16 x 2, které je třeba připojit pomocí stlačovacích přípojek ALU-EK. Doporučený kryt by měl poskytovat dostatek místa pro přístup a údržbu. Další komponenty, jako jsou stěnové kryty pro rozdělovače a kulové kohouty (WS 3825), jsou nezbytné pro správnou instalaci.

Termostatické ventily jsou dodávány s ručními ovladači a mohou přijmout elektrotermální hlavy pro automatizovaný provoz. Každý okruh zahrnuje automatický výpustk a otočný výpustk pro snadnou údržbu. Instalatéři by měli zajistit, že všechny potřebné příslušenství jsou zahrnuty v objednávce, aby se zabránilo zpožděním nebo nedokončené instalaci.

Technický pozadí pro projektanty

Rozdělovač funguje jako centrální rozdělovač, který rozděluje a reguluje průtok vyhřáté nebo ochlazené kapaliny do více okruhů. Je primárně vyroben z nerezové oceli a mědi, což mu poskytuje vysokou odolnost proti korozi a mechanickému namáhání. Použití těsnění z EPDM a tepelně odolných plastů zvyšuje trvanlivost a zajišťuje dlouhodobou těsnost.

Projektanti by měli zohlednit tepelné roztažnosti materiálů při plánování rozložení, zejména v systémech s výraznými teplotními změnami. Dvojitá regulace průtokoměrů umožňuje úpravu průtoku a uzamčení, což podporuje přesné vyvážení systému. Celková účinnost systému závisí na správném rozměrovém vybavení rozdělovače vzhledem k celkovému požadavku na okruhy a schopnosti udržovat stabilní tlakové hladiny ve všech větvích.

Údržba a provoz

Doporučuje se pravidelná kontrola automatických výpustků a průtokoměrů, aby byla zajištěna jejich nadále přesná funkce. Těsnění z EPDM by měla zůstat neporušená, aby se zabránilo únikům. Nejsou uvedeny konkrétní intervaly údržby, ale během běžné údržby systému by měly být prováděny vizuální kontroly na známky opotřebení, koroze nebo úniků.

Klíčové kontroly zahrnují ověření tesnosti všech závitových a stlačovacích spojů, kontrolu stavu těsnění z EPDM a potvrzení správné funkce termostatických ventilů. V případě neobvyklého hluku nebo sníženého průtoku by měl být systém kontrolován na přítomnost zácp nebo uvízlého vzduchu ve větvích.

Nejčastější otázky

Může být tento rozdělovač použit v obou aplikacích vytápění a chlazení?
Ano, rozdělovač je vhodný pro oba systémy vytápění a chlazení díky svému rozsahu provozních teplot a typům kapalin, které podporuje.

Jaký typ trubky je doporučený pro připojení rozdělovače?
Doporučuje se trubka PEX-AL-PEX 16 x 2 pro připojení rozdělovače k systému. Tento typ trubky poskytuje flexibilitu a tepelnou stabilitu.

Je možné připojit elektrotermální hlavy k termostatickým ventilm?
Ano, termostatické ventily podporují montáž elektrotermálních hlav, což umožňuje vzdálené nebo automatizované řízení teploty.

Jsou všechny potřebné ventily zahrnuty v rozdělovači?
Ano, rozdělovač zahrnuje automatické výpustkové ventily, otočné výpustkové ventily a příslušný počet průtokoměrů a termostatických ventilů pro šest okruhů.

Dokumenty ke stažení

• Hygienicky certifikovaný PZH - rozdělovače, nosníky rozdělovačů a příslušenství (PDF)
