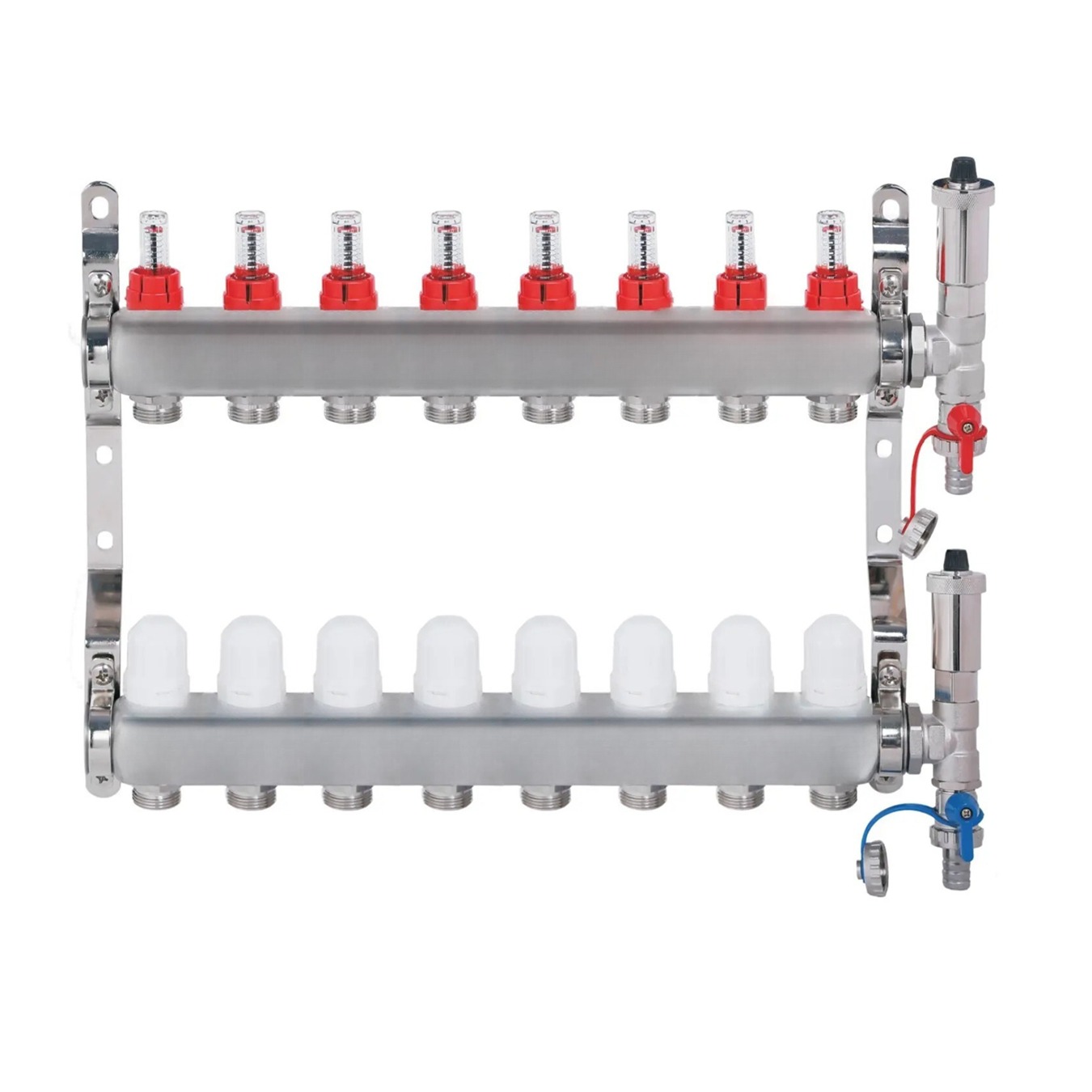

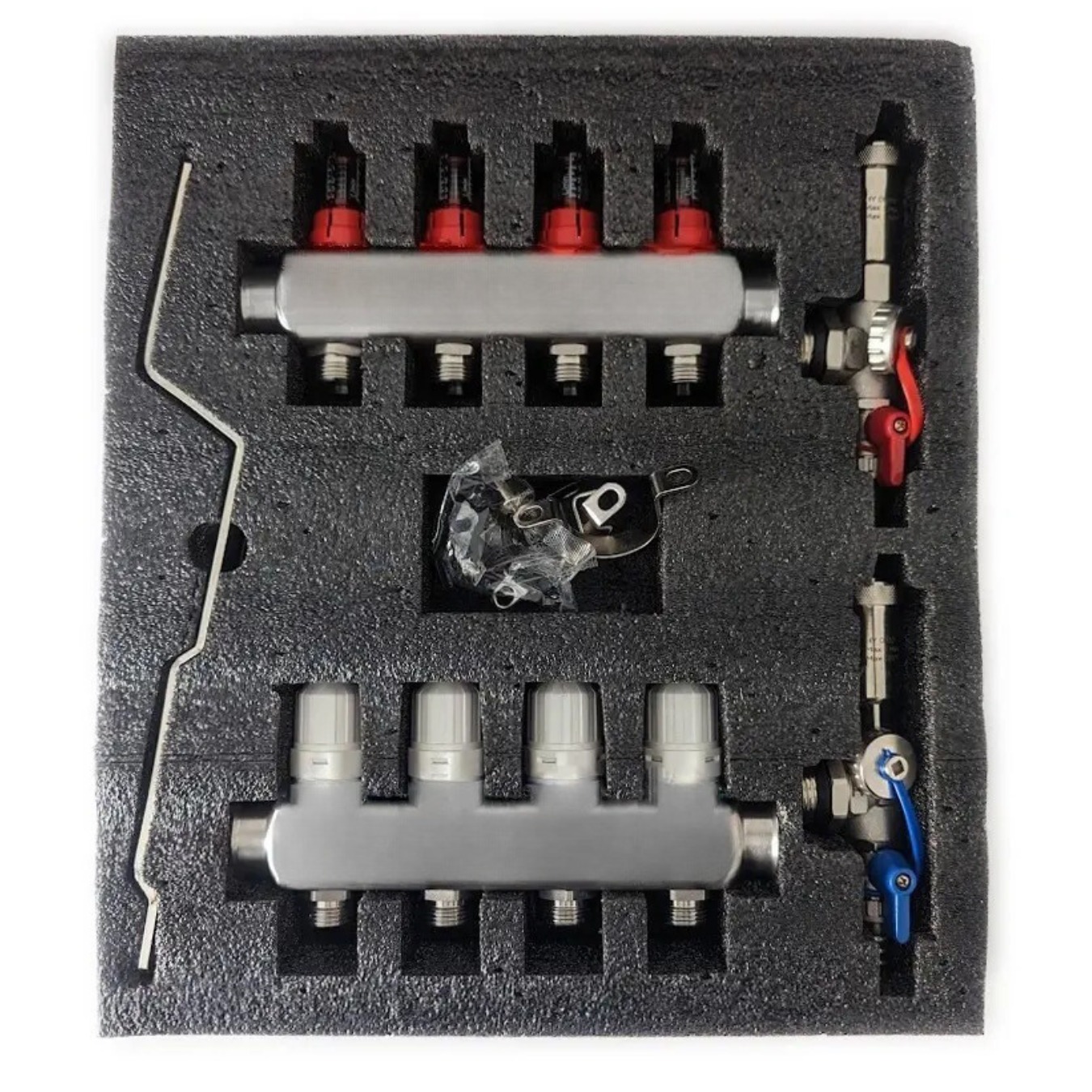

Čtvercový nerezový rozdělovač – 8 okruhů, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"
Kód: ROZDZ.08SSSouvisející produkty
Detailní popis produktu
Tento nerezový rozdělovač se běžně používá v systémech podlahového vytápění v obytných i komerčních budovách. Instalatéři pracující na nízkoteplotních systémech vytápění si tento komponent ocení při vyvažování průtoku v několika okruzích. Jednotka se integruje do standardních potrubních systémů a umožňuje individuální regulaci každého okruhu prostřednictvím termostatických ventilů a měření průtoku.
V aplikacích vícezónového vytápění zajišťuje tento rozdělovač rovnoměrné rozdělení tepla ve všech připojených okruzích. Kompaktní design umožňuje instalaci do standardních rozvodnic, zatímco čtvercový tvar poskytuje snadný přístup ke všem komponentům. Zahrnutí automatických výpušťových ventilů a odtokových ventilů zjednodušuje provoz a údržbu.
Technické parametry
| EAN | 5903887102377 |
|---|---|
| Materiál těla ventilu | Stlačená mosaz Ms 58, niklová |
| Délka bez kulových ventilů | 495 mm |
| Délka s kulovými ventily | 545 mm |
| Kapaliny | Voda pro vytápění, voda pro chlazení, směsi vody s normálním protikorozním antifrizem |
| Materiál | Mosaz, tepelně odolné plasty, nerezová ocel 1.4301 |
| Maximální pracovní tlak | 4 - 6 bar |
| Maximální povolená provozní teplota | +80 °C |
| Maximální povolený pracovní tlak | 6 bar |
| Maximální testovací tlak | 10 bar |
| Doporučené potrubí | PEX-AL-PEX 16 x 2 |
| Doporučená připojení | ALPEX 16 x 2 ALU-EK stlačovací spojky |
| Doporučené rozvodnice | Rozvodnice pro rozdělovače |
| Ploché těsnění | WS 3825 |
| Počet okruhů | Osm |
| Přesnost měření | +/- 10 % |
| Průtok | 1,12 m³/h |
| Průtokoměry | Dvojité nastavení s možností uzamčení |
| Připojení větví | Ek, Eurocone |
| Připojení vstupu a výstupu | 1 palce |
| Povolené teploty kapaliny | -10 °C až 120 °C |
| Měřicí rozsah | 0-5 l/min |
| Těsnění | EPDM |
| Použití | Systémy vytápění a chlazení |
| Závit | DIN ISO EN 228-1 |
| Akustická izolace | DIN 4109 |
| Země původu | Německo |
| Kód | ROZDZ.08SS |
Instalace a připojení
Instalujte rozdělovač vodorovně mezi přívodní a odtokové potrubí pomocí 1 palcových závitových připojení. Upevněte jednotku na stěnu pomocí zahrnutých stěnových konzol a rozvodnice. Připojte každý okruh pomocí 3/4 palcových Euroconusových spojek s ALPEX 16x2 ALU-EK stlačovacími spojkami. Ujistěte se, že všechna připojení jsou utažena dle specifikací výrobce, a po instalaci zkontrolujte netěsnosti.
Běžné chyby při instalaci zahrnují nesprávnou orientaci termostatických ventilů a nedostatečnou instalaci automatických výpušťových ventilů na nejvyšším místě každého okruhu. Vždy ověřte, že stlačovací spojky jsou správně sedící a že EPDM těsnění jsou nepoškozená, před utažením. Rozdělovač by měl být instalován v místě, které umožňuje snadný přístup ke všem ventilm a měřicím přístrojům pro budoucí úpravy a údržbu.
Kompatibilita a příslušenství
Tento rozdělovač vyžaduje potrubí PEX-AL-PEX 16x2 s ALU-EK stlačovacími spojkami pro připojení okruhů. Pro bezpečné upevnění použijte rozvodnice speciálně navržené pro rozdělovače. Termostatické ventily mohou akceptovat elektrotérmické hlavičky (servomotory) pro automatickou regulaci. Další komponenty, jako izolační kroužky a montážní konzoly, mohou být potřeba v závislosti na místě instalace a požadavcích systému.
Technický pozadí pro projektanty
Rozdělovač funguje tak, že hlavní průtok rozděluje na osm nezávislých okruhů. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi, zatímco mosazné komponenty poskytují odolná sedlová těsnění ventilů. EPDM těsnění zajišťují beznetěsný provoz v rámci specifikovaného rozsahu teplot. Integrace do systému vyžaduje správné vyvažování všech okruhů pro udržení rovnoměrného rozdělení tepla.
Kombinace materiálů nerezové oceli a tepelně odolných plastů zajišťuje dlouhodobou spolehlivost v vlhkém prostředí. Výkon rozdělovače závisí na správném rozměrování potrubí a správné úpravě ventilů. Kompensace tepelné roztažnosti se dosahuje flexibilními připojeními mezi rozdělovačem a hlavním potrubím. Norma DIN ISO EN 228-1 závitu zajišťuje kompatibilitu se standardními potrubními komponentami.
Údržba a provoz
Doporučuje se pravidelná kontrola automatických výpušťových ventilů a odtokových ventilů, aby byly zajištěny jejich správné funkce. Během pravidelné údržby zkontrolujte celistvost všech těsnění a připojení. Průtokoměry nepotřebují kalibraci, ale byly by měly být vizuálně kontrolovány na přítomnost zácp nebo poškození. Termostatické ventily by měly být testovány na hladký provoz a správnou reakci na teplotu.
Nejčastější otázky
Může být tento rozdělovač použit s nestandardními průměry potrubí?
Pro připojení k okruhům rozdělovače je doporučeno použít pouze potrubí PEX-AL-PEX 16x2 s ALU-EK stlačovacími spojkami.
Je možné přidat více než osm okruhů?
Tato verze je specificky navržena pro osm okruhů. Pro jiné konfigurace vyberte rozdělovač s příslušným počtem portů.
Mohou být termostatické ventily upgradovány o elektrické pohon?
Ventily mají závit M30x1.5, který přijímá elektrotérmické hlavičky pro automatickou regulaci teploty.
Jaký materiál těsnění se používá pro stlačovací spojky?
Stlačovací spojky používají EPDM těsnění kompatibilní s vodou pro vytápění a standardními směsmi antifrizu.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Distributoři podlahového vytápění |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903887102377 |
| Počet okruhů: | 8 |
| Materiál rozdělovače: | nerez |
| Průtokoměry: | s průtokoměry |
| Armatura: | Press-Messing Ms 58, poniklovaná |
| Délka rozdělovače bez kul. ventilů: | 495 mm |
| Délka rozdělovače s kul. ventily: | 545 mm |
| Doporučená připojení: | Svěrné šroubení na potrubí ALPEX 16 x 2 ALU-EK |
| Doporučené potrubí: | PEX-AL-PEX 16 x 2 |
| Doporučené skříňky: | Skříňky pro rozdělovače |
| Kapaliny: | voda pro vytápění, voda pro chlazení, vodní směsi se standardní antikorozní nemrznoucí přísadou |
| Materiál: | mosaz, plasty odolné vůči teplu, nerezová ocel 1.4301 |
| Max. pracovní tlak: | 10 bar |
| Max. přípustná provozní teplota: | + 95 °C |
| Max. přípustný provozní tlak: | 10 bar |
| Ploché těsnění: | WS 3825 |
| Počet okruhů: | osem |
| Průtok: | 1,12 m3/h |
| Průtokoměry: | dvojregulační s možností uzamčení |
| Přesnost měření: | +/- 10 % |
| Připojení větví: | Ek, Eurokonus |
| Připojení vstupu a výstupu: | 1" |
| Rozsah měření: | 0-5 l/min |
| Těsnění: | EPDM |
| Určení: | topné a chladicí systémy |
| Závit: | DIN ISO EN 228-1 |
| Zvuková izolace: | DIN 4109 |
| EAN: | 5903887102377 |
