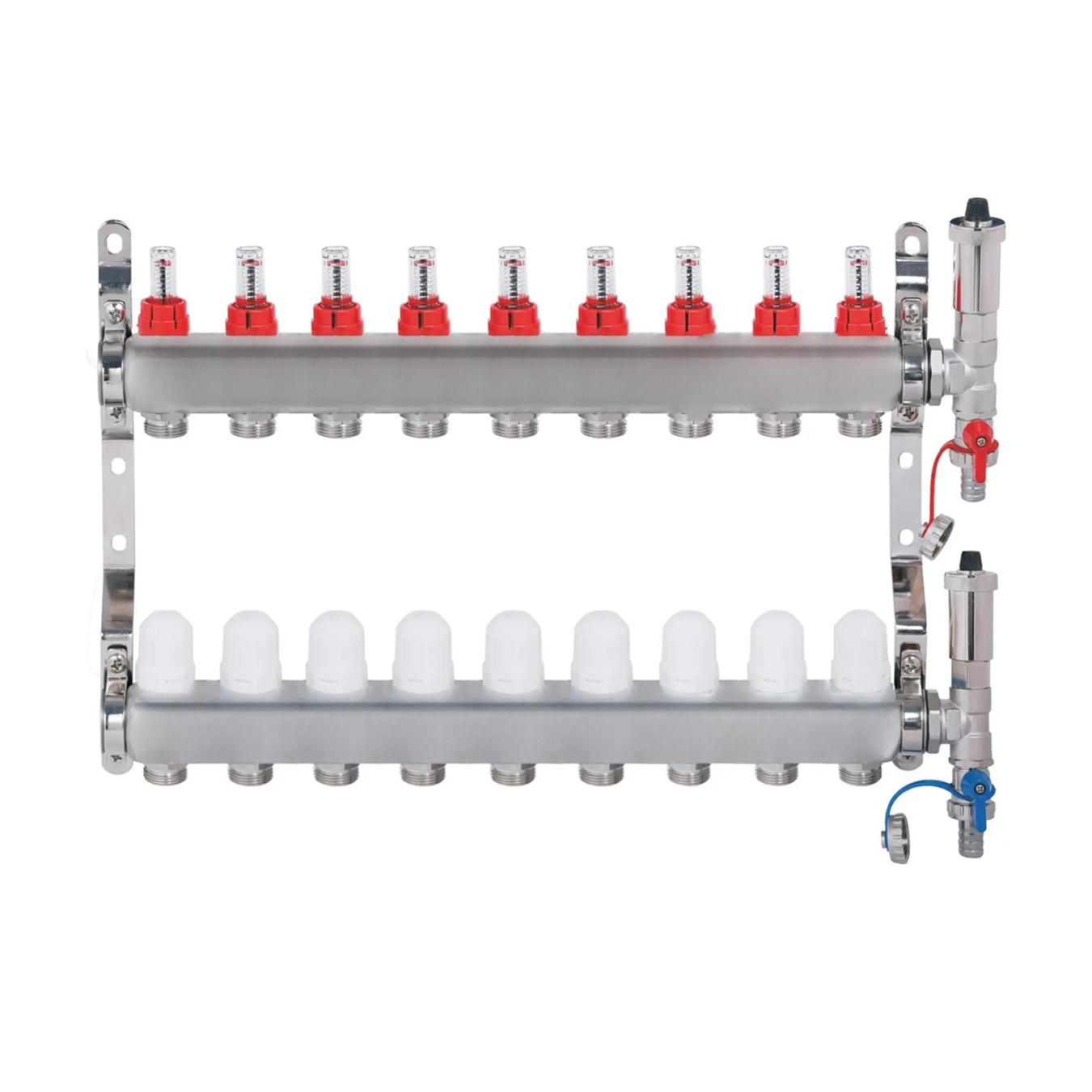

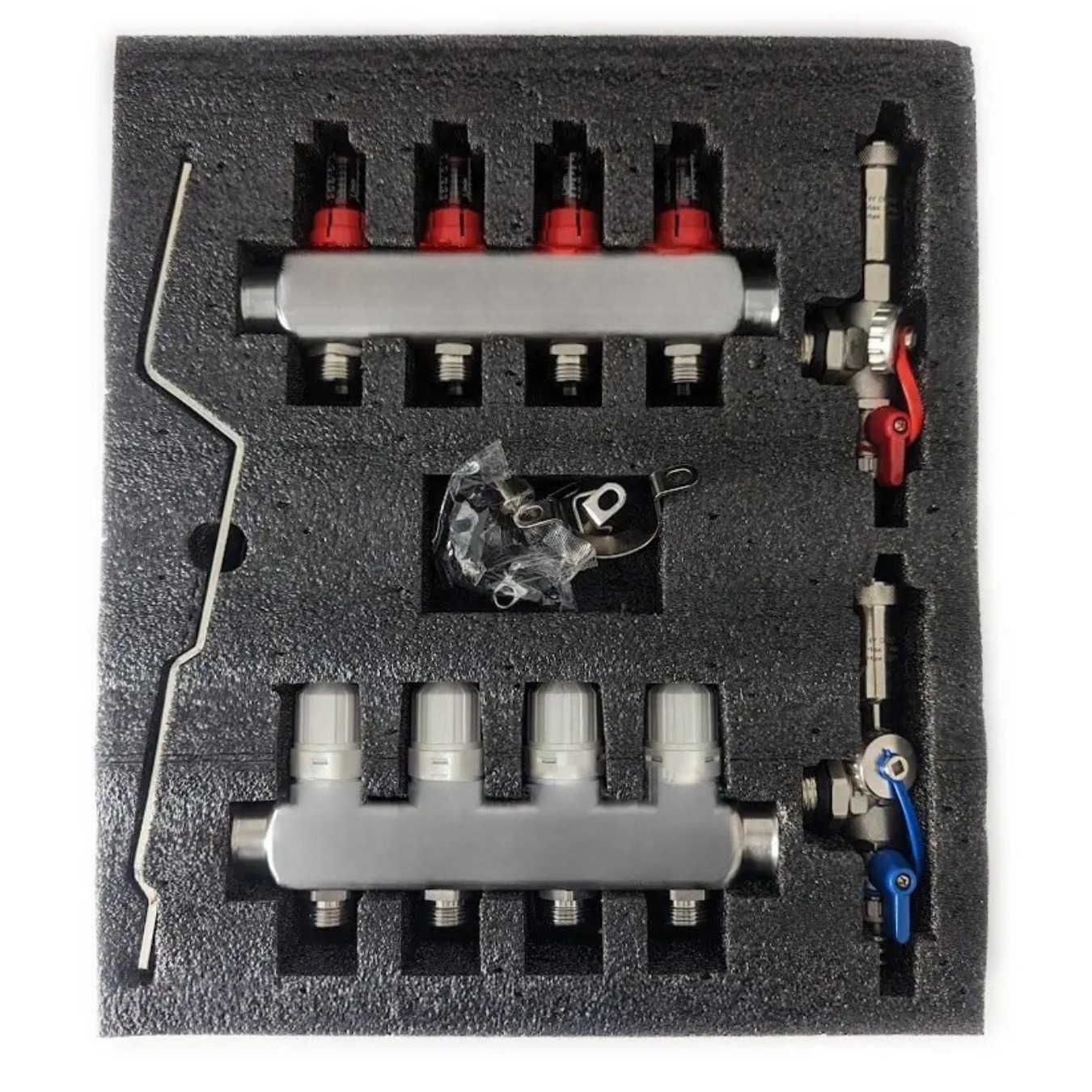

Čtvercový nerezový rozdělovač – 9 okruhů, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento čtvercový nerezový rozdělovač se běžně používá v bytových i komerčních hydraulických systémech vytápění a chlazení. Poskytuje přesnou kontrolu toků a teplot jednotlivých okruhů, což jej činí ideálním pro aplikace podlahového vytápění. Instalatéři obvykle integrují tuto jednotku do systémů pomocí potrubí PEX-AL-PEX s 1 palcovými závitovými přívody a odtoky. Rozdělovač obsahuje termostatické regulační ventily a měřicí zařízení pro průtok, aby zajistil vyvážené rozdělení a efektivní provoz.

Systém podporuje jak vytápění, tak chlazení, což umožňuje klimatizaci po celý rok. Je zvlášť vhodný pro systémy více zón, kde je vyžadována individuální regulace jednotlivých pokojů nebo oblastí. Správná instalace zahrnuje montáž rozdělovače do dedikovaného krytu a připojení každého okruhu pomocí Eurokonů a příslušných šroubení. Design umožňuje integraci s elektronickými pohonem pro automatizovanou kontrolu, což zvyšuje flexibilitu systému.

Technické parametry

Instalace a připojení

Instalace začíná upevněním těla rozdělovače na stěnu pomocí poskytnutých závěsných tyčí. Tělo rozdělovače má závity pro 1 palcová připojení, což vyžaduje standardní G 1" šroubení pro přívodní a odtokové trubky. Každý okruh se připojuje pomocí 3/4" Eurokonů, které vyžadují krimpovací šroubení pro beznetěsné a bezúnikové připojení k potrubí PEX-AL-PEX 16 x 2. Ujistěte se, že všechna šroubení jsou kompatibilní se specifikovaným typem potrubí před sestavením.

• Ověřte, že povrch pro montáž je vyrovnaný a stabilní, aby se zabránilo mechanickému namáhání na připojeních.
• Použijte doporučený těsnicí materiál nebo těsnicí kroužek (plochý těsnicí kroužek WS 3825), aby se zajistilo vzduchotěsné a vodotěsné připojení.
• Nainstalujte automatické výpustkové ventily a odtokové ventily na horní a dolní straně rozdělovače, aby bylo usnadněno vyčištění systému a údržba.
• Dvakrát zkontrolujte všechny typy závitů (DIN ISO EN 228-1) a ujistěte se, že je správně nastaven moment utažení, aby se zabránilo únikům nebo poškození.
• Vyhněte se přetížení Eurokonových připojení, aby se zabránilo deformaci potrubí nebo selhání šroubení.
• Zařadíme rozdělovač do plánované trasy distribučních potrubí, aby byla zajištěna jednoduchá přístupnost a opravy.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k provozu s potrubím PEX-AL-PEX 16 x 2 a vyžaduje odpovídající krimpovací šroubení pro beznetěsná připojení. Je kompatibilní s termostatickými ventily, které akceptují pohony s M30x1,5 závitem, což umožňuje manuální nebo automatizované řídicí možnosti. Doporučené kryty pro uložení rozdělovače by měly poskytovat dostatek místa pro přístup a průvan. Další komponenty, jako jsou tlakové měrky nebo vyvažovací ventily, mohou být potřeba v závislosti na složitosti systému. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že dělí přitékající proud do více okruhů, každý z nich je řízen termostatickým ventilem a monitorován průtokoměrem. Nerezové tělo poskytuje vysokou odolnost proti korozi a dlouhou trvanlivost ve vlhkém prostředí. Použití EPDM těsnění zajišťuje kompatibilitu s širokou škálou tekutin, včetně těch s přísadou antifrizu. Systém se integruje do větších HVAC systémů připojením k primárním čerpadlům a řídicím jednotkám přes standardní 1 palcové závitové porty. Hydraulické výkony jsou ovlivněny počtem aktivních okruhů, průměry potrubí a přítomností vyvažovacích ventilů. Materiálový výběr (nerezová ocel a mosaz) zajišťuje minimální tepelné roztažnost a přenos vibrací, což přispívá ke stabilitě systému a snížení hluku podle standardů DIN 4109.

Údržba a provoz

Pravidelná kontrola rozdělovače by měla zahrnovat kontrolování netěsností ve všech připojeních, ověření funkčnosti automatických výpustků a zajištění, že termostatické ventily reagují správně na změny teploty. Průtokoměry by měly být vizuálně kontrolovány na přítomnost zablokování nebo opotřebení a Eurokonová připojení by měla být kontrolována na utažení a známky koroze. Nejsou poskytnuty konkrétní intervaly údržby, ale pravidelná údržba je doporučena během ročních kontrolování systému. Pokud systém ukazuje nerovnoměrné rozdělení průtoku nebo nepravidelnosti v teplotě, může být nutná přepracování průtokoměrů nebo úprava termostatických ventilů.

Nejčastěji kladené otázky

Lze rozdělovač použít s ne-PEX-AL-PEX potrubím?
Ano, ale doporučené potrubí PEX-AL-PEX 16 x 2 musí být připojeno pomocí krimpovacích šroubení pro beznetěsná a bezúniková připojení.

Je možné nahradit průtokoměry běžnými ventily?
Ne, rozdělovač je navržen tak, aby akceptoval průtokoměry pro přesné sledování a vyvážení systému.

Je možné upgradovat termostatické ventily na elektrické pohony?
Ano, ventily akceptují pohony s M30x1,5 závitem, což umožňuje integraci s automatizačními systémy.

Jaký je doporučený kryt pro uložení rozdělovače?
Měly by být použity kryty speciálně navržené pro rozdělovače, aby chránily jednotku a umožnily jednoduchý přístup při údržbě.

Dokumenty ke stažení

• Hygienicky certifikováno - rozdělovače, tyče rozdělovačů a příslušenství (PDF)
