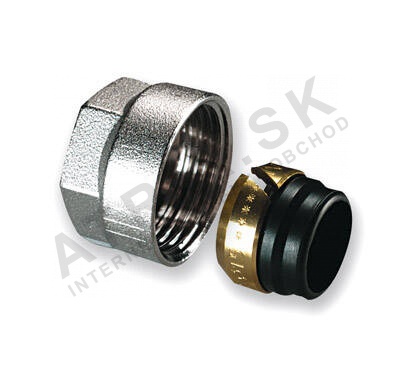

Závitový přípoj – pro měděné trubky, 12 x 1 – EK IVAR.TR 4430
Kód: 500157Související produkty
Detailní popis produktu
Závitové přípoje jsou základními komponentami v měděných a ocelových potrubních systémech, zejména v topných a potrubních aplikacích. Často se používají ve výstavbě obytných i komerčních budov, aby zajistily těsné a odolné spojení v systémech teplé a studené vody. Instalatéři a technici pracující v těchto prostředích využívají závitové přípoje k zachování integrity systému a prevenci úniků. Tyto přípoje jsou zvláště užitečné v systémech, kde je potřeba flexibilita a jednoduchost montáže, například v podlahovém vytápění nebo v obytných okruzech teplé vody.
Při montáži měděných nebo IVAR.C-STEEL potrubních systémů se závitové přípoje používají k propojení přímých částí potrubí. Přípoj je navržen tak, aby přijal potrubí a těsnicí kroužek, čímž zajistí bezpečné a vodotěsné spojení. Přípoj je nutné utáhnout správným momentem, aby nedošlo k přetížení nebo podtěžení, což by mohlo ohrozit těsnost nebo poškodit komponenty. Správná montáž je klíčová pro dlouhodobou funkčnost systému.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,04 kg |
| Kód | 500157 |
| Značka | IVAR |
Montáž a připojení
K montáži závitového přípoje je třeba nejprve vložit měděné nebo IVAR.C-STEEL potrubí do přípoje spolu s těsnicím kroužkem z EPDM. Ujistěte se, že potrubí je čisté a nepoškozené. Přípoj je poté utažen vhodným klíčem, doporučený moment utažení je 35–45 Nm pro měděné potrubí a 40–50 Nm pro IVAR.C-STEEL. Je důležité dodržovat pokyny výrobce a specifikace momentu utažení, aby nedošlo k poškození těsnicího kroužku nebo samotného přípoje. Běžné chyby při montáži zahrnují použití nesprávného momentu, nečistotu potrubí před montáží nebo použití nekompatibilních mazadel, která mohou degradovat těsnicí kroužek z EPDM.Kompatibilita a příslušenství
Tento závitový přípoj je kompatibilní s měděnými a IVAR.C-STEEL potrubími specifikovaných rozměrů. Je navržen pro použití s přírubami s EK závitem a vyžaduje kompatibilní klíč pro utažení. K běžné montáži nejsou potřeba žádná další příslušenství, ale je důležité zajistit, že těsnicí kroužek je v dobrém stavu. Přípoj se dodává v baleních po 40 kusech na sáček nebo 320 kusech na krabici, což ho činí vhodným jak pro malé, tak pro velké projekty.Technický pozadí pro projektanty
Závitový přípoj funguje tak, že při utažení stlačí těsnicí kroužek z EPDM proti stěně potrubí. Tělo z mědi CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což ho činí vhodným pro použití jak v systémech teplé, tak studené vody. EK závit zajišťuje bezpečné připojení k potrubí a snižuje riziko úniku. Návrh přípoje umožňuje jednoduchou montáž i demontáž, což je důležité pro údržbu a úpravy systému. Parametry provozní teploty a tlaku jsou klíčové pro určení vhodnosti přípoje pro danou aplikaci.Údržba a provoz
Pravidelná kontrola přípoje je doporučena, aby bylo zajištěno, že těsnicí kroužek zůstává nepoškozený a nejsou přítomny žádné známky úniku. Pokud se přípoj používá v systémech s vysokou teplotou nebo vysokým tlakem, měl by být kontrolován častěji. V technických datech nejsou uvedena konkrétní období údržby, ale jakékoliv známky opotřebení nebo poškození by měly být okamžitě odstraněny, aby se zabránilo selhání systému.Nejčastější otázky
Může být tento závitový přípoj použit s měděnými a IVAR.C-STEEL potrubími?
Ano, přípoj je speciálně navržen pro použití s měděnými a IVAR.C-STEEL potrubími specifikovaných rozměrů.
Jaký je správný moment utažení přípoje?
Pro měděné potrubí je doporučený moment utažení 35–45 Nm. Pro IVAR.C-STEEL potrubí je rozsah momentu utažení 40–50 Nm.
Může být na těsnicí kroužek použit minerální olej?
Ne, minerální olej by neměl být použit, protože může degradovat těsnicí kroužek z EPDM. Doporučují se pouze mazadla na bázi křemíku.
Jaká je maximální provozní teplota pro tento přípoj?
Přípoj je klasifikován pro maximální provozní teplotu +120 °C, což ho činí vhodným pro systémy teplé vody a vytápění.
Doplňkové parametry
| Kategorie: | Svěrné šroubení na medené potrubí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.04 kg |
| Druh výrobku: | šroubení / svěrné šroubení |
| Průměr trubky: | 12 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:11 |
