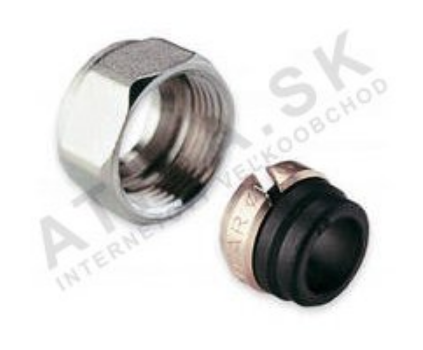

Šroubení - pro měděnou trubku, 12 x 1 - M 24 IVAR.TR 430

Detailní popis produktu

Šroubení jsou základními komponentami při instalaci měděných potrubních systémů pro topné a potrubní aplikace. Poskytují spolehlivé a netěsné spojení mezi měděnými trubkami a závitovými komponentami. Toto šroubení se běžně používá v obytných i komerčních budovách pro centrální topné systémy, rozdělení teplé a studené vody a jiné potrubní okruhy. Instalatéři a technici pracující s měděnými potrubními systémy si toto šroubení hodí pro připojení k závitovým kohoutům, měřičům a jiným komponentám v systému.

Šroubení je navrženo pro použití s měděnými trubkami o vnějším průměru 12 mm a tloušťce stěny 1 mm. Je kompatibilní s trubkami IVAR.C-STEEL a systémy pracujícími za standardních tlakových podmínek. Šroubení zajišťuje těsné spojení prostřednictvím těsnicího kroužku z EPDM a je vhodné jak pro nové instalace, tak pro údržbu. Instalace vyžaduje pozornost k detailům, aby bylo zajištěno správné zarovnání a utažení šroubení.

Technické parametry

Provozní teplotní limit +120 °C zajišťuje vhodnost šroubení pro systémy teplé vody a topení. Jmenovitý tlak PN 10 znamená, že vydrží jmenovité tlaky až 10 bar, což je běžné pro většinu obytných i komerčních potrubních a topných systémů. Materiál, mosaz CW617N, zajišťuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco těsnicí kroužek z EPDM poskytuje odolné a pružné těsnění. Tyto parametry jsou základní pro správné rozměrování a výběr podle požadavků systému.

Instalace a připojení

Instalace šroubení vyžaduje pečlivou přípravu a dodržení správného postupu. Začněte vložením měděné trubky a těsnicího kroužku z EPDM do šroubení, přičemž se ujistěte, že trubka je čistá a bez poškození. Těsnicí kroužek nesmí být během instalace deformován nebo poškozen. Jakmile je trubka v místě, ručně nasaďte matici na závit M 24, dokud není rukou utažená. Konečné utažení proveďte vhodným klíčem s momentem 35–45 Nm pro systémy měděných trubek a 40–50 Nm pro systémy IVAR.C-STEEL. Přehnané utažení se vyhýbejte, aby nedošlo k poškození těsnicího kroužku nebo trubky.

Běžné chyby při instalaci zahrnují použití špatného momentu, což může vést k únikům nebo poškození trubky, a nedbání o čistotu trubky před instalací. Je také důležité zajistit, že šroubení je plně sedící a zarovnané s trubkou. Šroubení nesmí být použito s minerálními olejovými mazadly, protože tyto mohou degradovat těsnicí kroužek z EPDM. Místo toho se pro hladkou instalaci a dlouhodobou výkonnost doporučují mazadla na bázi křemíku.

Kompatibilita a příslušenství

Toto šroubení je specificky navrženo pro použití s měděnými trubkami o vnějším průměru 12 mm a tloušťce stěny 1 mm. Je také kompatibilní s trubkami IVAR.C-STEEL stejných rozměrů. Šroubení se připojuje ke komponentám se závitem M 24 a je vhodné pro použití s běžnými potrubními a topnými systémovými komponentami. K instalaci nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že se používá správný těsnicí kroužek a že je trubka před montáží správně připravená.

Technický pozadí pro projektanty

Šroubení funguje tím, že stlačí těsnicí kroužek z EPDM mezi měděnou trubkou a tělem šroubení z mosazi. Toto stlačení vytvoří těsné spojení, které zabraňuje únikům a zajišťuje spolehlivé připojení. Mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z ní činí vhodný materiál pro dlouhodobé použití ve vodních a topných systémech. Šroubení je navrženo tak, aby se bez problémů integrovalo do systémů měděných trubek, poskytujících spolehlivé spojení, které vydrží tlaky a teploty typické pro takové systémy.

Doba životnosti a výkon šroubení závisí na kvalitě instalace, stavu trubky a použití vhodných mazadel. Těsnicí kroužek z EPDM je zvláště důležitý pro udržení těsného spojení a prevenci úniků. Šroubení by mělo být instalováno podle pokynů výrobce, aby byla zajištěna optimální výkonnost a trvanlivost.

Služba a provoz

Doporučuje se pravidelné prohlédnutí šroubení, aby byly zjištěny případné známky úniku nebo poškození. Pokud je zjištěn únik, šroubení by mělo být demontováno a těsnicí kroužek zkontrolován na opotřebení nebo deformaci. Těsnicí kroužek by měl být případně vyměněn. Šroubení nepožaduje pravidelnou údržbu mimo tuto kontrolu. Nejsou stanoveny konkrétní intervaly údržby pro tento model, ale je důležité řešit jakékoliv problémy co nejdříve, aby nedošlo k dalšímu poškození systému.

Nejčastější otázky

Může být toto šroubení použito s měděnými trubkami jiné tloušťky stěny?
Ne, šroubení je specificky navrženo pro měděné trubky s tloušťkou stěny 1 mm. Použití s trubkami jiné tloušťky může poškodit těsnění a vést k únikům.

Je možné použít toto šroubení s minerálními olejovými mazadly?
Ne, těsnicí kroužek z EPDM není kompatibilní s minerálními olejovými mazadly. Tyto mohou způsobit degradaci těsnicího kroužku a selhání. Používejte pouze mazadla na bázi křemíku během instalace.

Může být šroubení použito s trubkami IVAR.C-STEEL?
Ano, šroubení je kompatibilní s trubkami IVAR.C-STEEL stejných rozměrů jako měděné trubky. Moment utažení by měl být přizpůsoben na 40–50 Nm pro tyto systémy.

Jaký je maximální moment utažení pro systémy měděných trubek?
Maximální moment utažení pro systémy měděných trubek je 45 Nm. Překročení tohoto momentu může poškodit trubku nebo těsnicí kroužek a mělo by se vyhýbat.
