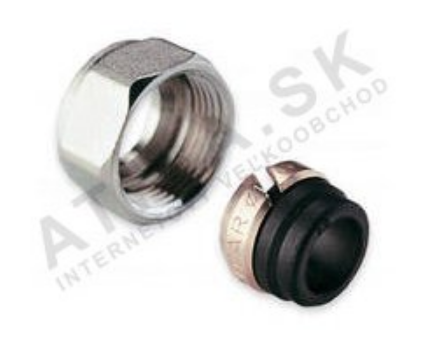

Šroubení - pro měděnou trubku, 15 x 1 - M 24 IVAR.TR 430
Kód: 500007Související produkty
Detailní popis produktu
Šroubení jsou základní komponenty v měděných potrubních systémech, zejména v centrálním vytápění, potrubí a sanitárních aplikacích. Používají se v obytných i komerčních budovách, včetně vícepodlažních konstrukcí a průmyslových zařízení. Montéři je často setkávají během sestavování systémů, oprav a výměn. Šroubení zajistí těsné a odolné spojení mezi trubkou a závitovou součástí, zabrání únikům a udrží integritu systému za provozních podmínek.
Toto šroubení se běžně používá v uzavřených vodních oběhových systémech a distribučních systémech vytápění. Je vhodné jak pro nové instalace, tak pro modernizace. Šroubení je navrženo pro použití s měděnými trubkami a kompatibilními ocelovými systémy, což zajišťuje spolehlivé výkonové parametry ve různých prostředích. Jeho odolná konstrukce a přesné inženýrství z něj dělají ideální volbu pro systémy vyžadující vysokou spolehlivost a dlouhodobou stabilitu.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,034 kg |
| Kód | 500007 |
| Značka | IVAR |
Mezní provozní teplota +120 °C zajišťuje vhodnost šroubení pro systémy teplé vody a vytápění. Nominální tlaková klasifikace PN 10 zaručuje kompatibilitu s nízkotlakými systémy. Tyto parametry jsou klíčové pro určení vhodnosti šroubení v konkrétních aplikacích a pro výběr vhodných systémových komponent.
Montáž a spojení
Přesná montáž je zásadní pro výkon šroubení. Začněte vložením měděné trubky do šroubení, přičemž se ujistěte, že těsnicí kroužek z EPDM je nepoškozený a správně umístěný. Trubka musí být čistá a bez nečistot. Šroubení se pak zasune na závitovou součást pomocí závitu M24. K utažení matice použijte páku podle doporučených momentových specifikací. Důležité je vyhnout se přetížení, které může poškodit těsnicí kroužek nebo tělo šroubení.
- Ujistěte se, že je trubka plně vložena do šroubení před utažením.
- Před sestavením otřete vnitřní povrchy čistým suchým hadrem.
- Použijte silikonový mazivo pouze na těsnicí kroužek z EPDM.
- Nepoužívejte minerální oleje, protože mohou degradovat těsnicí materiál.
Kompatibilita a příslušenství
Toto šroubení je specificky navrženo pro použití s měděnými trubkami a systémy IVAR.C-STEEL. Vyžaduje těsnicí kroužek z EPDM pro správné těsnění. Při objednávce se ujistěte, že jsou zahrnuty všechny potřebné komponenty, jako jsou matice a těsnicí kroužky. Toto šroubení není kompatibilní s jinými materiály potrubí, pokud to není uvedeno v dokumentaci výrobce.
Technický pozadí pro projektanty
Šroubení funguje tím, že stlačí těsnicí kroužek z EPDM mezi měděnou trubkou a tělem z mosazi, čímž vytvoří vodotěsné těsnění. Závit M24 umožňuje bezpečné a netěsné spojení s závitovými komponentami. Těsnicí kroužek musí zůstat nepoškozený, aby se zabránilo únikům a udržovala se účinnost systému. Mezní provozní teplota a tlak jsou určeny vlastnostmi těsnícího materiálu a konstrukční odolností těla z mosazi.
Služba a provoz
Během provozu vyžaduje šroubení minimální údržbu. Pravidelně kontrolovat spojení na známky úniků nebo opotřebení. Pokud se těsnicí kroužek poškodí nebo degraduje, je třeba jej okamžitě vyměnit. Vyhněte se vystavování šroubení agresivním chemikáliím nebo rozpouštědlům, protože mohou poškodit těsnicí materiál. Nejsou stanoveny pravidelné intervaly údržby, ale vizuální kontroly se doporučují během pravidelných servisních prohlídek.
Nejčastější dotazy
Může být toto šroubení použito s měděnými trubkami různých průměrů?
Ne, šroubení je specificky navrženo pro jeden průměr trubky a nemůže být adaptérováno na jiné průměry bez rizika poškození těsnění.
Je možné znovu použít těsnicí kroužek z EPDM po demontáži?
Ne, těsnicí kroužek by měl být vyměněn po každé demontáži, aby bylo zajištěno spolehlivé těsnění a zabráněno únikům.
Může být toto šroubení použito v systémech s vyšším provozním tlakem než PN 10?
Ne, šroubení má maximální nominální tlak PN 10 a nemělo by být použito mimo tento limit, aby se zabránilo selhání.
Jaký typ maziva by měl být použit na těsnicí kroužek?
Použijte pouze silikonové mazivo na těsnicí kroužek z EPDM, aby se zabránilo degradaci materiálu. Minerální oleje nesmí být použity.
Doplňkové parametry
| Kategorie: | Svěrné šroubení na medené potrubí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.034 kg |
| Druh výrobku: | šroubení / svěrné šroubení |
| Průměr trubky: | 15 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
