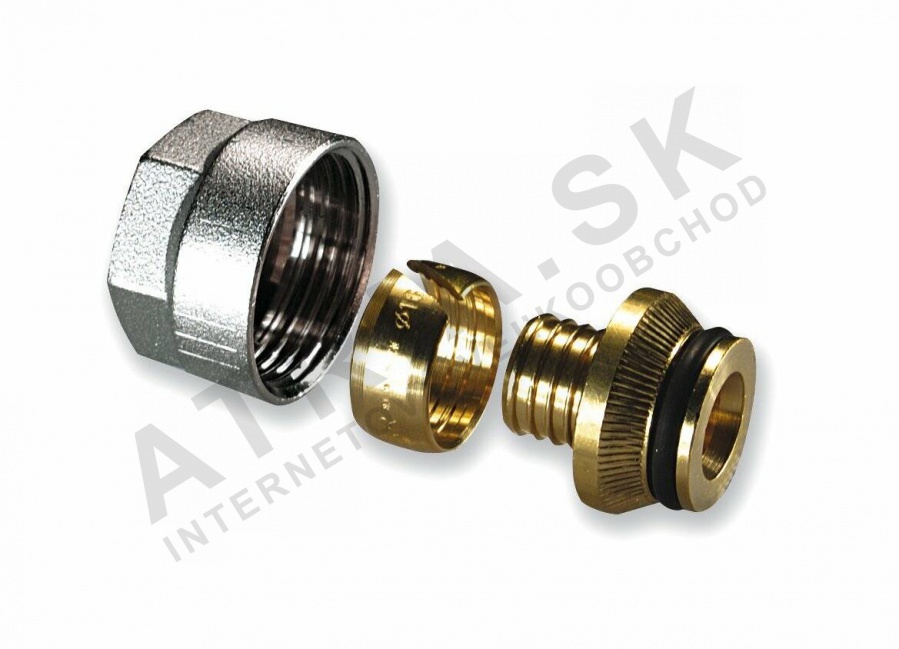

Závitový přípoj – pro trubku PEX, 12 x 2 PEX – EK IVAR.TP 4410
Kód: 520041Související produkty
Detailní popis produktu
Závitové přípoje jsou základními komponentami v otopných a potrubních systémech, kde se používá potrubí PEX. Často se vyskytují v bytových i komerčních budovách, zejména v podlahovém vytápění, rozdělování teplé a studené vody a v systémech sálavého vytápění. Instalatéři a technici pracující s potrubím PEX využívají závitové přípoje k zajištění beznetekových a bezpečných spojení. Tyto přípoje se používají v systémech, kde je potřeba flexibilita a odolnost, a kde je třeba přijmout tepelné roztažnosti a smrštění bez poškození spojení.
Při montáži závitových přípojů je důležité dodržovat správný postup, aby byl zajištěn spolehlivý těsný spoj a dlouhodobá funkčnost. Přípoj musí být správně zarovnán s potrubím a zatížen příslušným momentem. Jakákoli nesrovnalost nebo nesprávné utažení může vést k netěsnostem nebo předčasnému poškození spojení. Použití správných nástrojů a materiálů je rovněž klíčové pro úspěšnou montáž.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,062 kg |
| Kód | 520041 |
| Značka | IVAR |
Montáž a spojení
Pro montáž závitového přípoje nejprve zkontrolujte, zda je trubka PEX čistá a nepoškozená. Vložte trubku do přípoje spolu s těsnicím kroužkem z EPDM. Nastavte matici na závit rukou, poté ji utáhněte příslušným momentem 30–40 Nm pomocí nářadí. Je důležité se vyhnout přetížení, které může poškodit těsnicí kroužek nebo samotný přípoj. Zkontrolujte, zda je trubka správně zasunutá a zda je těsnicí kroužek bez deformace nebo nesrovnalosti. Běžné chyby při montáži zahrnují použití nesprávného nářadí, přílišné síly nebo nedostatečné vyčištění trubky před montáží.Kompatibilita a příslušenství
Tento závitový přípoj je specificky navržen pro trubku PEX o rozměrech 12 x 2. Je kompatibilní s konickým závitem (EK) a musí být použit spolu s těsnicím kroužkem z EPDM. Pro běžnou montáž nejsou potřeba žádné další příslušenství. Ujistěte se, že trubka PEX a ostatní přípoje v systému jsou kompatibilní s provozními podmínkami uvedenými pro tento závitový přípoj.Technický pozadí pro projektanty
Závitový přípoj funguje tak, že při utažení matice se těsnicí kroužek z EPDM stlačí mezi trubkou a tělem přípoje. Mosaz (CW617N) poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj činí vhodný materiál pro použití v systémech s teplou i studenou vodou. Konický závit (EK) zajišťuje bezpečné spojení a zabrání netěsnosti. Doba životnosti a účinnost přípoje závisí na správné montáži, správném zarovnání a použití kompatibilních materiálů. Exponování na nekompatibilní látky, jako jsou minerální oleje, může poškodit těsnicí kroužek a ohrozit spojení.Služba a provoz
Pravidelná kontrola přípoje se doporučuje, aby bylo zajištěno, že spojení zůstává beznetekové a bezpečné. Zkontrolujte případné známky opotřebení, koroze nebo poškození těsnicího kroužku. Pokud byly zjištěny jakékoliv problémy, přípoj by měl být vyměněn. V technických datech nejsou uvedena konkrétní období pro údržbu, ale údržba by měla být součástí pravidelných kontrol systému.Nejčastější otázky
Může být tento závitový přípoj použit s trubkou PEX jiného průměru?
Ne, tento závitový přípoj je specificky navržen pro trubku PEX o rozměrech 12 x 2 a není vhodný pro jiné rozměry.
Je možné znovu použít těsnicí kroužek z EPDM po montáži?
Ne, těsnicí kroužek by neměl být znovu použit po montáži, protože může být během utahování deformován nebo poškozen.
Může být těsnicí kroužek mazán minerálním olejem?
Ne, těsnicí kroužek nesmí být mazán minerálním olejem. Měl by být použit pouze silikonový mazivo, aby se zabránilo poškození EPDM materiálu.
Jaký je maximální moment, který lze použít při montáži?
Doporučený rozsah momentu je 30–40 Nm. Překročení tohoto rozsahu může poškodit přípoj nebo těsnicí kroužek.
Doplňkové parametry
| Kategorie: | Svěrné šroubení na PEX |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.062 kg |
| Druh výrobku: | šroubení / svěrné šroubení |
| Průměr trubky: | 12 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | PEX / PEX-AL-PEX |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:44:15 |
