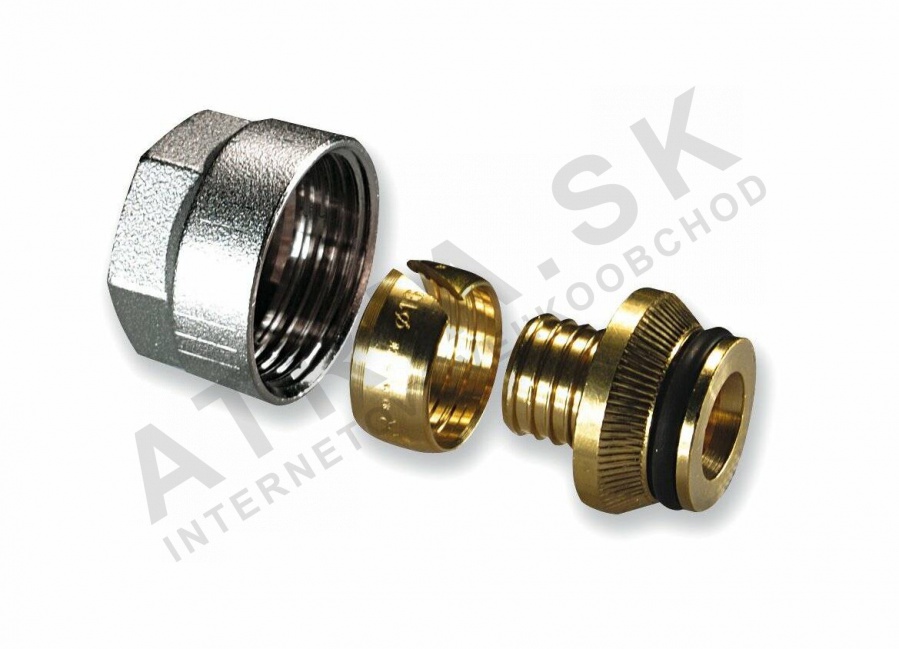

Šroubení - pro trubku PEX, 16 x 2,2 PEX - EK IVAR.TP 4410

Detailní popis produktu

Šroubení jsou základní komponenty při instalaci systémů s trubkami PEX, zejména v topných a sanitárních aplikacích v obytných a komerčních budovách. Tyto šroubení slouží k připojení trubek PEX k jiným komponentám systému, jako jsou ventily, radiátory a rozdělovače. Šroubení zajistí beznetěsné spojení tím, že stlačí těsnicí kroužek kolem trubky. Instalatéři pracující na podlahovém vytápění, podlahovém chlazení nebo na systémech teplé a studené vody často používají tato šroubení k vytvoření spolehlivých spojů v potrubní síti.

Properní instalace šroubení je klíčová pro zachování integrity systému. Šroubení musí být aplikováno v správném pořadí a orientaci, aby těsnicí kroužek nebyl poškozen během zatírání. Trubka musí být čistá a bez nečistot, aby nedošlo k poškození těsnicího kroužku z EPDM. Po instalaci musí být šroubení zatírání na specifikovaný moment, aby bylo spojení beznetěsné, ale bez přetírání, které by mohlo způsobit deformaci těsnicího kroužku nebo poškození samotného šroubení.

Technické parametry

Materiál	Mosaz CW617N
Pracovní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,055 kg
Kód	500681
Značka	IVAR

Nominální tlak PN 10 znamená, že šroubení je vhodné pro systémy pracující s maximálním tlakem 10 bar. Pracovní teplota +120 °C znamená, že může být použito v systémech teplé vody a topných okruhů. Tyto parametry jsou zásadní pro rozměrování a výběr správného šroubení pro danou aplikaci. Materiál, mosaz CW617N, poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v různých prostředích.Instalace a připojení Šroubení je navrženo pro použití s trubkami PEX o rozměrech 16 x 2,2 mm. Šroubení disponuje eurokuželovou závrou (EK) pro připojení k jiným závitovým komponentám. Během instalace je trubka vložena do šroubení spolu s těsnicím kroužkem z EPDM. Šroubení je poté zatírání vhodným klíčem, s doporučeným momentem zatírání 30–40 Nm. Je důležité zajistit, aby těsnicí kroužek nebyl poškozen během instalace a aby bylo šroubení zatírání na správný moment. Běžné chyby při instalaci zahrnují přetírání, které může deformovat těsnicí kroužek, a nedostatečné zatírání, které může vést k netěsnostem. Šroubení by mělo být instalováno ve správné orientaci, jak je uvedeno v návodu výrobce.Kompatibilita a příslušenství Toto šroubení je kompatibilní s trubkami PEX o rozměrech 16 x 2,2 mm. Je vhodné pro použití v topných a sanitárních systémech pracujících s nominálním tlakem PN 10 a maximální teplotou +120 °C. K dokončení instalace mohou být potřeba další komponenty, jako jsou ventily, rozdělovače a další šroubení. Tyto by měly být vybrány podle konkrétních požadavků systému a doporučení výrobce. Pro tento model nejsou uvedeny konkrétní příbuzné produkty.Technický pozadí pro projektanty Šroubení funguje tím, že stlačí těsnicí kroužek z EPDM kolem trubky PEX, čímž vytvoří těsné spojení. Materiál mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný materiál pro použití v různých prostředích. Eurokuželová závra (EK) zajistí beznetěsné připojení k jiným závitovým komponentám. Šroubení je navrženo tak, aby se integrovalo do topných a sanitárních systémů, kde poskytuje spolehlivé a beznetěsné spojení. Trvanlivost a účinnost šroubení závisí na správné instalaci, správném momentu zatírání a kvalitě těsnicího kroužku. Materiál EPDM je kompatibilní s teplou i studenou vodou a odolný vůči stárnutí a chemickému poškození.Služba a provoz Šroubení vyžaduje minimální údržbu po instalaci. Těsnicí kroužek by měl být pravidelně kontrolován na známky opotřebení nebo poškození a šroubení by mělo být kontrolováno na netěsnosti. Pokud je detekována netěsnost, šroubení by mělo být rozmontováno, těsnicí kroužek vyměněn a šroubení znovu nainstalováno podle pokynů výrobce. Pro tento model nejsou uvedena konkrétní období služby. Těsnicí kroužek by neměl být mazán minerálními oleji, protože to může degradovat materiál EPDM. Místo toho by měl být použit silikonový mazivo, aby byla zajištěna kompatibilita s těsnicím materiálem.Nejčastější otázky

Může být toto šroubení použito s trubkami PEX jiných rozměrů?
Ne, tento model je specificky navržen pro trubky PEX o rozměrech 16 x 2,2 mm. Použití ho s jinými rozměry trubek může vést k nesprávnému těsnění a potenciálním netěsnostem.

Jaký je doporučený moment zatírání pro toto šroubení?
Doporučený moment zatírání je 30–40 Nm. Tento rozsah zajistí beznetěsné spojení bez poškození těsnicího kroužku nebo samotného šroubení.

Může být těsnicí kroužek vyměněn po instalaci?
Ano, těsnicí kroužek může být vyměněn, pokud dojde k poškození nebo opotřebení. Šroubení by mělo být rozmontováno, starý těsnicí kroužek odstraněn a nový nainstalován před opětovným zatíráním šroubení.

Je nutné použít konkrétní typ maziva s těsnicím kroužkem?
Ano, těsnicí kroužek by neměl být mazán minerálními oleji. Měl by být použit silikonový mazivo, aby byla zajištěna kompatibilita s materiálem EPDM a zabráněno jeho degradaci.
