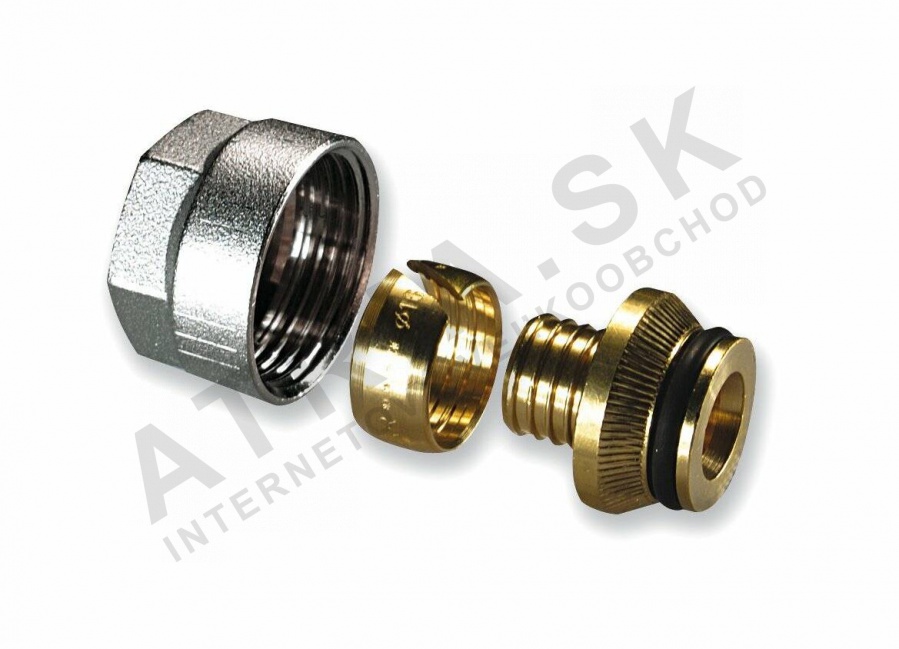

Šroubení - pro PEX potrubí, 20 x 2 PEX - EK IVAR.TP 4410

Detailní popis produktu

Toto PEX-Eurocone šroubení se běžně používá v otopných a sanitárních systémech bytových i komerčních budov, kde flexibilní PEX potrubí spojuje s tuhými komponenty pomocí kuželových metrických závitů. Instalatéři pracující na podlahovém vytápění, teplé vodě nebo centrálním vytápění budou tento přípojek považovat za základní pro zajištění netěsných spojení mezi PEX potrubím a závitovými komponentami, jako jsou ventily, radiátory nebo rozdělovače. Šroubení je navrženo pro systémy pracující v běžných tepelných rozsazích a vyžaduje pečlivé zacházení při montáži, aby byla zajištěna těsnost.

Přesné zarovnání a utažení jsou kritické pro zabránění úniků a zajištění dlouhodobé funkčnosti. Šroubení se obvykle používá spolu s EPDM těsnícími kroužky a vyžaduje konkrétní moment utažení pro dosažení optimální těsnosti. Je vhodné jak pro nové instalace, tak pro údržbu, kde je PEX potrubí integrováno do stávajících systémů se šroubením s Eurocone závitem.

Technické parametry

Montáž a připojení

Montáž by měla postupovat krok za krokem, aby byla zajištěna těsnost a zabráněno poškození těsnícího kroužku. Nejprve vložte PEX potrubí do šroubení a ujistěte se, že dosáhne zastavovacího bodu. Poté vložte EPDM těsnící kroužek do svého drážky a zkontrolujte, zda není poškozený nebo deformovaný. Nasaďte matici ručně, dokud není správně sedící, a poté ji utáhněte pákou na moment 30–40 Nm. Přetáhnutí může způsobit deformaci těsnícího kroužku nebo poškození těla šroubení.

• Ujistěte se, že PEX potrubí je čisté a bez nečistot před vložením.
• Zkontrolujte, zda je těsnící kroužek správně sedící a nepoškozený.
• Používejte pouze momentový klíč pro aplikaci doporučené síly utažení.
• Nenamazávejte EPDM komponenty olejem nebo mazivem – případně použijte silikonové mazivo.
• Zabráncíte překřížení závitů pečlivým zarovnáním matice a potrubí před utažením.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s PEX potrubím daných rozměrů a komponenty se závitem Eurocone. Pro kompletní integraci systému mohou být v závislosti na návrhu systému potřeba další komponenty, jako jsou stlačovací kroužky nebo expanzní nátrubky. Pro tento produkt nejsou uvedeny žádné alternativy nebo související produkty.

Technický pozadí pro projektanty

Šroubení funguje prostřednictvím stlačovacího mechanismu, který využívá pružnost EPDM těsnícího kroužku k vytvoření těsného spojení mezi PEX potrubím a tělem šroubení. Mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost proti tepelnému cyklování, což způsobuje, že je vhodné jak pro krátkodobé, tak i dlouhodobé vystavení teplé vodě. Eurocone závit zajišťuje bezpečné mechanické spojení a zároveň udržuje hydraulickou těsnost. Trvanlivost a výkon závisí na správné montáži, vhodném systémovém tlaku a vyhýbání se mechanickému namáhání spoje.

Údržba a provoz

Při údržbě zkontrolujte šroubení na známky úniku, koroze nebo mechanického opotřebení. Jakákoli viditelná poškození těsnícího kroužku nebo těla šroubení by mělo vést k jeho výměně. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby. Doporučuje se pravidelné vizuální kontroly jako součást běžné údržby systému.

Nejčastější otázky

Může být šroubení použito s PERT nebo XLPE potrubím?
Pouze s PEX potrubím, jak je uvedeno v popisu produktu. Kompatibilita s jinými typy potrubí není potvrzena.

Je pro utažení potřeba speciální nástroj?
Doporučuje se momentový klíč pro aplikaci doporučeného rozsahu utažení 30–40 Nm a zabránění přetáhnutí.

Může být EPDM těsnící kroužek nahrazen zvlášť?
V dokumentaci produktu nejsou uvedeny dostupné těsnící kroužky k výměně. Pokud je těsnost poškozena, je třeba vyměnit celé šroubení.

Jaké mazivo je povoleno pro EPDM komponenty?
Povoleny jsou pouze silikonová maziva. Minerální oleje mohou poškodit EPDM materiál a narušit těsnost.
