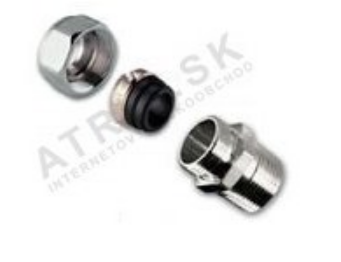

Závitový přípojka s trubkou - závit mužský, 1/2 palce M x 15 x 1, CU IVAR.RR 4608 N SET

Detailní popis produktu

Závitové přípojky s trubkou jsou základní komponenty v měděných potrubních systémech používaných v obytných i komerčních budovách pro topení, potrubí a sanitární aplikace. Tyto přípojky umožňují beznetové spojení mezi měděnými trubkami a závitovými komponenty, jako jsou ventily, měřiče a spotřebiče. Instalatéři pracující v systémech HVAC, vodovodním a kanalizačním systému i průmyslovém potrubí využívají tyto přípojky k udržení integrity a výkonu systému. Klasifikace PN 10 zajišťuje vhodnost pro standardní tlakové aplikace, zatímco konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a trvanlivost ve vlhkém prostředí.

Korektní výběr a montáž závitových přípojek je klíčová pro spolehlivost systému. Mužský závit 1/2 palce umožňuje bezpečné spojení s externími závitovými komponentami, zatímco EPDM těsnící kroužek zajišťuje těsné uzavření. Tyto přípojky se často používají v systémech, kde měděné potrubí přechází na závitové spojení, například v kotelových instalacích, vodoměrech a čerpadlových připojeních. Kompaktní design a odolné materiály z nich dělají vhodné řešení jak pro nové instalace, tak pro opravy systému.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Jmenovitý tlak	PN 10
EAN	8595145909001
Hmotnost	0,094 kg
Kód	460801
Značka	IVAR

Klasifikace PN 10 znamená, že přípojka je vhodná pro systémy pracující s maximálním tlakem 10 bar. To z ní dělá ideální řešení pro standardní domácí a lehce komerční aplikace. Materiál mosaz CW617N s niklovým povlakem poskytuje dobré mechanické vlastnosti a odolnost proti korozi ve vlhkém prostředí. Při výběru tohoto přípojky zkontrolujte, zda jsou i připojené komponenty klasifikovány pro PN 10 a zda pracovní teplota systému nepřekročí limity materiálu a těsnění.Montáž a připojení Pro montáž závitového přípojky s trubkou nejprve zkontrolujte, zda je měděná trubka čistě zříznuta a bez ostrých hran. Na mužský závit naneste tenkou vrstvu těsnícího prostředku, aby usnadnil těsnění a montáž. Vložte měděnou trubku do přípojky, přičemž se ujistěte, že trubka je zcela dosednutá na rameno přípojky. Zatímejte závitovou matici rukou a poté pákou, přičemž se vyhněte přetížení, které by mohlo poškodit těsnící kroužek nebo samotný přípojek. Zkontrolujte, zda je spojení bez neteknutí, tím, že systém zatížíte tlakem a vyhledejte případné netěsnosti. Běžné chyby při montáži zahrnují použití nesprávného těsnícího prostředku, špatné zarovnání trubky a přípojky a přetížení závitové matice, což může vést k předčasnému selhání těsnění.Kompatibilita a příslušenství Tento závitový přípojka je speciálně navržen pro použití s měděnými (TR) potrubními systémy a je kompatibilní se standardními komponentami s vnějším závitem 1/2 palce. Při montáži zkontrolujte, zda jsou i připojené komponenty klasifikovány pro PN 10 a zda pracovní teplota systému nepřekročí limity materiálu a těsnění. K montáži mohou být potřeba další komponenty, jako jsou trubkové stříhače, vyhlazovače hran a páky. Pro tento přípojek nejsou vyžadovány konkrétní související produkty, ale doporučuje se mít k dispozici náhradní těsnící kroužky pro údržbu a opravy.Technický popis pro projektanty Závitový přípojka funguje tím, že zajišťuje měděnou trubku v závitovém mechanismu, který se zatíne pomocí matice a podložky. EPDM těsnící kroužek tvoří těsnění mezi trubkou a přípojkou, čímž se zabrání úniku. Mosaz CW617N s niklovým povlakem poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj dělá vhodný materiál pro použití ve vlhkém prostředí. Klasifikace PN 10 zajišťuje, že přípojka vydrží standardní systémové tlaky. Doba životnosti přípojky je ovlivněna faktory, jako je kvalita vody, teplotní kolísání a četnost zatírání a uvolňování při údržbě. Správná montáž a pravidelná kontrola jsou základní pro udržení účinnosti systému a prevenci úniků.Údržba a provoz Během provozu je důležité pravidelně kontrolovat závitový přípojka na případné známky neteknutí nebo koroze. Pokud se objeví jakékoliv problémy, přípojka by měl být demontován a těsnící kroužek vyměněn, pokud je to nutné. Zkontrolujte závitovou matici na utažení, ale vyhněte se přetížení, aby nedošlo k poškození přípojky nebo měděné trubky. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly jako součást běžné údržby systému.Nejčastější otázky

Může být tento závitový přípojka použit s měděnými trubkami různých průměrů?
Tento závitový přípojka je speciálně navržen pro měděné trubky s vnějším průměrem 15 mm. Není vhodný pro trubky jiných průměrů.

Je tento přípojka vhodný pro vysokoteplotní aplikace?
Přípojka je klasifikován pro maximální pracovní teplotu +120°C. Je vhodný pro použití v systémech teplé vody a topení v tomto rozmezí teplot.

Může být EPDM těsnící kroužek vyměněn zvlášť?
EPDM těsnící kroužek je integrální částí přípojky a není navržen pro samostatnou výměnu. Pokud je těsnící kroužek poškozený, měl být vyměněn celý přípojka.

Může být tento přípojka použit v systémech s agresivní vodou?
Materiál mosaz CW617N s niklovým povlakem poskytuje dobrou odolnost proti korozi v běžných vodních podmínkách. V systémech s velmi agresivní vodou mohou být potřeba dodatečné ochranné opatření.
