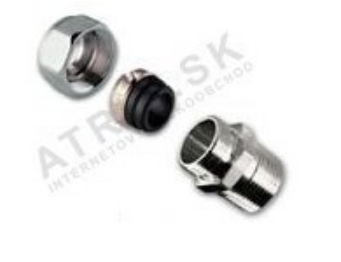

Závitový přípoj s trubkovým čepem – závit mužský, 3/4 palce M x 15 x 1, CU IVAR.RR 4608 N SET
Kód: 460802Související produkty
Detailní popis produktu
Závitové přípoje s trubkovým čepem jsou základními komponenty při instalaci a údržbě topných a potrubních soustav. Zajišťují beznetekové spojení mezi měděnými trubkami a závitovými komponentami. Tento přípoj se běžně používá v obytných i komerčních budovách pro připojení měděných trubek k ventily, počítadlům nebo jiným závitovým zařízením. Instalace spočívá v zarovnání měděné trubky s přípojem a utažení těsnícího mechanismu, aby byl zajištěn beznetekový těsný spoj. Montéři musí zajistit správný typ a rozměr závitu, aby se předešlo nesrovnání a úniku.
Správný výběr závitových přípojů je klíčový pro integrity systému. Přípoj musí odpovídající průměru a tloušťce stěny trubky a typ závitu musí být v souladu s připojenou komponentou. V systémech s vysokou tepelnou dilatací přispívá flexibilita těsnícího spoje k přijetí pohybu bez poškození těsnosti. To z něj dělá vhodný prvek pro aplikace s častými teplotními změnami, jako je podlahové vytápění nebo rozdělování teplé vody.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Jmenovitý tlak | PN 10 |
| EAN | 8595145909056 |
| Hmotnost | 0,1 kg |
| Kód | 460802 |
| Značka | IVAR |
Jmenovitý tlak PN 10 znamená, že přípoj je vhodný pro systémy pracující při tlacích až do 10 bar. Toto je běžný požadavek pro mnoho domácích i lehce komerčních topných a potrubních aplikací. Výběr materiálu mosaz CW617N s niklovým povlakem zajišťuje odolnost proti korozi a mechanickou odolnost, zatímco těsnicí kroužek z EPDM poskytuje flexibilní a odolné těsnění. Tyto parametry jsou klíčové pro zajištění spolehlivého provozu za normálních provozních podmínek.
Instalace a připojení
Instalace tohoto závitového přípoje spočívá v vložení měděné trubky do přípoje a zabezpečení ji těsnícím mechanismem. Vnější závit (3/4 palce) se připojuje k jiným závitovým komponentám pomocí běžných nářadí. Je důležité zajistit, že trubka je plně zasunuta do přípoje a že těsnící mechanismus je rovnoměrně utažen, aby nedošlo ke zkroucení. Běžné chyby při instalaci zahrnují přetížení, které může poškodit těsnicí kroužek, a použití špatného typu závitu, což může vést k nesrovnání a úniku. Vždy ověřte směr závitu a kompatibilitu s připojenou komponentou před utažením.
Kompatibilita a příslušenství
Tento závitový přípoj je kompatibilní s měděnými trubkami vhodného průměru a tloušťky stěny. Je navržen pro použití s vnějším závitem 3/4 palce, což jej činí vhodným pro připojení k ventily, počítadlům a jiným závitovým komponentám v měděných systémech. Při instalaci zkontrolujte, zda jsou připojené komponenty také označeny pro PN 10 a kompatibilní s těsnicími kroužky z EPDM. Pro standardní instalaci není potřeba žádné další příslušenství, ale doporučuje se mít náhradní těsnicí kroužky k dispozici v případě potřeby výměny.
Technický popis pro projektanty
Závitové přípoje fungují tím, že stlačí těsnicí kroužek proti povrchu trubky, aby vytvořily těsný spoj. Tělo přípoje z mosazi CW617N s niklovým povlakem poskytuje odolné a korozeodolné pouzdro, zatímco těsnicí kroužek z EPDM zajišťuje flexibilitu a těsnost. Přípoj se integruje do systému zarovnáním měděné trubky s přípojem a utažením těsnícího mechanismu. Doba životnosti a účinnost přípoje závisí na správné instalaci, správném zarovnání závitu a použití kompatibilních materiálů. Vystavení teplotám nad +120 °C nebo agresivním médiím může zkrátit životnost těsnicího kroužku a mělo by být vyhýbáno.
Údržba a provoz
Doporučuje se pravidelně kontrolovat těsnící mechanismus a těsnicí kroužek, aby byla zajištěna bezproblémová funkce. Během pravidelné údržby zkontrolujte případné známky opotřebení, zkroucení nebo úniku. Pokud se těsnicí kroužek poškodí nebo stlačí, měl by být vyměněn, aby byla zachována integrity těsnění. Nejsou stanoveny konkrétní intervaly údržby, ale jakákoli viditelná poškození nebo podezření na únik by mělo být okamžitě vyřešeno, aby se zabránilo selhání systému.
Nejčastější otázky
Může být tento přípoj použit s měděnými trubkami různé tloušťky stěny?
Ano, pokud průměr trubky odpovídá přípoji a tloušťka stěny je v souladu s výrobcem stanovenými specifikacemi. Vždy ověřte kompatibilitu před instalací.
Je těsnicí kroužek z EPDM vhodný pro vysokoteplotní aplikace?
Ano, těsnicí kroužek z EPDM je schválen pro provozní teploty až do +120 °C, což jej činí vhodným pro systémy teplé vody a vytápění.
Může být tento přípoj použit v systému se závitem vnitřním?
Ne, tento přípoj je navržen pouze pro vnější závit. Pro připojení k vnitřnímu závitovému systému by bylo třeba použít převodník nebo jiný typ přípoje.
Jaké nářadí je potřeba pro instalaci?
Pro utažení vnějšího závitu je potřeba běžný šroubovák nebo klíč. Pro přípravu měděné trubky může být také potřeba trubkový střihák nebo vyhlazovač.
Doplňkové parametry
| Kategorie: | Set svěrného šroubení s vsuvkou |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
| EAN: | 8595145909056 |
| Druh výrobku: | šroubení / svěrné šroubení |
| Rozměr závitu: | 3/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:46 |
