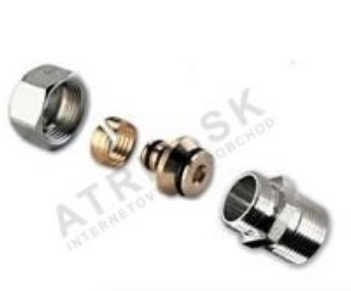

Šroubení s nýtem - závit mužský, 3/4 palce M x 16 x 2, ALU IVAR.RR 4608 N SET

Detailní popis produktu

Šroubení se stříky jsou základními komponentami při instalaci potrubních systémů Alpex TA. Tyto šroubení umožňují beznetěsné a bezpečné spojení mezi kovovými závitovými komponentami a flexibilními plastovými potrubími Alpex TA. Často se používají v obytných i komerčních budovách pro systémy dodávky vody, topná kruhování a jiné aplikace s distribucí kapalin za nízkého tlaku. Instalatéři pracují s těmito šroubeními při nové stavbě, modernizaci nebo opravě systémů, kde je potřeba přechod z kovového na plastové potrubí.

Korektní montáž těchto šroubení zajišťuje integrity systému a zabraňuje problémům jako úniky nebo mechanické selhání. Návrh šroubení se stříkem zajišťuje spolehlivé mechanické spojení, zatímco EPDM těsnicí kroužek zajistí těsnost. Konstrukce z niklové mosazí zajišťuje odolnost proti korozi a trvanlivost za běžných provozních podmínek.

Technické parametry

Materiál	Niklová mosaz CW617N
Jmenovitý tlak	PN 10
EAN	8595145909063
Hmotnost	0,12 kg
Kód	460811
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že šroubení je vhodné pro systémy pracující za tlaku až 10 bar při pokojové teplotě. Toto z něj dělá vhodný prvek pro standardní domácí i lehké komerční systémy dodávky vody a vytápění. Výběr materiálu – niklová mosaz CW617N – zajišťuje kompatibilitu s mechanickými a tepelnými požadavky systému Alpex TA. EPDM těsnicí kroužek je kompatibilní s teplou i studenou vodou a zajišťuje dlouhodobou těsnost.

Montáž a připojení

Pro montáž šroubení se stříkem ujistěte, že vnější závit 3/4 palce je čistý a bez ostrých hran nebo nečistot. Na závit nanesete vhodný těsnicí prostředek nebo pásko, aby se zabránilo úniku. Střík šroubení přemístěte přes potrubí Alpex TA až do jeho pevného sednutí. Poté šroubení natočte na závit až do úplného sednutí. Pro utažení použijte páku a dodržte doporučený moment pro mosazné šroubení, aby nedošlo k přetížení, což by mohlo poškodit těsnicí kroužek nebo střík. Během montáže zkontrolujte, že potrubí Alpex TA je příčně řezané a že střík sedne bez mezery. Ujistěte se, že těsnicí kroužek je nepoškozený a správně umístěný v drážce. Běžnou chybou je použití příliš velké síly při utahování, což může způsobit deformaci těla šroubení nebo poškození těsnicího kroužku. Dalším problémem může být špatná srovnání potrubí a šroubení, což může vést k napětí v místě spojení a potenciálnímu úniku v průběhu času.

Kompatibilita a příslušenství

Toto šroubení se stříkem je specificky navrženo pro použití s potrubím Alpex TA a nesmí být použito s jinými typy plastového nebo kovového potrubí, pokud to není explicitně uvedeno v dokumentaci výrobce. Pro kompletní montáž systému ujistěte, že všechny ostatní komponenty, jako jsou přechody, ohyby a ventily, jsou kompatibilní s systémem Alpex TA. Další potřebné komponenty, jako jsou řezné nástroje, nástroje na odstraňování ostrých hran a těsnící pásky, by měly být k dispozici pro správnou montáž.

Technický pozadí pro projektanty

Šroubení pracuje na principu tlačového spojení, kde střík lehce stlačí potrubí Alpex TA a vytvoří mechanické spojení. EPDM těsnicí kroužek vytváří hydraulickou těsnost mezi potrubím a tělem šroubení. Niklová mosaz zajišťuje dobrou odolnost proti korozi a opotřebení, což je vhodné pro použití s pitnou vodou a topnými kapalinami. Třída tlaku PN 10 zajišťuje, že šroubení může odolat typickým tlakům v systémech pro dodávku vody a vytápění. Účinnost a životnost systému závisí na správné montáži, správném srovnání a na absenci mechanického napětí v místech spojení.

Údržba a provoz

Pravidelná kontrola šroubení je doporučena během údržby systému. Zkontrolujte případné úniky, zejména v místě těsnicího kroužku a stříku. Pokud dojde k poškození těsnicího kroužku nebo deformaci těla šroubení, šroubení je třeba okamžitě vyměnit. Pro tento prvek nejsou stanoveny konkrétní intervaly údržby, ale měl by být vyměněn v případě poškození nebo úniku.

Nejčastější otázky

Může být toto šroubení použito s měděným potrubím?
Ne, toto šroubení je specificky navrženo pro potrubí Alpex TA a není kompatibilní s mědí nebo jinými tuhými materiály potrubí.

Je možné vyměnit EPDM těsnicí kroužek?
Těsnicí kroužek je integrován do šroubení a není navržen pro samostatnou výměnu. Pokud je těsnicí kroužek poškozený, musí být celé šroubení vyměněno.

Může být šroubení použito v aplikacích s vysokou teplotou?
Šroubení je vhodné pro použití do maximální teploty stanovené systémem Alpex TA. Překročení této mez může ovlivnit výkon těsnicího kroužku a integrity spojení.

Jaké nástroje jsou potřeba pro montáž?
Pro správnou montáž je potřeba standardní páka pro utažení šroubení a řezný nástroj nebo nástroj na odstraňování ostrých hran pro přípravu potrubí Alpex TA.
