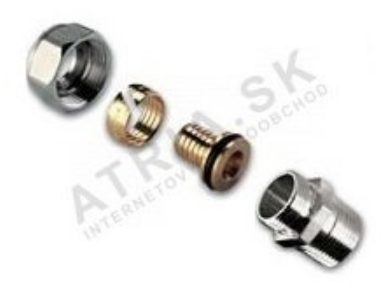

Šroubení s trubkou - závit mužský, 3/4 palce M x 20 x 2, PEX IVAR.RR 4608 N SET
Kód: 460824Související produkty
Detailní popis produktu
Šroubení PEX s trubkou se často používá v bytových a komerčních topných a potrubních systémech. Poskytují bezpečné a netěsné spojení v systémech, kde se PEX potrubí využívá díky své flexibilitě a odolnosti. Instalatéři pracující na centrálním vytápění, rozdělení teplé vody nebo podlahovém vytápění často používají tyto šroubení k připojení trubkových částí k ventilům, radiátorům nebo jiným komponentám se závitovými vstupy. Vnější závit 3/4 palce umožňuje přímé připojení ke standardním potrubním šroubením a ventilm, což z něj dělá všestrannou součást při sestavování systému.
Tato šroubení se obvykle nacházejí v systémech pracujících za středních tlaků a teplot, jako jsou obvodové okruhy teplé vody a nízkonapěťové radiace. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a mechanickému opotřebení, zatímco kroužek z EPDM poskytuje spolehlivé těsnění proti úniku. Označení PN 10 znamená vhodnost pro systémy s nominálním tlakem až do 10 bar, což zaručuje kompatibilitu se standardními domácími a lehce komerčními aplikacemi.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Nominální tlak | PN 10 |
| EAN | 8595145909094 |
| Hmotnost | 0,128 kg |
| Kód | 460824 |
| Značka | IVAR |
Montáž a připojení
Montáž začíná připravováním PEX potrubí, které se čistě přestříhá a odstraňuje se hrnoutí. Šroubení se poté vloží do potrubí, přičemž se ujistíte, že kroužek je správně umístěn. Vnější závit 3/4 palce se utáhne na odpovídající závit ženský, například takový, jaký se nachází na ventilech nebo rozdělovačích. Důležité je zkontrolovat, že kroužek není poškozený a že závit je plně zapojený, aby se zabránilo únikům. Běžnou chybou během montáže je přetížení, které může poškodit kroužek nebo deformovat mosazné šroubení. Instalatéři by měli použít momentový klíč nebo aplikovat ruční utažení s několika dodatečnými otáčkami, aby zajistili bezpečné spojení bez nadměrné síly.
Kompatibilita a příslušenství
Toto šroubení PEX je kompatibilní se standardními PEX trubkami vhodného vnějšího průměru. Používá se obvykle v kombinaci s PEX rozdělovači, termostatickými ventily a jinými závitovými komponentami v topných a potrubních okruzích. Další komponenty, jako jsou PEX stlačovací kroužky nebo expanzní šroubení, mohou být potřeba v závislosti na návrhu systému. Instalatéři by měli zajistit, že všechny připojené komponenty jsou hodnoceny pro stejný provozní tlak a teplotu, aby byla zachována integrita systému.
Technický pozadí pro projektanty
Šroubení vytváří mechanické a těsnící spojení mezi PEX potrubím a závitovou komponentou. Tělo z mosazi s niklovým povlakem poskytuje konstrukční pevnost a odolnost proti korozi, zatímco kroužek z EPDM zajišťuje těsné těsnění. Mosazná slitina CW617N je známá svou vysokou tahovou pevností a odolností proti dezinkifikaci, což z ní dělá vhodný materiál pro dlouhodobé použití ve vodních systémech. Označení PN 10 je klíčovým faktorem v návrhu systému, protože určuje maximální povolený tlak pro komponentu. Provozní teplota až do 120 °C je vhodná pro většinu domácích a lehce komerčních aplikací. Doba životnosti a účinnost šroubení závisí na správné montáži, správném systémovém tlaku a na absenci agresivních médií v tekutině.
Služba a provoz
Během provozu šroubení nepožaduje aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly na případné známky úniku, koroze nebo mechanického poškození. Pokud je systém dlouhodobě vypnutý, je vhodné vyprázdnit potrubí, aby se zabránilo mrazu nebo problémům způsobeným kondenzací. Pro tuto komponentu nejsou požadovány konkrétní intervaly údržby, protože je navržena pro dlouhodobé použití za normálních provozních podmínek.
Nejčastější otázky
Může být toto šroubení použito s PEX-AL-PEX potrubím?
Ano, šroubení je vhodné pro PEX potrubí a kompatibilní s variantami PEX-AL-PEX, pokud vnější průměr odpovídá návrhu šroubení.
Je kroužek vyměnitelný?
Kroužek je integrován do šroubení a není navržen pro samostatnou výměnu. Pokud je těsnění poškozené, mělo by být nahrazeno celé šroubení.
Může být toto šroubení použito v uzavřeném okruhu radiace?
Ano, šroubení je vhodné pro radiace pracující za nominálního tlaku PN 10 a teplot až do 120 °C.
Jaká je maximální provozní teplota pro toto šroubení?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.
Doplňkové parametry
| Kategorie: | Set svěrného šroubení s vsuvkou |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.128 kg |
| EAN: | 8595145909094 |
| Druh výrobku: | vsuvka / prodloužení |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:47 |
