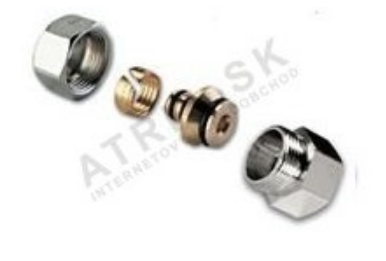

Šroubení s trubkovým čepem - závit ženský, 1/2 palce F x 20 x 2, ALU IVAR.RR 4613 N SET

Detailní popis produktu

Šroubení s trubkovým čepem se často používají v bytových i komerčních topných a sanitárních systémech, kde je třeba připojit trubky Alpex k závitovým komponentám. Tyto šroubení se instalují do systémů jako je podlahové vytápění, oběh teplé vody nebo centrální vytápění. Instalatéři a technici je často používají k připojení trubek Alpex k ventily, radiátory nebo jiné závitové zařízení. Správná instalace zajišťuje beznetekový provoz a dlouhodobou spolehlivost v tlakových systémech.

Korektní výběr a instalace těchto šroubení jsou zásadní pro zachování integrity systému. Šroubení musí být kompatibilní s trubkou Alpex a s vnitřním závitovým rozměrem připojeného komponentu. Musí být také vhodné pro provozní tlak a teplotní podmínky systému. Materiál a těsnící vlastnosti šroubení hrají klíčovou roli při zajištění trvanlivosti a výkonu v provozu.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Nominální tlak	PN 10
EAN	8595145909131
Hmotnost	0,129 kg
Kód	461313
Značka	IVAR

Šroubení je určeno pro nominální tlak PN 10, což znamená, že je vhodné pro systémy pracující při tlaku až 10 bar. Je navrženo pro použití s trubkami Alpex a kompatibilní s vnitřními ženskými závity 1/2 palce. Maximální provozní teplota je 120°C, což z něj dělá vhodný prvek pro aplikace s teplou vodou a vytápění. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby šroubení vyhovovalo požadavkům systému.

Instalace a připojení

Pro instalaci šroubení musí být trubka Alpex čistě přeříznuta a její konec připraven pro vložení. Trubka je poté vložena do šroubení až po zátku, aby byla zajištěna plná kontaktní plocha s těsnícím kroužkem. Šroubení je poté zasroubováno do vnitřního ženského závitu 1/2 palce. Je důležité zkontrolovat, zda je trubka plně vložena a závit dostatečně utažen, aby nedocházelo k neteknutí. Běžné chyby při instalaci zahrnují nedostatečné utažení, nesprávnou délku trubky nebo použití poškozených nebo znečištěných těsnících kroužků. Tyto chyby mohou vést k neteknutí nebo předčasnému poškození spojení.

Kompatibilita a příslušenství

Toto šroubení je specificky navrženo pro použití s trubkami Alpex (IVAR.TA). Není kompatibilní s jinými typy plastových nebo kovových potrubí. Při instalaci je důležité zajistit, že trubka Alpex má správný průměr a že vnitřní závit je čistý a nepoškozený. K instalaci není potřeba žádné další příslušenství, ale je důležité mít k dispozici náhradní těsnící kroužky v případě poškození nebo opotřebení. Související produkty zahrnují další šroubení kompatibilní s Alpex a závitové adaptéry od téže výrobky.

Technický pozadí pro projektanty

Šroubení vytváří spolehlivé mechanické a hydraulické spojení mezi trubkou Alpex a závitovou komponentou. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a mechanickou pevnost, zatímco těsnící kroužek z EPDM zajišťuje těsné spojení. Vlastnosti materiálu mosazi CW617N umožňují dobrou tepelnou a mechanickou stabilitu v tlakových systémech. Šroubení se integruje do systému jako spolehlivý bod připojení pro trubky Alpex, čímž zajišťuje, že systém udržuje svou integritu za provozních podmínek. Trvanlivost a výkon šroubení závisí na správné instalaci, pravidelném údržbě a dodržování specifikací výrobce ohledně tlaku a teploty.

Služba a provoz

Během provozu šroubení nepožaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat spojení na známky neteknutí, zejména po instalaci nebo po jakékoliv změně tlaku v systému. Pokud je detekováno neteknutí, šroubení by mělo být odstraněno, těsnící kroužek zkontrolován a případně vyměněn a spojení znovu sestaveno. Pro tento šroubení nejsou požadovány konkrétní intervaly údržby, protože je navrženo pro dlouhodobé použití za normálních provozních podmínek.

Nejčastější otázky

Může být toto šroubení použito s jinými typy plastových potrubí než Alpex?
Ne, toto šroubení je specificky navrženo pro použití s trubkami Alpex (IVAR.TA). Není kompatibilní s jinými typy plastových nebo kovových potrubí.

Jaká je maximální provozní teplota šroubení?
Šroubení je vhodné pro použití při teplotách až 120°C, což z něj dělá vhodný prvek pro aplikace s teplou vodou a vytápění.

Je těsnící kroužek vyměnitelný?
Ano, těsnící kroužek z EPDM lze vyměnit, pokud dojde k poškození nebo opotřebení. Je důležité použít náhradní těsnící kroužek stejného typu a rozměrů, aby bylo zajištěno těsné spojení.

Může být šroubení použito v tlakových systémech?
Ano, šroubení je určeno pro nominální tlak PN 10, což znamená, že je vhodné pro systémy pracující při tlaku až 10 bar.
