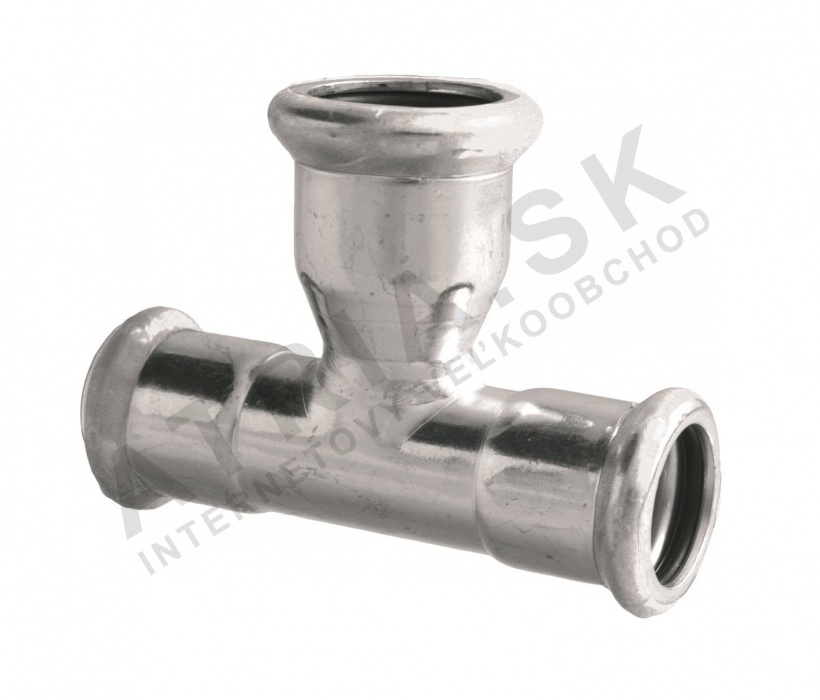

T-kus 15 x 18 x 15 IVAR.IVC44

Detailní popis produktu

Zmenšené T-kusy jsou základními komponenty v uzavřených tlakových soustavách, kde je potřeba rozvětvení bez změny směru hlavní trubky. Tato varianta se často používá v centrálním vytápění, požární ochraně, chlazení a průmyslových vzduchotechnických systémech. Instalatéři pracující v obchodních i bytových budovách často integrují tyto šroubení do systémů vyžadujících vysokou odolnost proti tlaku a široký rozsah provozních teplot. T-kus je navržen pro použití s přípojkami typu přitisk, což zajišťuje netěsnost v prostředích, kde mechanické spoje nejsou vhodné.

Při instalaci do otopných systémů umožňuje T-kus připojení radiátorů nebo topných těles bez přerušení hlavního proudu. V požárních systémech umožňuje rozvětvení dodacích linek do různých zón. Konstrukce z pozinkované oceli poskytuje odolnost v agresivních prostředích, zatímco EPDM těsnící kroužek zajišťuje těsné spojení na spojovacích místech.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,072 kg
Kód	IVC44.151815
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití šroubení v systémech studené i teplé vody, stejně jako v prostředích s teplotními kolísáními. Jmenovitý tlak PN 16 znamená, že šroubení dokáže vydržet tlak až do 16 bar, což je vhodné pro většinu uzavřených otopných a průmyslových aplikací. Tyto parametry jsou klíčové pro určení vhodnosti šroubení pro konkrétní návrh systému a zajištění souladu s hydraulickými a tepelnými požadavky.

Instalace a připojení

T-kus se instaluje pomocí nástrojů pro přitisk kompatibilních s čelistmi typu M. Připojovací rozměry jsou 15 mm, 18 mm a 15 mm, všechny koncové části jsou přitiskové. Během instalace je důležité zajistit, že indikátor tvarování je plně zapnut a nástroje jsou správně zarovnány, aby se zabránilo poškození nebo nedokonalému stlačení. Běžnou chybou je použití nesprávných nástrojů, což může vést k nedokonalému těsnění a potenciálním netěsnostem. Po instalaci by měl být systém otestován na tlakovou pevnost, aby bylo potvrzeno, že spojení je bezpečné.

Kompatibilita a příslušenství

T-kus je kompatibilní s dalšími IVAR přitiskovými komponenty a systémy, které používají čelisti typu M. Je vhodný pro použití s uhlíkovými ocelovými trubkami a systémy s EPDM těsnícími kroužky. Pro instalaci je potřeba nástroj pro přitisk a příslušné čelisti. Nejsou potřeba žádné další povrchové úpravy nebo nátěry, protože šroubení je navrženo pro přímou instalaci bez potřeby pomocných prostředků.

Technický pozadí pro projektanty

Pracovní princip T-kusu je založen na spojení typu přitisk, který stlačí těsnící kroužek mezi trubkou a šroubením, čímž vznikne těsné spojení. Tělo z pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození, což z něj dělá vhodný produkt pro dlouhodobé použití v tlakových systémech. EPDM těsnící kroužek je odolný v širokém rozsahu teplot a médií, včetně vody, suchého vzduchu a inertních plynů. Návrh umožňuje integraci do systémů s různými průměry a vysoká odolnost proti tlaku zajišťuje stabilní výkon za náročných podmínek.

Služba a provoz

T-kus vyžaduje žádnou pravidelnou údržbu za normálních provozních podmínek. Doporučuje se však pravidelné vizuální kontroly, aby byly zjištěny případné známky opotřebení, koroze nebo mechanického poškození. Pokud systém podstupuje extrémní podmínky nebo opakované tlakové rázy, je vhodné provádět kontroly častěji. Absence svarů nebo závitových spojů snižuje riziko selhání, ale integritu přitiskových spojů je stále vhodné ověřovat během pravidelné údržby.

Nejčastější otázky

Lze T-kus použít ve solárních systémech pro ohřev vody?
Ano, T-kus je vhodný pro solární systémy, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci limity 16 bar.

Je T-kus kompatibilní s měděnými trubkami?
Ne, T-kus je navržen pro použití s uhlíkovými ocelovými trubkami a přitiskovými spoji. Měděné trubky vyžadují jiné šroubení a metody připojení.

Lze T-kus použít ve vodovodních systémech?
Ne, produkt není certifikován pro aplikace s pitnou vodou. Je určen pouze pro otopné, požární a průmyslové systémy.

Jaká je maximální povolená teplota pro trvalý provoz?
T-kus je certifikován pro trvalý provoz až do +85 °C, s maximální krátkodobou teplotou +120 °C.
