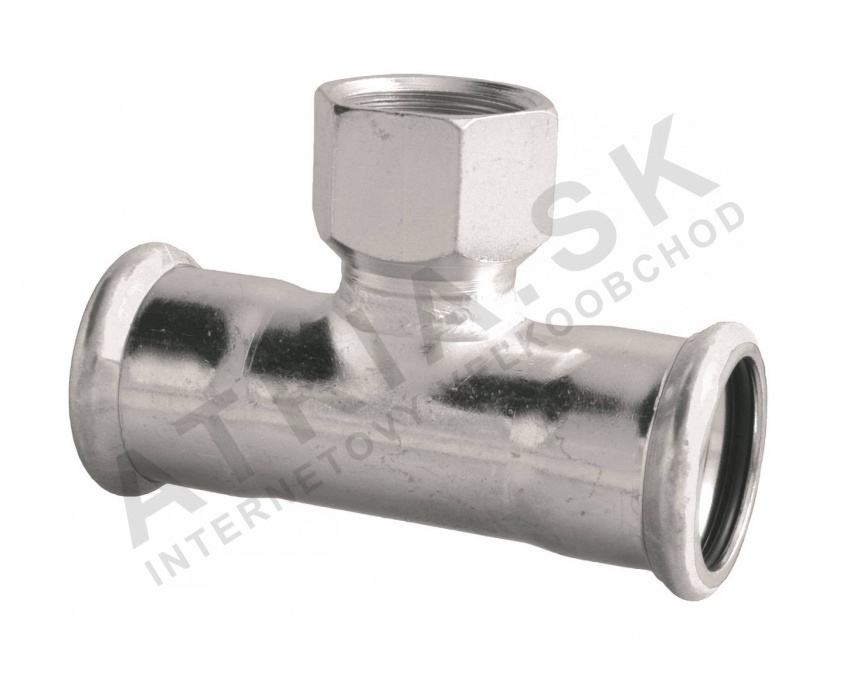

T-kus 35 x Rp 1/2 x 35 IVAR.IVC42

Detailní popis produktu

T-kus se často používá v uzavřených tlakových systémech, jako jsou centrální topení, chlazení, hasicí systémy a průmyslové distribuce vzduchu nebo plynů. Je vhodný jak pro nové instalace, tak pro úpravy systémů, kde je potřeba větvení. Design s 90° úhlem umožňuje změny směru potrubí při zachování kompaktního prostoru. Přípojka je určena pro použití s lisovanými potrubními systémy a je kompatibilní s Type M čelistmi pro bezpečnou montáž. Je vhodný pro prostředí, kde teplota kolísá od -20 °C do +85 °C, s maximální provozní teplotou +120 °C.

Montéři pracující na otopných systémech, průmyslových vzduchových nebo hasicích potrubích najdou tento prvek vhodný pro připojení návratových a tlakových linek. Přípojka není certifikována pro aplikace s pitnou vodou a neměla by se používat v systémech, kde se transportuje pitná voda.

Technické parametry

Provozní rozsah teplot od -20 °C do +85 °C, s maximem +120 °C, umožňuje použití jak v chladném, tak v teplém prostředí. Jmenovitý tlak PN 16 znamená, že prvek vydrží tlak až do 16 bar, což ho činí vhodným pro vysokotlaké aplikace, jako jsou hasicí systémy nebo průmyslové systémy. Tyto parametry jsou zásadní pro správné rozměření přípojky vzhledem k tlakovým a teplotním podmínkám systému.

Montáž a připojení

Montáž zahrnuje připojení T-kusu k lisovaným trubkám pomocí Type M čelistí. Vnitřní závit umožňuje připojení závitových komponent, jako jsou kohouty nebo měřicí přístroje. Rozměry jsou 35 mm na obou koncích a vnitřní závit 1/2 palce (Rp 1/2). Je důležité zajistit, že těsnící kroužek je správně umístěn a že indikátor lisování je zapnutý během montáže, aby se zabránilo únikům. Běžné chyby při montáži zahrnují nesprávné zarovnání čelistí, nedostatečné kontrolování indikátoru lisování nebo použití nekompatibilních čelistí.

Kompatibilita a příslušenství

T-kus je kompatibilní s dalšími IVARovými lisovanými komponenty a systémy s Type M čelistmi. Při montáži zajistěte, že jsou k dispozici vhodné lisovací nástroje a čelisti. Další komponenty, jako jsou kohouty, tlakové manometry nebo průtokoměry, mohou být potřeba v závislosti na návrhu systému. Pro tuto verzi nejsou potřeba žádné konkrétní příslušenství, pokud to nespecifikuje návrh systému.

Technický pozadí pro projektanty

T-kus slouží jako větvení v tlakových systémech. Je vyroben z uhlíkové pozinkované oceli, která poskytuje odolnost vůči mechanickému poškození a korozi. EPDM těsnící kroužek zajistí těsné spojení mezi přípojkou a potrubím. Vlastnosti materiálu umožňují široký rozsah provozních teplot a odolnost vůči vysokému tlaku. Přípojka je navržena pro integraci do uzavřených systémů, kde je potřeba stabilita tlaku a teploty. Doba životnosti a účinnost závisí na kvalitě lisovacího spojení a integrity těsnícího kroužku.

Služba a provoz

Doporučuje se pravidelná kontrola lisovacího spojení a těsnícího kroužku, aby nedocházelo k únikům. Nejsou uvedena konkrétní intervaly údržby, ale během pravidelné údržby by měly být prováděny vizuální kontroly na opotřebení nebo poškození. Před jakoukoliv kontrolou nebo opravou by měl být systém vyrovnán tlakem.

Nejčastější otázky

Může se T-kus použít v hasicích systémech?
Ano, je vhodný pro hasicí potrubí a rozvody s trvalou vodou.

Je T-kus kompatibilní s suchým vzduchem nebo inertním plynem?
Ano, je vhodný pro aplikace s tlakovým suchým vzduchem a inertním plynem, jak je uvedeno v technickém popisu.

Může se T-kus použít v potrubí solárních systémů?
Ano, je vhodný pro instalaci potrubí v solárních systémech, pokud jsou teplotní a tlakové podmínky v rámci specifikací.

Je T-kus vhodný pro aplikace s pitnou vodou?
Ne, není certifikován pro použití s pitnou vodou a neměl by se používat v systémech s transportem pitné vody.
