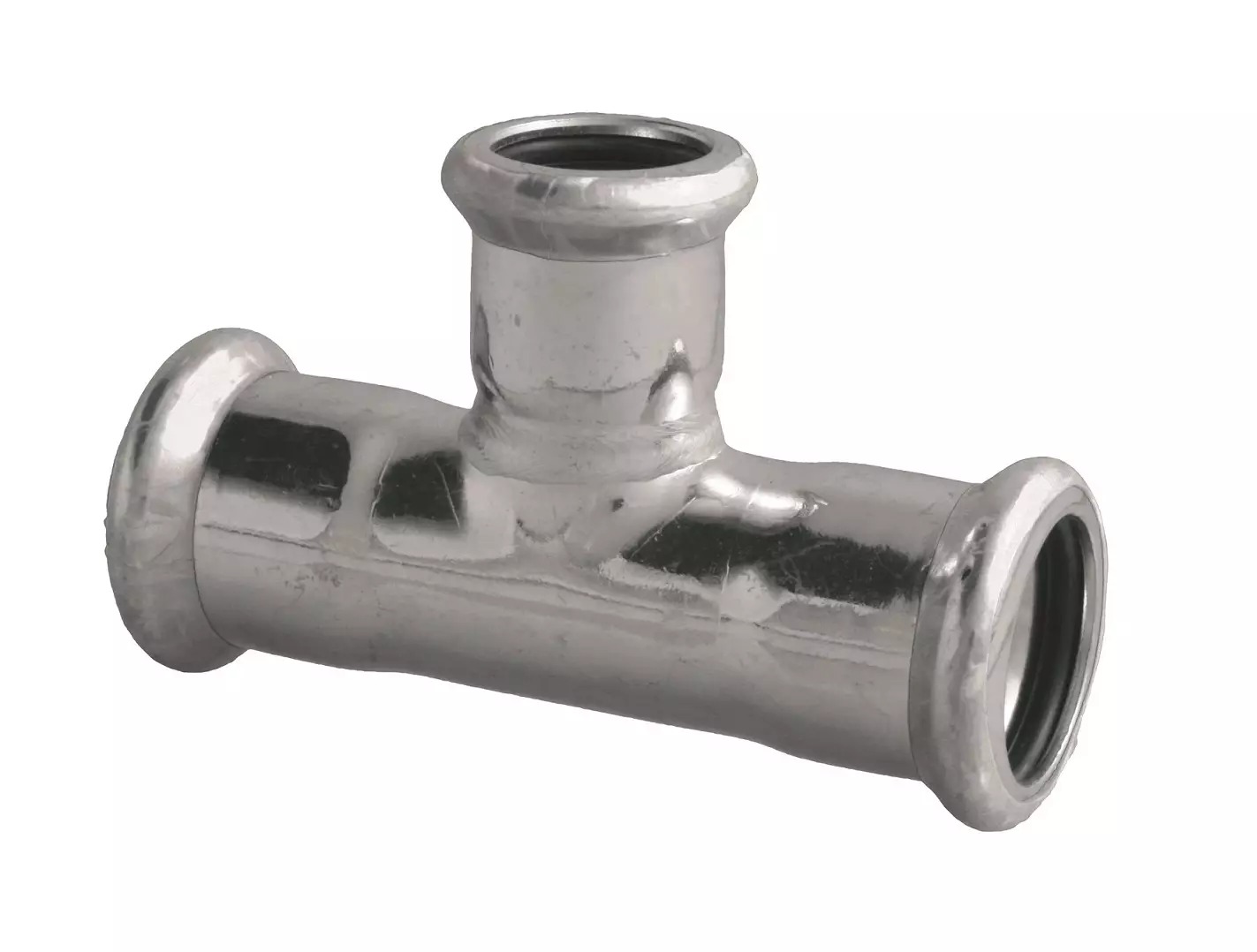

T-kus 90° - zmenšený - C - 108-88,9-108mm

Detailní popis produktu

Zmenšené T-kusy 90° se běžně používají v otopných a průmyslových potrubních systémech, kde jsou potřeba změny směru a rozdělení průtoku. Tento typ spojovacího prvku se často vyskytuje v obchodních a průmyslových budovách, zejména v centrálních otopných systémech, hasicích systémech a sítích stlačeného vzduchu. Instalatéři pracují s těmito komponenty během návrhu, rozšíření nebo údržby systému, zajišťují správné průtokové vlastnosti a integrity tlaku. Tento prvek je určen pro použití ve stlačovacích systémech, kde jsou bezpečné a netěsné spojení základním požadavkem pro dlouhodobou funkčnost.

Při výběru T-kusu pro konkrétní aplikaci musí instalatér zvážit požadavky systému na tlak a teplotu, stejně jako kompatibilitu materiálu s médiem, které je dopravováno. Tento prvek je vhodný pro použití s vodními otopnými systémy, inertními plyny a suchým stlačeným vzduchem, což z něj dělá univerzální komponent pro širokou škálu průmyslových a stavebních aplikací.

Technické parametry

Materiál	uhlíková ocel, zinkovaná
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVC41.10889108
Značka	IVAR

Rozsah provozních teplot od -20°C do +120°C umožňuje použití tohoto T-kusu jak v chladných, tak v horkých prostředích, například v systémech s předehřátou vodou nebo v aplikacích s okolním vzduchem. Hodnota PN 16 znamená, že je vhodný pro systémy s maximálním pracovním tlakem 16 bar, což je běžné pro mnoho otopných a průmyslových potrubních systémů. Tyto parametry jsou základním požadavkem pro správné rozměření a výběr, aby komponenta spolehlivě fungovala za očekávaných provozních podmínek.

Montáž a spojení

T-kus je navržen pro stlačovací spojení, což vyžaduje použití kompatibilního stlačovacího nástroje a těsnicích kroužků z EPDM. Velikosti spojení jsou uvedeny v názvu produktu a musí být ověřeny vzhledem k rozměrům potrubí systému. Během montáže musí instalatér zajistit, že těsnicí kroužek je správně umístěn a že stlačovací nástroj je aplikován rovnoměrně, aby se zabránilo poškození nebo nesprávnému zarovnání. Běžné chyby při montáži zahrnují použití nesprávného stlačovacího nástroje, nekontrolu těsnících ploch na nečistoty nebo neověření hloubky stlačení. Je také důležité zajistit, že systém je vyčerpán a vyprázdněn před zahájením montáže, aby se zabránilo nehodám a zajistilo přesné zarovnání.

Kompatibilita a příslušenství

T-kus je kompatibilní s potrubními systémy se stlačovacími spojeními a uhlíkovým potrubím se stejnými jmenovitými průměry, jak jsou uvedeny v názvu produktu. Je určen pro použití s těsnicími kroužky z EPDM, což je běžné v mnoha stlačovacích systémech. Při montáži je nutné mít k dispozici správný stlačovací nástroj a velikost těsnicího kroužku. K základní montáži nejsou potřeba žádné další produkty, ale návrháři systémů by měli ověřit kompatibilitu s existujícím potrubím a spojovacími prvky, aby zajistili bezproblémovou integraci do celkového rozvrhu systému.

Technický pozadí pro návrháře

T-kus slouží jako směrový a rozdělovací prvek v potrubních systémech se stlačovacími spojeními. Použití uhlíkové oceli zajišťuje dobrou mechanickou pevnost a odolnost vůči mechanickému namáhání, zatímco zinkování poskytuje jistou ochranu proti korozi. Těsnicí kroužek z EPDM zajišťuje těsné spojení mezi prvkem a potrubím, čímž se zabrání úniku. Vlastnosti uhlíkové oceli umožňují udržovat konstrukční pevnost za zadaných tlakových a teplotních podmínek. Integrace tohoto prvku do systému závisí na celkovém hydraulickém návrhu, včetně průtokových rychlostí, tlakových ztrát a rozvrhu systému. Doba životnosti prvku je ovlivněna kvalitou montáže, stavem těsnících ploch a kompatibilitou médií s použitými materiály.

Služba a provoz

Pro tento prvek nejsou stanoveny konkrétní intervaly údržby. Během pravidelných kontrol systému je však vhodné kontrolovat případné známky úniku, koroze nebo mechanického poškození. Zinkování se může v agresivních prostředích postupně poškodit, proto by měly být prováděny pravidelné vizuální kontroly. Pokud je systém vypnutý pro údržbu, měl by být T-kus prohlédnut na případné známky opotřebení nebo nesprávného zarovnání. V případě podezření na únik by měl být systém vyčerpán a prvek prohlédnut na poškození nebo nesprávné těsnění.

Nejčastější otázky

Může být T-kus použit v otopném systému s glykolem?
Ano, T-kus je vhodný pro použití v otopných systémech, pokud je glykol kompatibilní s těsnicím kroužkem z EPDM a materiálem uhlíkové oceli.

Je kompatibilní se stlačovacími nástroji jiných výrobců?
Doporučuje se použít stlačovací nástroj určený výrobcem, aby byla zajištěna správná hloubka stlačení a těsnící výkon.

Může být použit ve stlačeném vzduchovém systému s olejovou mazací soustavou?
Ano, T-kus je vhodný pro použití s suchým stlačeným vzduchem a inertními plyny, včetně systémů s olejovou mazací soustavou, pokud je médium kompatibilní s těsnicím kroužkem z EPDM.

Co by mělo být kontrolováno, pokud systém ukazuje únik v T-kusu?
Kontrolujte těsnicí kroužek na poškození nebo nesprávné umístění, ověřte hloubku stlačení a zajistěte, že plochy potrubí a spojovacího prvku jsou čisté a nepoškozené.
