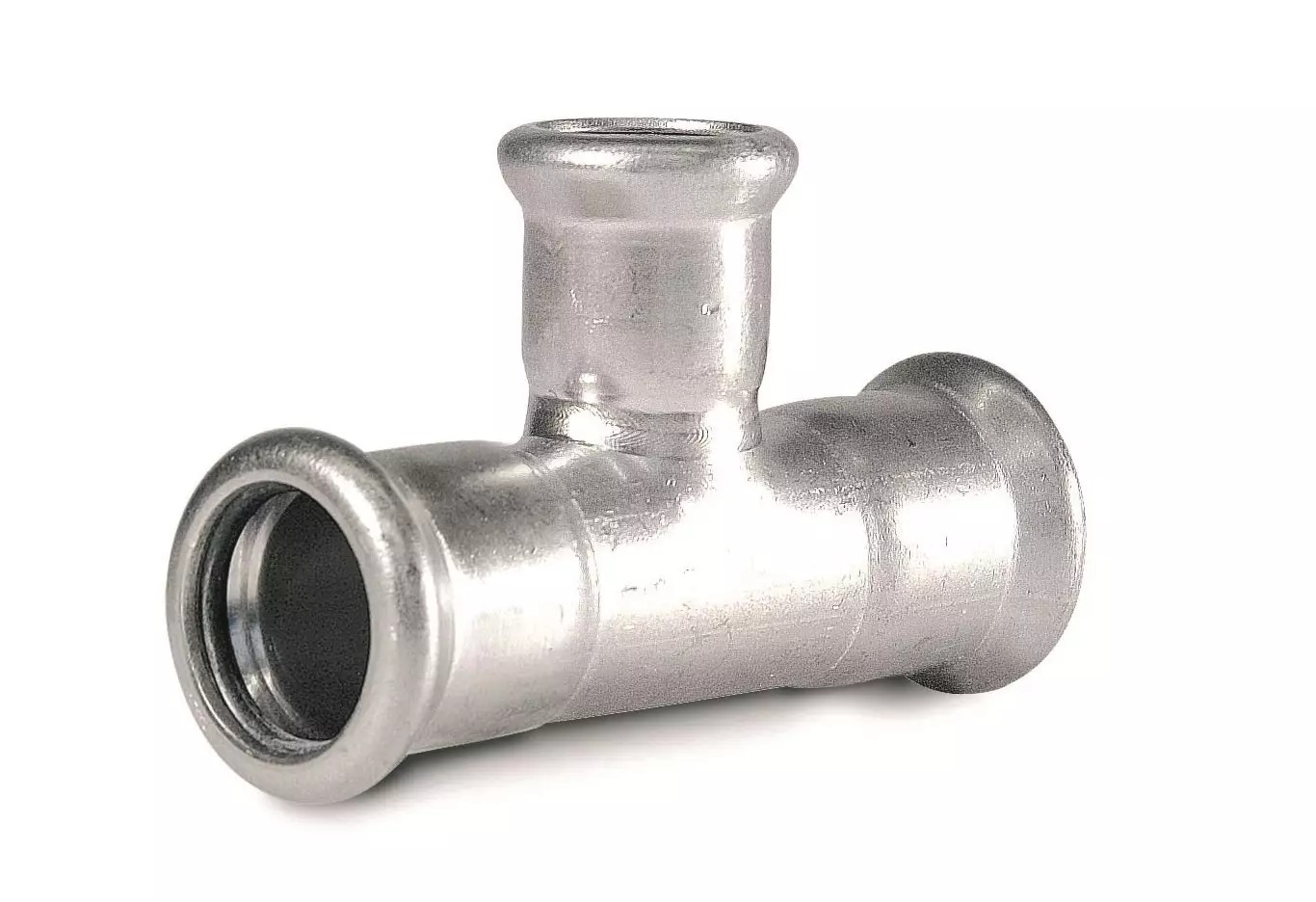

T-kus 90° - zmenšený - N - 108-28-108mm

Detailní popis produktu

T-kus 90° s centrálním zmenšením je navržen k použití v různých stlačených systémech, včetně vytápění, sanitárních, požárních a průmyslových aplikací. Instalatéři pracující s HVAC systémy, solárními tepelnými oběhy nebo sítěmi stlačeného vzduchu najdou tento prvek ideální pro vytváření větvení v uzavřených potrubních systémech. Tato trubka je zvláště vhodná pro prostředí vyžadující odolnost proti korozi a mechanickou odolnost při kolísavých tlacích a teplotách.

Geometrie 90° umožňuje větvení pod úhlem bez výrazného narušení průtoku. S třemi stlačenými připojeními se rychle integruje do stávajícího rozložení pomocí schválených stlačovacích nástrojů. Centrální zmenšení zajišťuje správné rozdělení průtoku a zabraňuje problémům s příliš velkým průměrem potrubí v dolní části systému. To z něj dělá ideální prvek pro aplikace jako jsou zónové ovládání, rozdělovače nebo větvení sekundárního oběhu.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící prstenec
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN41.10828108
Značka	IVAR

Nominální tlak PN 16 znamená, že komponenta dokáže odolat trvalému vnitřnímu tlaku až 16 bar při referenčních podmínkách. Rozsah provozních teplot od -20 °C do +120 °C definuje mez pro dlouhodobou funkčnost. Tyto parametry pomáhají při výběru správného přípojky pro hydraulické a tepelné požadavky systému, zajišťují bezpečný a efektivní provoz jak v nízko- tak v horkovodních obězích.

Montáž a připojení

T-kus vyžaduje tři stlačená připojení pomocí kompatibilních nerezových trubek a stlačovacích nástrojů. Všechny porty mají stejná stlačená rozhraní, což umožňuje konzistentní montáž po celé síti. Před stlačením se ujistěte, že koncové části trubek jsou čisté a bez ostrých hran. Použijte kalibrovaný stlačovací nástroj a dodržujte výrobce doporučené hloubky stlačení, které by měly odpovídají standardnímu měření 54 mm pro tento model. Nedosáhnutí plné hloubky stlačení může vést k únikům nebo selhání těsnění. Běžné chyby při montáži zahrnují špatné zarovnání mezi trubkou a přípojkou, nesprávnou sílu stlačení a použití nekompatibilních nástrojů. Vždy ověřte, že nástroj je nastaven na správnou velikost a že nástroj je v dobrém stavu. Po montáži vizuálně potvrďte, že indikační značka je plně zapojena. To potvrzuje, že hloubka stlačení je správná a těsnění je neporušené.

Kompatibilita a příslušenství

T-kus je speciálně navržen k použití s nerezovými trubkami a stlačenými systémy pracujícími za podobných tlaků a teplot. Je kompatibilní s dalšími IVAR stlačenými komponentami, včetně ohybů, přechodů a ventilů z této sady. Pro kompletní montáž se ujistěte, že všechny příslušenství a trubky jsou také stlačené a označené pro PN 16 a jsou ve stejném rozmezí teplot. Další komponenty, jako jsou trubkové svorky a kompenzátory, mohou být potřeba v závislosti na rozložení systému a místních předpisech.

Technický pozadí pro projektanty

T-kus slouží jako větvení v potrubním systému, udržuje hydraulickou spojitost, zároveň umožňuje změnu směru. Nerezové tělo poskytuje vysokou odolnost proti korozi a usazeninám, což ho činí vhodným pro agresivní kapaliny a dlouhodobou expozici teplu. EPDM těsnící prstenec zajišťuje spolehlivé těsnění v širokém rozmezí teplot a médií. Integrace do systému vyžaduje správné vyvážení průtoku, aby se zabránilo turbulence nebo poklesu tlaku v místě větvení. Vlastnosti materiálu 1.4404 nerezové oceli zajišťují odolnost v obou vlhkých i suchých prostředích, což podporuje dlouhou životnost za správné údržby.

Služba a provoz

Pravidelná inspekce by měla zaměřit na integritu stlačených připojení. Hledejte známky úniku, koroze nebo změny barvy v místech spojení. V případě podezření na poškození je třeba odstranit a nahradit celou část, protože stlačené spoje nelze přepracovat po montáži. V poskytnutých datech nejsou definovány konkrétní intervaly údržby, ale vizuální kontroly během pravidelné údržby systému jsou doporučené. Ujistěte se, že okolní prostředí je volné od nadměrného kmitání nebo mechanického stresu, který by mohl v průběhu času poškodit spojení.

Nejčastější otázky

Může být T-kus použit v solárním tepelném systému?
Ano, je vhodný pro solární tepelné aplikace díky svému rozsahu teplot až +120 °C a odolnosti vůči tepelnému cyklování.

Je T-kus kompatibilní s měděnými trubkami?
Ne, je navržen pouze pro stlačené systémy z nerezové oceli a nemůže být přímo připojen k mědi nebo jiným nekompatibilním materiálům.

Jaký je minimální poloměr ohybu kolem tohoto přípojky?
Minimální poloměr ohybu závisí na průměru a tloušťce stěny trubky, ale by měl být určen podle návrhu systému a místních norem.

Jak je zajištěno těsnění po montáži?
EPDM těsnící prstenec vytváří těsné spojení, když je trubka stlačena do přípojky na správnou hloubku, což je indikováno tím, že indikační značka dosáhne 54 mm.
