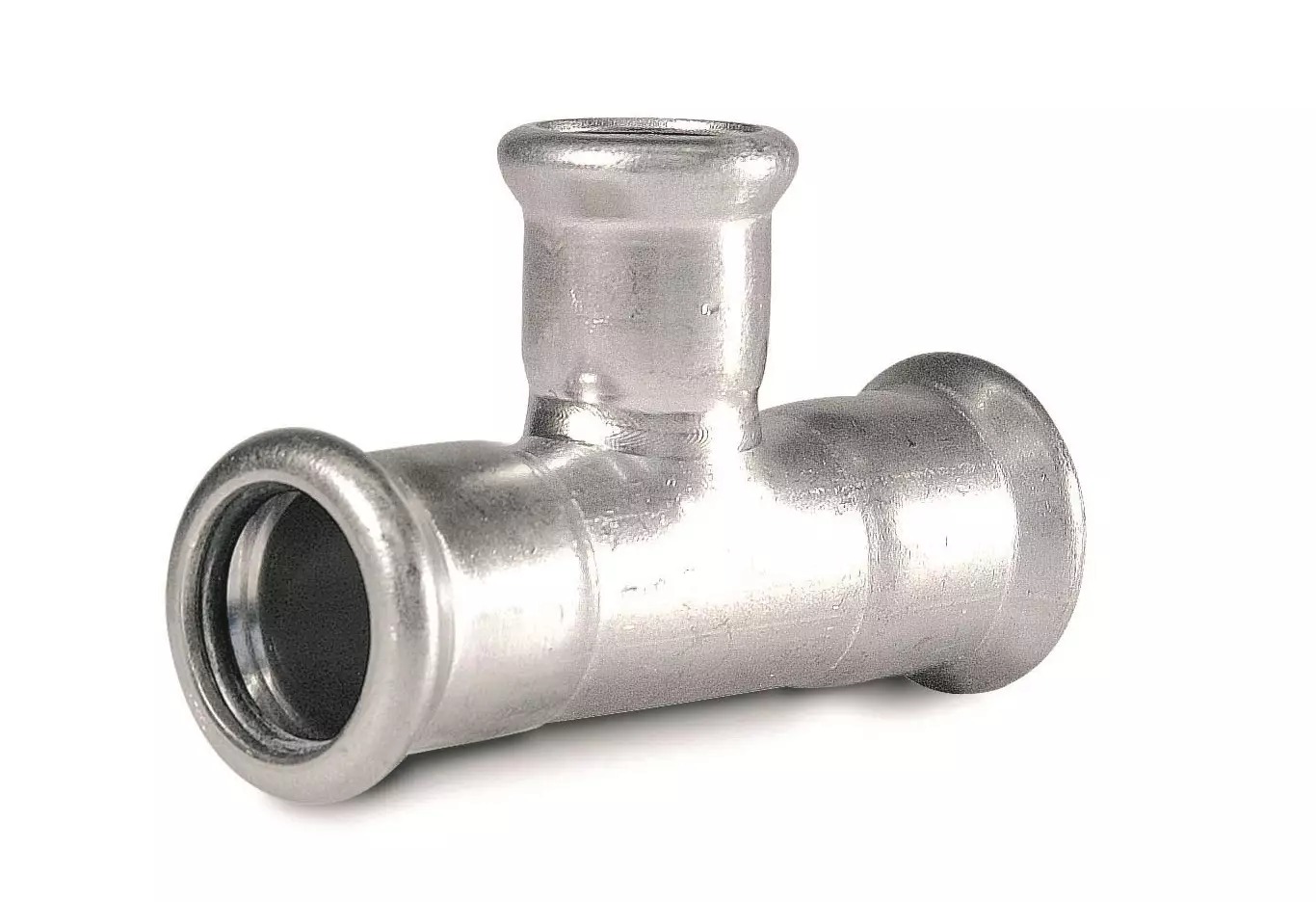

T-kus 90° - zmenšený - N - 42-15-42 mm

Detailní popis produktu

Tento 90° zmenšený T-kus se běžně používá v topení, větrání a klimatizaci (HVAC), v požárních tryskových sítích, v tepelných solárních obvodech a v průmyslových potrubních aplikacích. Poskytuje bezpečné, netěsné spojení mezi třemi stlačenými trubkami různých průměrů, což umožňuje efektivní distribuci průtoku v uzavřených systémech. Instalatéři pracující na bytových, komerčních nebo průmyslových projektech najdou tento prvek ideální pro integraci větví do stávajících potrubních tras, přičemž zachovávají hydraulickou rovnováhu.

Přípojka je vhodná pro použití jak v nových, tak v rekonstruovaných instalacích, kde je potřeba změna směru a přechod mezi velikostmi. Podporuje širokou škálu médií včetně vody, páry, vzduchu a inertních plynů, což z ní dělá univerzální prvek pro různé systémové požadavky. Její odolný design zajišťuje kompatibilitu s vysokotlakými prostředími a proměnlivými provozními podmínkami typickými pro moderní stavební inženýrství.

Technické parametry

Jmenovitý tlak PN 16 označuje maximální povolený tlak při standardních provozních teplotách, což zajišťuje bezpečné použití v středotlakých systémech. Rozsah provozních teplot zahrnuje minimum -20 °C a maximum +85 °C s přerušovaným vystavením až do +120 °C. Tyto parametry jsou zásadní pro správné rozměření a výběr systému, zejména při návrhu obvodů vystavených extrémním podmínkám, jako je ochrana před mrazem nebo obvody teplé vody.

Montáž a připojení

Montáž vyžaduje stlačovací nástroj kompatibilní s výrobcem určeným stlačovacím systémem. Přípojka spojuje tři potrubí pomocí stlačovacích spojů: dvě vnější větve s vnitřním průměrem 42 mm a jedna střední větev s průměrem 15 mm. Před sestavením se ujistěte, že všechny koncové části potrubí jsou čisté, bez hrubek a zcela sedají na přípojce. Stlačovací proces proveďte podle doporučených nastavení nástroje výrobce, aby byl vytvořen konzistentní, netěsný spoj.

• Ověřte, že tloušťka stěny potrubí odpovídá specifikacím přípojky.
• Použijte kalibrovaný stlačovací nástroj, abyste aplikovali rovnoměrný tlak, dokud indikátor nástroje nepotvrdí plnou stlačení.
• Kontrolujte finální spoj na viditelné znaky poškození nebo špatného zarovnání.

Běžnou chybou během montáže je použití nesprávného nástroje nebo nedostatečného tlaku, což může vést k nedokonalému stlačení a potenciálním únikům. Vždy sledujte pokyny výrobce nástroje a dvořitě zkontrolujte zarovnání stlačovacích čelistí před aktivací.

Kompatibilita a příslušenství

Tento T-kus je navržen k použití s příslušnými rozměry stlačovacích nerezových potrubí. Je kompatibilní s dalšími komponenty z řady IVAR IVN40 a IVN41, včetně ohybů, přechodů a ventilů. Pro zajištění integrity celého systému se ujistěte, že všechna připojená potrubí a přípojky jsou vyrobená podle stejného stlačovacího standardu a mají shodné závity a těsnící profily.

Technický pozadí pro návrháře

Jako součást stlačovacího systému závisí tento T-kus na mechanické deformaci stěny potrubí k vytvoření těsného spoje. Nerezové tělo odolává korozi a udržuje svou konstrukční odolnost v průběhu času, zatímco EPDM těsnící kroužek poskytuje flexibilitu a bariéru proti únikům. V aplikacích HVAC a průmyslových systémech hraje roli v udržování průtokových rychlostí a tlakových ztrát v přijatelných mezích. Návrháři systémů by měli zohlednit termické roztažnosti materiálu a připravit případné kompenzace v komplexních rozvětvených systémech.

Jeho výkon závisí na správné montáži a dodržování stlačovacích tolerancí. Vlastnosti materiálu také přispívají k dlouhodobé spolehlivosti, zejména v prostředích s chemickým vystavením nebo vysokou vlhkostí.

Služba a provoz

Pro tento přípojku není běžná údržba potřeba díky jejímu těsnému, bezmechanickému návrhu. Doporučuje se však pravidelné vizuální kontroly, aby byly detekovány známky mechanického stresu nebo koroze. Pokud systém zažije náhlý pokles tlaku nebo neobvyklý hluk, zkontrolujte možné úniky na spojích. Opakované stlačení není doporučeno, pokud přípojka byla poškozena během montáže nebo vystavena nadměrnému vibraci.

Nejčastější otázky

Může být tento T-kus použit s měděnými potrubími?
Ne, stlačovací systém vyžaduje kompatibilní nerezová potrubí se stejným stlačovacím profilem a tloušťkou stěny. Měď nelze s touto přípojkou použít.

Je tato přípojka vhodná pro vakua?
Není určena pro vakua. Návrh je určen pro aplikace s kladným tlakem až do uvedeného jmenovitého tlaku a teplotních mezí.

Jaká je minimální poloměr ohybu pro 42 mm větev?
Minimální poloměr ohybu závisí na materiálu potrubí a jeho tloušťce stěny, ne na samotné přípojce. Podrobnosti najdete v dokumentaci výrobce potrubí.

Degraduje EPDM těsnící kroužek v průběhu času?
EPDM odolává většině běžných kapalin a teplotních změn v rámci uvedeného rozsahu. Degradace není pravděpodobná za běžných provozních podmínek.
