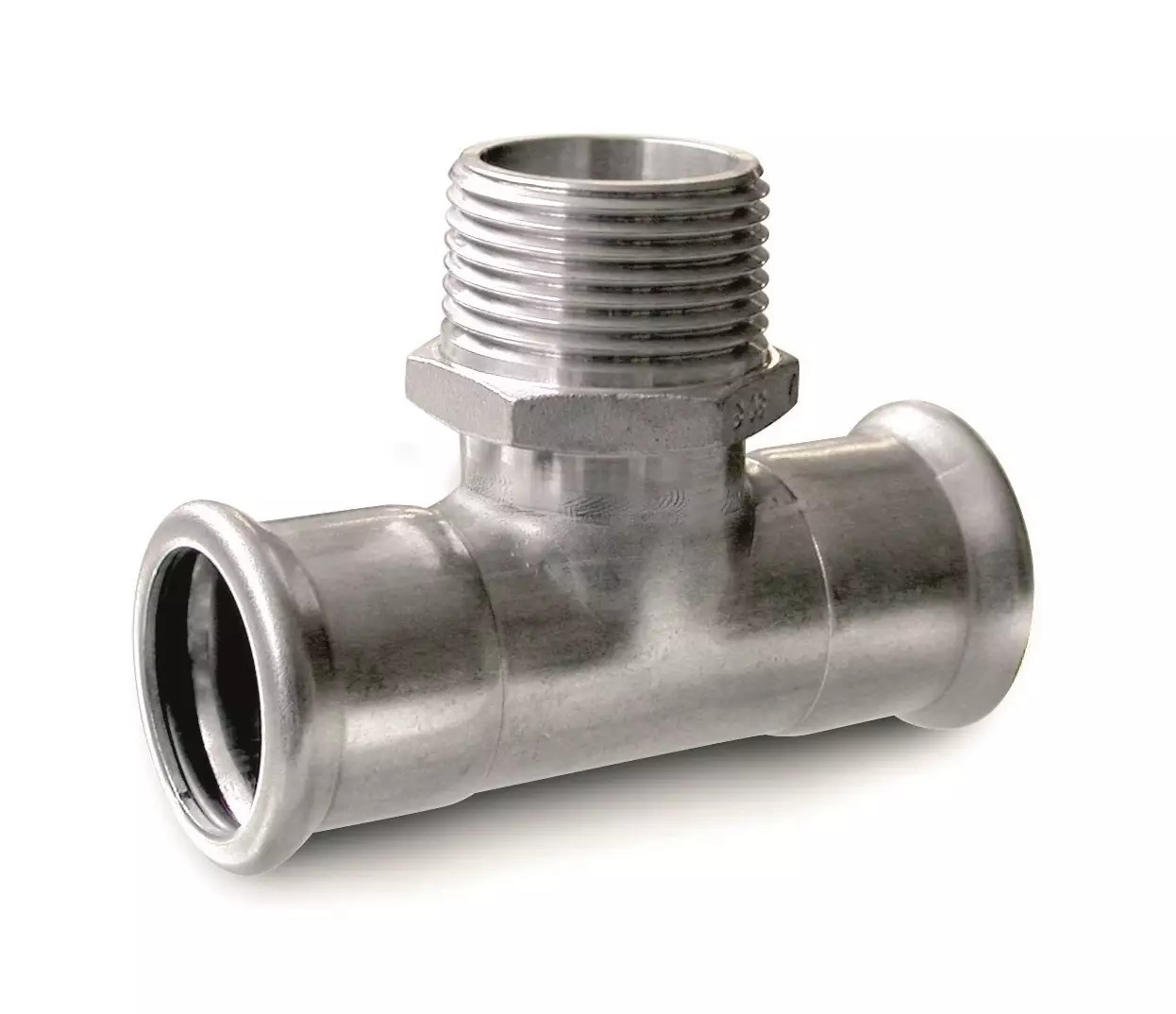

T-kus 90° - s mužským závitem - N - 35-R5/4"-35mm

Detailní popis produktu

T-kus 90° se často používá v otopných, instalatérských a průmyslových systémech, kde je potřeba větvení v pravém úhlu. Je vhodný pro aplikace jako sanitární instalace, hasicí trubky, solární systémy a systémy s inertním plynem. Konstrukce z nerezové oceli zajišťuje odolnost v prostředí s kolísajícími teplotami a různými médiemi. Instalatéři pracující na bytových, komerčních nebo průmyslových projektech si s touto trubkovou vložkou vytvoří spolehlivá větvení v systémech s přitiskem na mužský závit.

Jeho přitisknuté spoje na dvou stranách a mužský závit na třetí umožňují integraci do hybridních systémů, kde některé komponenty jsou přitisknuté a jiné mají závit. Tato trubková vložka je zvlášť užitečná v systémech, kde je potřeba větvení na závitovou trubku nebo ventil, například u připojení kotle nebo nádrže na roztažnost. Rozsah provozní teploty zaručuje kompatibilitu s chladnými i teplými vodními systémy, stejně jako s solárními a průmyslovými aplikacemi.

Technické parametry

Materiál	Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN43.351435
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že trubková vložka je vhodná pro systémy pracující až do 16 bar. Rozsah provozní teploty od -20 °C do +85 °C, s maximem +120 °C, umožňuje použití v chladných i teplých vodních systémech. Tyto parametry jsou klíčové pro určení kompatibility s tlakem a typem médií, čímž se zaručí, že trubková vložka může být použita v širokém rozsahu aplikací bez poškození integrity.

Montáž a připojení

T-kus se montuje pomocí přitiskovacího nástroje na dvě strany s přitiskem a běžným šroubovákem nebo klíčem na závitovou stranu. Mužský závit je navržen pro standardní trubkové připojení a přitisknuté spoje vyžadují správně rozměrovaný přitiskovací kroužek a nástroj. Instalatér musí zajistit, že přitisknuté spoje jsou plně sedící a kontrolní značka je viditelná na 54 mm. Běžné chyby při montáži zahrnují použití špatně rozměrovaného nástroje, nekontrolu kontrolní značky nebo nedbalé sednutí kroužku. Před uvedením systému do provozu vždy ověřte spojení.

Kompatibilita a příslušenství

T-kus je kompatibilní s jinými trubkovými vložkami a trubkami s přitiskem z nerezové oceli ve výbavě IVAR. Je určen pro použití s EPDM kroužky a přitiskovacími kroužky správné velikosti. Pro běžnou montáž nejsou potřeba žádné další příslušenství. Není kompatibilní s měděnými nebo plastovými systémy s přitiskem. Instalatéři by měli zajistit, že všechny komponenty jsou z téže značky, aby udrželi integritu systému a zabránili únikům.

Technický pozadí pro projektanty

T-kus vytváří větvení v pravém úhlu, což umožňuje integraci závitové komponenty do systému s přitiskem. Materiál z nerezové oceli (1.4404 / 316L) poskytuje odolnost proti korozi a udržuje strukturní integritu při různých teplotách a tlacích. EPDM kroužek zajišťuje těsné spojení mezi přitisknutými spoji. Tato konstrukce umožňuje flexibilitu v rozvrhu systému, přičemž udržuje výhody systému s přitiskem, jako je rychlá montáž a těsná spojení. Maximální provozní teplota a tlak jsou klíčové faktory pro určení vhodnosti trubkové vložky pro danou aplikaci.

Služba a provoz

Během běžného provozu není pro tuto trubkovou vložku potřeba pravidelné údržby. Je však důležité vizuálně kontrolovat spojení na známky opotřebení nebo poškození, zejména po spuštění systému nebo po obdobích nečinnosti. Pokud je zjištěn únik, spojení musí být demontováno a znovu přitisknuto. EPDM kroužek by měl být vyměněn, pokud ukazuje známky degradace. Doba životnosti trubkové vložky závisí převážně na kvalitě montáže a na podmínkách systému, ve kterém je použita.

Nejčastější otázky

Může být T-kus použit v solárních systémech?
Ano, je vhodný pro solární systémy, protože má maximální provozní teplotu +120 °C a je kompatibilní s médiy běžně používanými v těchto systémech.

Je kompatibilní s měděnými trubkami s přitiskem?
Ne, je navržen pro systémy z nerezové oceli s přitiskem a není kompatibilní s mědí nebo jinými materiály.

Může být použit s inertními plyny?
Ano, je vhodný pro použití s inertními plyny, jak je uvedeno v určených aplikacích.

Co se má udělat, pokud je kontrolní značka po přitisknutí neviditelná?
Spojení musí být demontováno a znovu přitisknuto, aby byla kontrolní značka viditelná na 54 mm, jak je uvedeno v pokynech k montáži.
