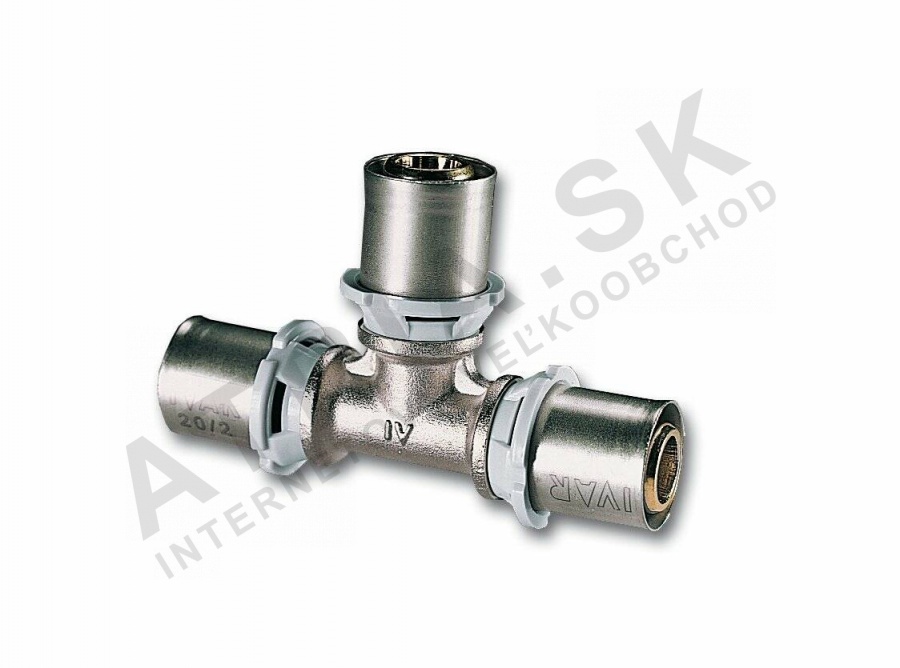

T-kus stlačovací, 18 x 18 x 18 IVAR.PT 5720
Kód: 512054Související produkty
Detailní popis produktu
Tento stlačovací T-kus se běžně používá v bytových i komerčních topných a sanitárních systémech, kde je třeba vložit odbočku do stávající trubky. Instalatéři pracující s potrubím ALPEX budou tento prvek vhodný pro aplikace jako jsou obvodová topení, rozdělení teplé vody nebo topné rozdělovače. Konstrukce umožňuje rychlou a bezpečnou montáž pomocí standardních stlačovacích nástrojů, čímž zajišťuje netěsné spojení jak při novostavbách, tak při rekonstrukcích.
Kompaktní rozměry 18 x 18 x 18 mm z něj dělají ideální volbu pro úzká místa, zatímco konstrukce z nikl galvanicky pokoveného bronzu zaručuje odolnost proti korozi a mechanickému opotřebení. Tento přípoj je určen pro použití s potrubím ALPEX stejného průměru, což zajišťuje kompatibilitu a jednoduchou montáž v systémech s jednotnými rozměry potrubí.
Technické parametry
| Materiál | nikl galvanicky pokovený bronz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,145 kg |
| Kód | 512054 |
| Značka | IVAR |
Montáž a spojení
Pro montáž stlačovacího T-kusu nejprve ujistěte, že koncové části potrubí ALPEX jsou čisté a bez nečistot. Vložte potrubí do přípoje až po zastavovací značku. Použijte stlačovací nástroj kompatibilní s čelistmi typu B-F-TH, abyste rovnoměrně zatlačili na obvod přípoje. Po stlačení ověřte spojení měřítkem go/no-go, abyste potvrdili správnou hloubku a šířku stlačovacího zářezu. Běžné chyby zahrnují nedostatečný stlačovací tlak nebo špatnou srovnatnost, což může ohrozit integritu spojení. Před přechodem na další spojení vždy ověřte funkčnost spojení.Kompatibilita a příslušenství
Tento T-kus je speciálně navržen pro použití s potrubím ALPEX stejného průměru. Vyžaduje stlačovací nástroj s čelistmi typu B-F-TH pro správnou montáž. Podle rozvrhu systému mohou být potřeba i další prvky, jako jsou přímé stlačovací přípoje nebo ohyby. Ujistěte se, že všechny přípoje a nástroje pocházejí od téže výrobky nebo jsou certifikovány pro použití s daným typem potrubí.Technický pozadí pro projektanty
Spojení stlačováním funguje tím, že deformuje kovovou trubku kolem stěny potrubí, čímž vytváří mechanické i hydraulické těsnění. Nikl galvanicky pokovený bronz CW617N nabízí vysokou pevnost a odolnost proti korozi, což z něj dělá vhodný materiál pro dlouhodobé vystavení vodě a páře. Těsnicí materiál z EPDM poskytuje pružnost a udržuje těsné spojení i při tepelné dilataci. Integrace do systému závisí na průtoku a tlaku, přičemž třída PN 10 omezuje maximální povolený tlak. Limit provozní teploty +120 °C je klíčový pro systémy s teplou vodou nebo s okruhy vyzařovacího vytápění.Služba a provoz
Během normálního provozu není pro tento přípoj požadováno pravidelné údržbové servis. Doporučuje se však periodicky kontrolovat systém na známky netěsnosti nebo ztráty tlaku, zejména po spuštění systému nebo po obdobích nečinnosti. Podezřelé závady je třeba vyšetřit odpojením a znovustlačením dotyčného spojení pomocí správných nástrojů. Pro tento prvek nejsou stanoveny žádné plánované intervaly údržby.Nejčastější otázky
Lze tento T-kus použít s měděným nebo PEX potrubím?
Ne, tento přípoj je speciálně navržen pro potrubí ALPEX. Použití s jinými materiály může vést ke spolehlivosti spojení.
Je tento přípoj vhodný pro parní topné systémy?
Ano, pokud provozní teplota nepřekročí +120 °C a tlak zůstane v rámci limity PN 10.
Lze nainstalovat více T-kusů za sebou na jednom potrubí?
Ano, pokud každé spojení splňuje pokyny výrobce a celkový tlak i průtok systému jsou v přijatelných mezích.
Jaký stlačovací nástroj je potřeba pro montáž?
Pro správné a konzistentní stlačení je potřeba stlačovací nástroj s čelistmi typu B-F-TH.
Doplňkové parametry
| Kategorie: | T-úhelníky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.145 kg |
| Druh výrobku: | T-kus |
| Průměr trubky: | 18 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:53 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
