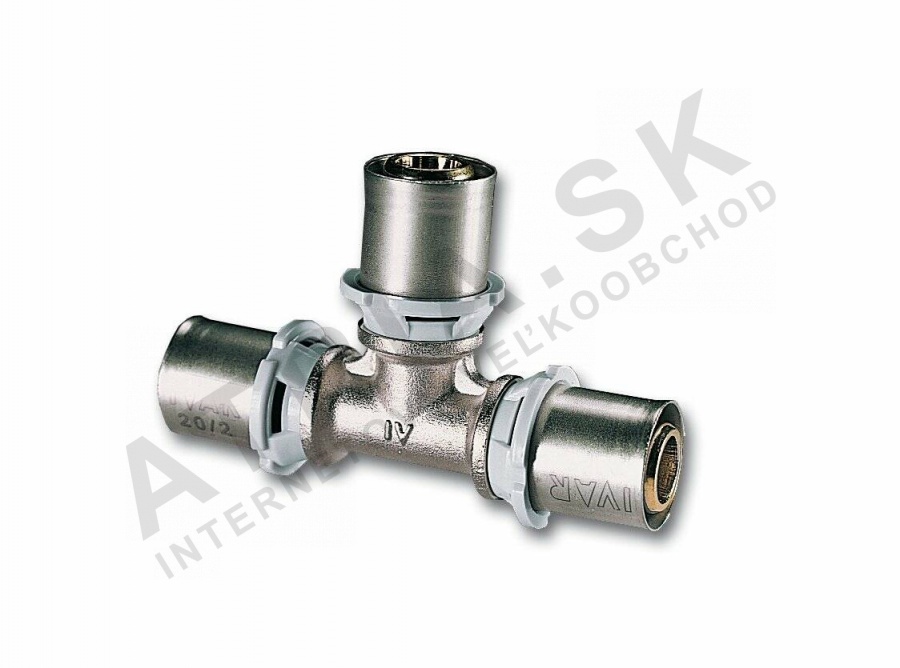

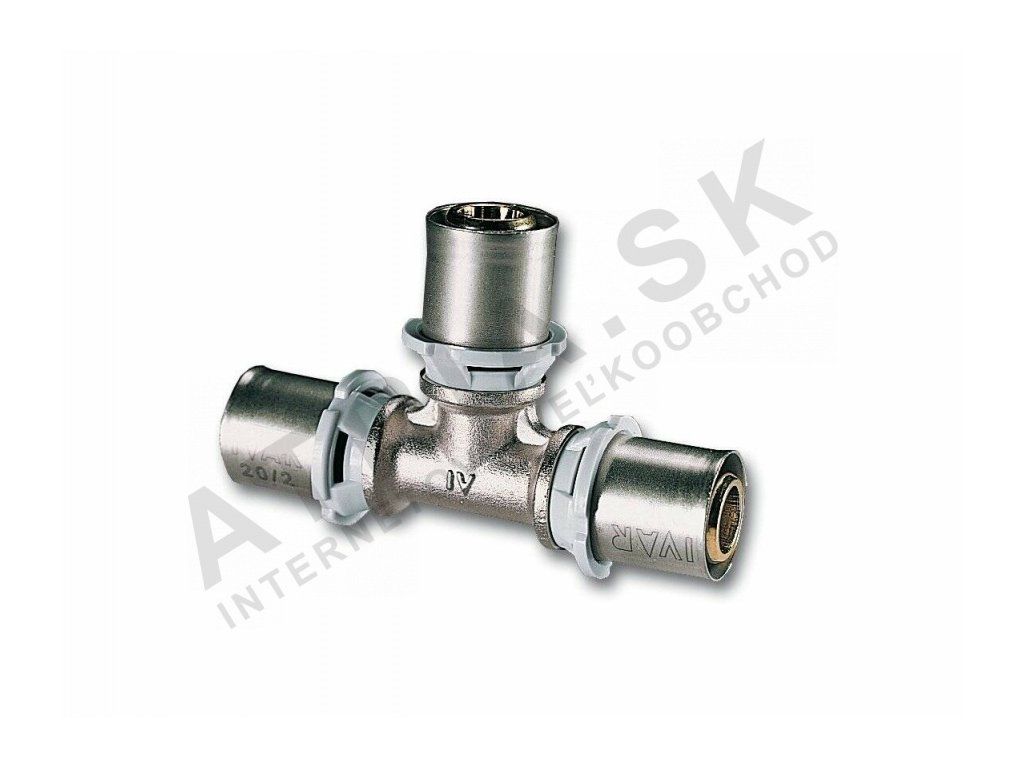

T-spoj stlačovací, 75 x 75 x 75 IVAR.PT 5720
Kód: 86775300Související produkty
Detailní popis produktu
Tento stlačovací T-spoj se běžně používá v obytných i komerčních budovách pro spojování větví v topných, potrubních a kanalizačních systémech. Instalatéři jej integrují do systémů vyžadujících T-tvarové spojení mezi stejnorozměrnými potrubími ALPEX. Spona podporuje standardní domácí i průmyslové aplikace, jako je podlahové vytápění, rozdělení teplé vody a obecné potrubní obvody.
Design zajišťuje bezpečné a netěsné spojení v prostředí se středním tepelným namáháním. Instalatéři by měli zajistit, že všechny koncové části potrubí jsou čisté a bez nečistot před stlačením, a že médium systému nepřekročí stanovené provozní limity. Správná srovnání během instalace pomáhá zabránit namáhání spojů a udržuje dlouhodobou výkonnost.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| EAN | 4013960370782 |
| Hmotnost | 2,593 kg |
| Kód | 86775300 |
| Značka | IVAR |
Instalace a připojení
Tento stlačovací T-spoj je navržen pro použití s potrubími ALPEX stejného průměru. Před instalací ověřte, že koncové části potrubí jsou nepoškozené a správně zříznuté. Vložte koncové části potrubí plně do spony až do zastavovacího bodu. Použijte kalibrovaný stlačovací nástroj kompatibilní s čelistmi B-F-TH pro tvarování spoje. Zkontrolujte, zda se stlačovací značka po stlačení zarovná s indikačním prstenem. Běžné chyby zahrnují nedostatečnou hloubku vložení a použití nekompatibilních čelistí, což může ohrozit integritu spoje.Kompatibilita a příslušenství
Tato spona je specificky vyvinuta pro potrubní systémy ALPEX. Při objednávání zajistěte dostatečné množství potřebných násad a těsnění. V databázi nejsou uvedeny žádné další související produkty.Technický pozadí pro projektanty
Princip fungování spočívá v mechanické deformaci kovové spony kolem plastové stěny potrubí, čímž vznikne trvalý spoj. Mosaz CW617N s niklovým povlakem nabízí vysokou odolnost proti korozi a mechanickou pevnost. Neželezná ocelová násada zvyšuje odolnost v agresivních prostředích, zatímco EPDM těsnění poskytuje pružnost a chemickou kompatibilitu. Projektanti by měli zohlednit rozdíly v tepelné roztažnosti mezi materiály při plánování rozložení. Dlouhodobá účinnost závisí na správné instalaci a dodržování limitů tlaku a teploty.Služba a provoz
Tato komponenta nevyžaduje pravidelnou údržbu. Při pravidelném prohlížení systému vizuálně zkontrolujte případné známky netěsnosti nebo deformace. Vzhledem k tomu, že dokumentace neuvádí konkrétní intervaly údržby, obracejte se na technický list výrobce pro další pokyny.Nejčastější otázky
Může být tento stlačovací T-spoj použit s jinými typy potrubí než ALPEX?
Ne, je specificky navržen pro potrubí ALPEX a nemusí poskytovat spolehlivé spojení s alternativními materiály.
Je možné znovu použít sponu, pokud je stlačovací značka poškozená?
Ne, jakmile je spona stlačena, nelze ji znovu použít nebo opravit a musí být nahrazena celá.
Odráží EPDM těsnění běžné chemikálie v topných systémech?
Ano, EPDM těsnění je kompatibilní s většinou běžných topných médií, včetně roztoků glykolu a pitné vody.
Jaký typ stlačovacího nástroje je potřeba pro instalaci?
Pro správné tvarování spoje je potřeba stlačovací nástroj vybavený čelistmi B-F-TH.
Doplňkové parametry
| Kategorie: | T-úhelníky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.593 kg |
| EAN: | 4013960370782 |
| Druh výrobku: | T-kus |
| Průměr trubky: | 63 mm a více |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:50:10 |
