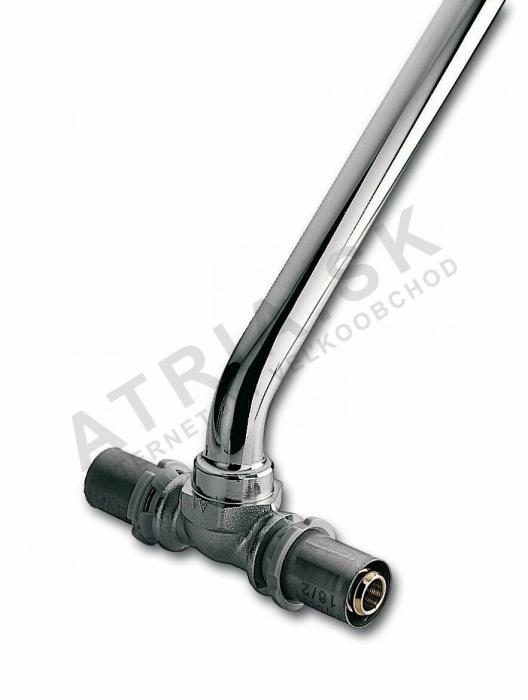

T-kus PRESS - s připojovacím potrubím, 20 x 15 x (300) x 20 IVAR.PT 5716

Detailní popis produktu

T-kus pro stlačení se často používá v bytových i komerčních topných systémech pro připojení potrubí ALPEX k radiátorovým kohoutům. Je vhodný pro instalace, kde je potřeba T-větve pro připojení svislého potrubí ke dvěma vodorovným větvím. Tato trubková vložka je navržena pro použití s nástroji na stlačení a určena pro trvalé, netěsné spojení v uzavřených topných okruzích. Často se používá v radiátorových okruzích, v systémech podlahového vytápění a jiných nízkotlakých hydronických aplikacích.

Instalatéři pracující v prostředí HVAC budou tento komponent považovat za zásadní pro vytváření větvených spojení v potrubních trasách. Kompaktní design a standardní rozměry umožňují kompatibilitu se standardními potrubními trasami a způsoby instalace. Provozní teplota až +120 °C zaručuje, že je vhodný pro konvenční topné systémy se standardními vodními teplotami.

Technické parametry

Materiál	Mosaz s niklovým povlakem CW617N
Jmenovitý tlak	PN 10
Hmotnost	0,249 kg
Kód	512079
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že vložka je vhodná pro systémy pracující maximálně při 10 bar. To z ní dělá vhodnou pro většinu standardních topných systémů. Kombinace mosazního těla s niklovým povlakem a nerezového kroužku zajišťuje odolnost proti korozi a mechanickou pevnost. EPDM těsnění poskytuje spolehlivé těsnění jak v chladné, tak v horké vodě.

Instalace a připojení

Pro instalaci T-kusu nejprve zkontrolujte, zda je potrubí ALPEX čistě zříznuté a bez ostrých hran. Vložte potrubí do vložky až po zastavovací značku. Použijte nástroj na stlačení kompatibilní s kleštěmi typu B-F-TH, abyste vytvořili bezpečné spojení. Zkontrolujte, zda je stlačovací značka plně tvarována a symetrická kolem vložky. Běžné chyby zahrnují nedostatečný stlačovací tlak nebo použití nekompatibilního nástroje, což může vést k únikům nebo předčasnému poškození.Kompatibilita a příslušenství T-kus je speciálně navržen pro použití s potrubím ALPEX stejného průměru. Vyžaduje nástroj na stlačení kompatibilní s kleštěmi typu B-F-TH. Další komponenty, jako jsou stlačovací kroužky a EPDM těsnění, nejsou potřeba, protože jsou již integrovány do vložky. Ujistěte se, že tlak a teplota systému nepřekročí limity PN 10 a +120 °C.

Technický pozadí pro projektanty

T-kus funguje tím, že pomocí nástroje na stlačení vytvoří mechanické spojení mezi potrubím ALPEX a vložkou. Mosazní tělo s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi. Nerezový kroužek zajišťuje pevné uchopení potrubí, zatímco EPDM těsnění zabraňuje únikům. Integrace do systému závisí na kvalitě použitých stlačovacích nástrojů a dodržení pokynů pro instalaci. Trvanlivost je ovlivněna kvalitou stlačení a provozními podmínkami systému.

Služba a provoz

T-kus nevyžaduje pravidelnou údržbu. Během provozu ujistěte, že tlak systému zůstává v rámci limity PN 10 a že teplota nepřekročí +120 °C. Během pravidelných inspekci systému zkontrolujte, zda nejsou přítomny známky úniku nebo deformace. Pokud byly zjištěny jakékoliv problémy, vložku je třeba okamžitě vyměnit.Nejčastější otázky

Může se tento T-kus použít s jinými typy potrubí než ALPEX?
Ne, tato vložka je speciálně navržena pro potrubí ALPEX a není kompatibilní s jinými materiály potrubí nebo systémy.

Je kompatibilní se všemi nástroji na stlačení?
Měly by se používat pouze nástroje kompatibilní s kleštěmi typu B-F-TH, aby bylo zajištěno správné stlačení.

Jaká je maximální provozní teplota?
Vložka je schválena pro provoz až do +120 °C, jak je uvedeno v technických údajích.

Může být použita v systémech s vysokým tlakem?
Ne, jmenovitý tlak je PN 10, což odpovídá maximálnímu tlaku 10 bar. Překročení tohoto limitu není doporučeno.
