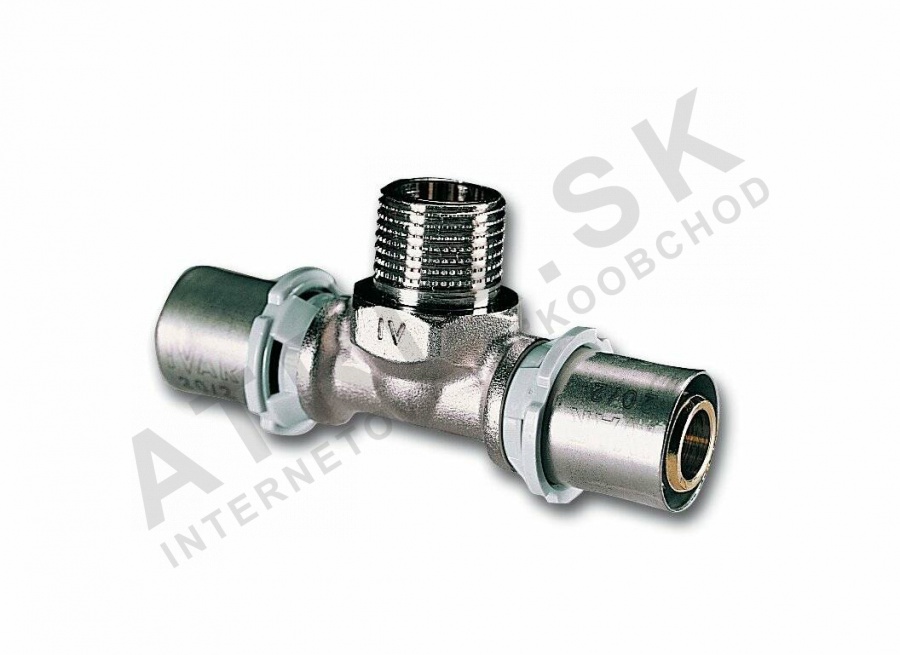

T-kus stlačovací - závitový, 16 x 3/4 palce M x 16 IVAR.PT 5721

Detailní popis produktu

Stlačovací T-kusy jsou základními komponenty v topných a potrubních systémech, kde je potřeba větvení v potrubní síti spojené stlačováním. Tato verze se často používá v obytných i komerčních budovách pro připojení potrubí ALPEX k závitovým komponentám, jako jsou ventily, radiátory nebo rozdělovače. Instalatéři a technici pracující s systémy stlačování budou tento T-kus vhodný pro aplikace, kde je na jednom z tří spojovacích míst potřeba závitový konec. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a kompatibilitu se standardními stlačovacími nástroji a armaturami.

Správné vybavení a montáž tohoto T-kusu jsou klíčové pro udržení integrity systému a zabránění únikům. Rozměry a materiálové vlastnosti musí být v souladu s celkovým návrhem systému a typem médií, které jsou dopravovány, jako je voda nebo topná média. Tento komponent se obvykle používá v systémech, kde provozní teplota nepřesahuje 120 °C a tlak zůstává v rámci hodnoty PN 10.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prov. teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,15 kg
Kód	512031
Značka	IVAR

Hranice provozní teploty +120 °C a jmenovitý tlak PN 10 jsou klíčové faktory při výběru tohoto T-kusu pro konkrétní systém. Tyto parametry zajišťují, že komponent je vhodný pro nízkotlaké až středotlaké aplikace v topných a potrubních systémech. Výběr materiálu, včetně mosazi s niklovým povlakem a těsnění z EPDM, podporuje kompatibilitu se standardními stlačovacími nástroji a zajišťuje dlouhodobou spolehlivost za běžných provozních podmínek.

Montáž a připojení

Pro montáž stlačovacího T-kusu musí instalatér nejprve připravit potrubí ALPEX, zkrátit ho na správnou délku a zajistit, že konec je čistý a bez ostrých hran. T-kus je poté umístěn na potrubí a k zabezpečení spojení se použije stlačovací nástroj. Závitová strana se připojí k vnitřně závitové armatuře pomocí standardního šroubováku. Je důležité zkontrolovat, že stlačovací značka je plně vytvořena a že závitové připojení je utaženo podle specifikací výrobce. Běžné chyby při montáži zahrnují nedostatečné stlačení, což může vést k únikům, a přetížení závitového připojení, což může poškodit těsnící materiál.

Kompatibilita a příslušenství

Tento stlačovací T-kus je speciálně navržen pro použití s potrubím ALPEX a je kompatibilní se stlačovacími nástroji a armaturami z téhož systému. Doporučuje se používat komponent s nerezovými náplasti a těsněním z EPDM, které jsou součástí standardního systému stlačování ALPEX. Pro běžnou montáž nejsou potřeba žádná další příslušenství, ale je důležité zajistit, že všechny komponenty jsou od stejného výrobce, aby byla zachována integrity a výkon systému.

Technický pozadí pro projektanty

Stlačovací T-kus funguje tím, že vytváří bezpečné, netěsné spojení mezi potrubím ALPEX a závitovým koncem. Tělo z mosazi s niklovým povlakem poskytuje mechanickou pevnost a odolnost proti korozi, zatímco těsnění z EPDM zajišťuje těsné připojení. Nerezová náplast podporuje potrubí během stlačování a pomáhá udržovat správné zarovnání. Princip fungování závisí na deformaci stěny potrubí během stlačování, což vytváří trvalý mechanický spoj. Vlastnosti materiálu mosazi a těsnícího materiálu ovlivňují trvanlivost komponentu a jeho odolnost vůči tepelné expanzi a kontrakci v systému.

Služba a provoz

Tento stlačovací T-kus vyžaduje minimální údržbu díky své odolné konstrukci a těsnému návrhu. Nejsou potřeba pravidelné servisní intervaly, ale doporučuje se pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniku. Pokud se objeví jakékoliv problémy, komponent by měl být vyměněn, aby se zabránilo selhání systému. Stlačovací značka by měla zůstat po celou dobu provozu neporušená a nepoškozená, aby bylo zajištěno bezpečné spojení.

Nejčastější otázky

Může být tento T-kus použit s potrubím, které není ALPEX?
Ne, tato verze je speciálně navržena pro potrubí ALPEX a nemusí poskytovat bezpečné spojení s jinými typy potrubí.

Je těsnící materiál z EPDM kompatibilní s topnými systémy?
Ano, těsnící materiál z EPDM je vhodný pro použití v topných systémech pracujících až do teploty 120 °C.

Může být T-kus použit v systémech s vyšším tlakem než PN 10?
Ne, komponent je určen pro tlak PN 10 a neměl by být použit v systémech s vyšším tlakem, aby se zabránilo selhání.

Je mosaz s niklovým povlakem vhodná pro použití v agresivních prostředích?
Niklový povlak poskytuje jistou odolnost proti korozi, ale komponent není doporučován pro použití v velmi agresivních nebo chemicky aktivních prostředích.
