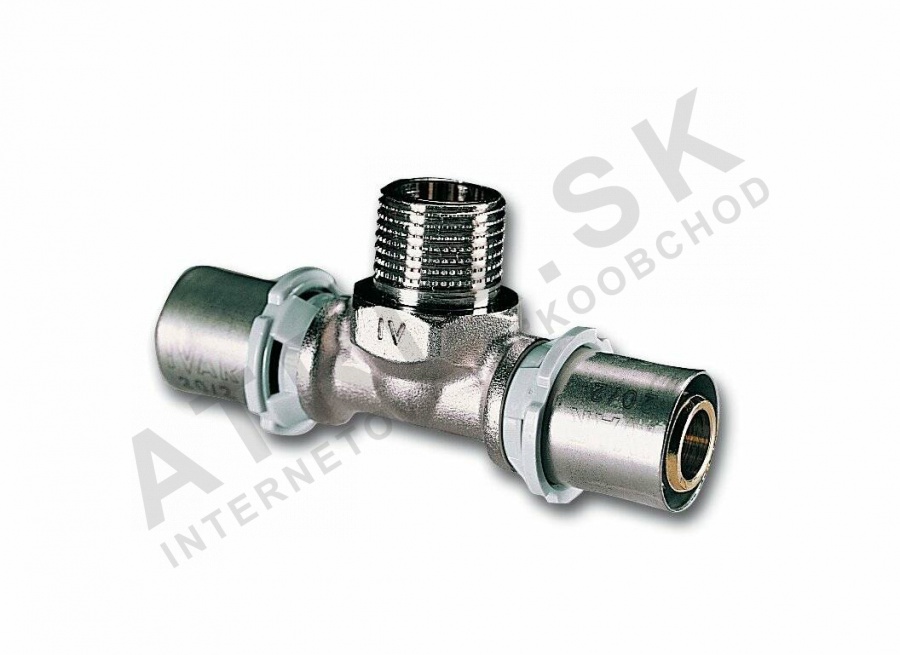

T-kus stlačovací - závitový, 26 x 3/4" M x 26 IVAR.PT 5721

Detailní popis produktu

Stlačovací T-kus se závitem se často používá v otopných a sanitárních systémech pro připojení potrubí ALPEX k komponentům s vnitřním závitem. Často se vyskytuje v podlahovém vytápění, oběhových okruzích teplé vody a centrálním vytápění. Tento přípojka umožňuje větvení v uzavřených systémech a poskytuje spolehlivou funkci při středních tepelných a hydraulických zátěžích.

Při montáži přípojka zajišťuje těsné a odolné spojení mezi stlačitelným koncem trubky a závitovou komponentou. Vybírá se podle potřebné jmenovité velikosti systému a mechanické kompatibility materiálů. Jeho design podporuje efektivní distribuci průtoku a minimalizuje ztráty tlaku díky hladké vnitřní geometrii.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,39 kg
Kód	512067
Značka	IVAR

Maximální provozní teplota +120 °C z něj dělá vhodný pro systémy s teplou vodou a nízkonapěťovými vytápěcími aplikacemi. Jmenovitý tlak PN 10 umožňuje stabilní provoz v běžných domácích a lehce komerčních systémech. Tyto parametry jsou základní pro správné rozměření a dodržení bezpečnostních standardů systému.

Montáž a připojení

Pro montáž T-kusu nejprve zkontrolujte, zda je trubka ALPEX čistě přestřižená a její konce jsou bez ostružin. Nasaďte nerezový kroužek na trubku a umístěte ho proti stlačovacímu přípojce. Vložte trubku do přípojky, dokud se zcela nesedne. Použijte kalibrovaný stlačovací nástroj k vytvoření bezpečného spojení kolem trubky. Během stlačování zkontrolujte výstup a vyváženost momentu, aby nedošlo k nesrovnání nebo úniku. Zkontrolujte, zda vnější závit odpovídá vnitřnímu závitům připojené komponenty. Ujistěte se, že EPDM těsnicí kroužek je správně umístěn a není poškozený. Běžné chyby zahrnují použití nesprávných stlačovacích nástrojů nebo nesymetrické síly, což může vést k slabým spojením nebo deformaci přípojky.

Kompatibilita a příslušenství

Tento T-kus je kompatibilní se standardními stlačovacími trubkami ALPEX a závitovými přípojkami, jako jsou ventily, radiátory a rozdělovače. Při sestavování systému zkontrolujte, zda jsou všechna stlačovací spojení provedena s vhodnými kroužky a stlačovacími nástroji. Další komponenty, jako jsou přímé stlačovací přechody, ohyby nebo spojky, mohou být potřeba v závislosti na rozvrhu systému.

Technický pozadí pro projektanty

Spojení stlačováním funguje tím, že se deformuje stěna trubky pomocí kalibrovaného stlačovacího nástroje, čímž vznikne trvalé mechanické spojení. Tělo z mosazi s niklovým povlakem odolává korozi a udržuje rozměrovou stabilitu i při opakovaném tepelném cyklování. EPDM těsnicí kroužek zajišťuje těsné spojení a zároveň zůstává dostatečně pružný, aby přijal drobné pohyby systému. Nerezový kroužek zvyšuje mechanickou odolnost spojení a zamezuje přímému kontaktu mezi různými kovovými materiály.

Údržba a provoz

Pravidelná kontrola by měla zaměřit na integritu stlačovacích spojení a stav těsnicích kroužků. Jakékoliv známky úniku nebo deformace naznačují potřebu výměny ovlivněné komponenty. Před jakoukoliv kontrolou nebo údržbou by měl být systém vyrovnán. Nejsou poskytovány žádné plánované intervaly údržby, takže vizuální kontroly a tlakové testy jsou doporučeny, pokud se podezřívá, že výkon systému je kompromitován.

Nejčastější otázky

Lze tento T-kus použít s měděnou nebo ocelovou trubkou?
Ne, je speciálně navržen pro použití s potrubím ALPEX a nemůže být připojen přímo k měděné nebo ocelové trubce.

Je tento přípojka vhodný pro použití v solárních tepelných systémech?
Není doporučován pro solární tepelné systémy kvůli vyšším provozním teplotám, které tyto systémy obvykle zvládají.

Lze těsnicí kroužek EPDM vyměnit zvlášť?
Ano, těsnicí kroužek lze vyměnit samostatně během údržby, pokud ukazuje známky opotřebení nebo poškození.

Jaký stlačovací nástroj je potřeba pro tento přípojku?
Měl by se použít kalibrovaný stlačovací nástroj kompatibilní s potrubím ALPEX, aby bylo zajištěno správné spojení.
