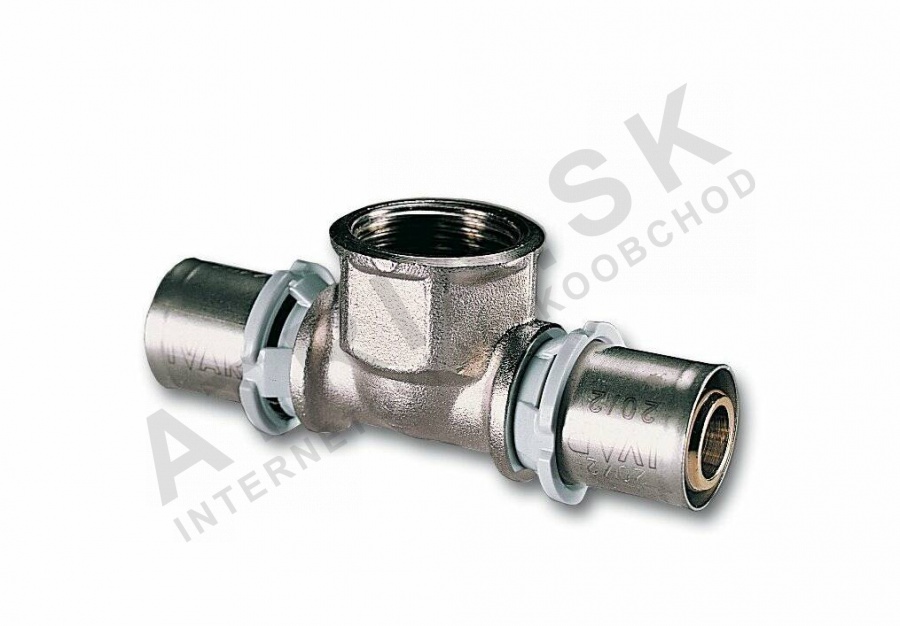

T-kus stlačovací - vnitřní závit, 16 x 1/2 palce F x 16 IVAR.PT 5722

Detailní popis produktu

Tento stlačovací T-kus se běžně používá v otopných a sanitárních systémech pro bytové i komerční objekty k připojení potrubí ALPEX k vnějšímu závitům 1/2 palce F. Používá se v instalacích, kde je potřeba větvené připojení v systému stlačovacích spojek. Tato spojka se často využívá v podlahovém vytápění, v topné a chladicí vodě a v jiných aplikacích s nízkým tlakem, kde je důležitá spolehlivost a netěsnost. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a trvanlivost v mokrém a vlhkém prostředí.

Montéři a technici pracující s systémy stlačovacích spojek najdou tento T-kus ideální pro vytvoření bezpečné a trvanlivé spojky v uzavřených systémech. Stlačovací spojka se vytváří vhodným stlačovacím nástrojem, což zajišťuje těsné těsnění bez potřeby pájení nebo závitování. Vnitřní závit umožňuje připojení standardních závitových komponent, jako jsou ventily, měřiče nebo jiné spojky. Parametry provozní teploty a tlaku zajišťují vhodnost pro systémy se středními tepelnými a hydraulickými požadavky.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,11 kg
Kód	512022
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčové pro určení vhodnosti tohoto T-kusu pro konkrétní aplikace. Tyto parametry zajišťují, že spojka může zvládnout běžné podmínky v bytových i komerčních otopných a sanitárních systémech. Výběr materiálu, včetně mosazi s niklovým povlakem a těsněním z EPDM, přispívá k odolnosti proti korozi a chemickému poškození, což z něj činí vhodný pro použití s vodou a jinými kompatibilními médiy.

Montáž a připojení

Montáž zahrnuje zříznutí potrubí ALPEX na požadovanou délku a jeho vložení do stlačovacího T-kusu. Potrubí musí být zcela zasunuto, než se použije stlačovací nástroj k stlačení prstence a vytvoření bezpečné spojky. Vnitřní závit na jedné straně umožňuje připojení závitového komponentu 1/2 palce F. Je důležité zajistit, že potrubí je čisté a bez ostrých hran, aby nedošlo k poškození těsnící plochy. Běžné chyby při montáži zahrnují použití nesprávného stlačovacího nástroje, špatné zarovnání potrubí nebo neověření plné hloubky zasunutí před stlačením. Po montáži by měla být spojka vizuálně kontrolována a otestována na netěsnosti za provozního tlaku.

Kompatibilita a příslušenství

Tento stlačovací T-kus je kompatibilní s potrubím ALPEX a standardními závitovými komponenty 1/2 palce F. Vyžaduje stlačovací nástroj typu B-F-TH. Nejsou potřeba žádné další těsnící materiály, protože těsnění z EPDM je integrováno do spojky. Pro kompletní systém mohou montéři potřebovat objednat další stlačovací spojky, potrubí ALPEX a stlačovací nástroje. Související produkty zahrnují jiné stlačovací T-kusy, ohyby a přechody ze stejné řady.

Technický pozadí pro projektanty

T-kus funguje tím, že stlačí nerezový prsten kolem potrubí ALPEX, čímž vytvoří mechanické i hydraulické těsnění. Tělo z mosazi s niklovým povlakem poskytuje odolné a korozeodolné obalové tělo, zatímco těsnění z EPDM zajišťuje těsné spojení. Mosazná slitina CW617N je známá svou pevností a odolností proti tepelnému roztažení, což z ní činí vhodný pro použití v prostředích s kolísavými teplotami. Design umožňuje snadnou integraci do systémů stlačovacích spojek, zajišťuje kompatibilitu s jinými komponentami a nástroji. Doba životnosti a účinnost spojky závisí na správné montáži, dodržování limitů tlaku a teploty a kvalitě použitého stlačovacího nástroje.

Služba a provoz

Tento stlačovací T-kus vyžaduje minimální údržbu díky své těsné a stlačovací konstrukci. V technických datech nejsou uvedena žádná plánovaná servisní období. Během provozu je důležité pravidelně kontrolovat spojku na známky netěsnosti nebo mechanického namáhání, zejména v oblastech náchylných k vibracím nebo tepelnému roztažení. Pokud je zjištěna netěsnost, spojka by měla být nahrazena, nikoli opravena, protože stlačovací spojka není navržena pro demontáž.

Nejčastější otázky

Může být tento T-kus použit s měděným potrubím místo potrubí ALPEX?
Ne, tato spojka je specificky navržena pro použití s potrubím ALPEX. Použití s měděným potrubím vyžaduje jiný typ spojky a způsob připojení.

Je možné použít tento T-kus v aplikaci s vysokou teplotou?
Ne, limit provozní teploty je +120 °C. Překročení této teploty může ohrozit integritu těsnění z EPDM a celkové spojení.

Může být tento T-kus nainstalován ve svislé nebo vodorovné poloze?
Ano, T-kus lze nainstalovat v libovolné poloze. Stlačovací spojka a vnitřní závit nejsou ovlivněny směrem instalace.

Jaký stlačovací nástroj je potřeba pro montáž?
Pro tento T-kus je potřeba stlačovací nástroj typu B-F-TH. Použití neslučitelného nástroje může vést k nedokonalé nebo poškozené spojce.
