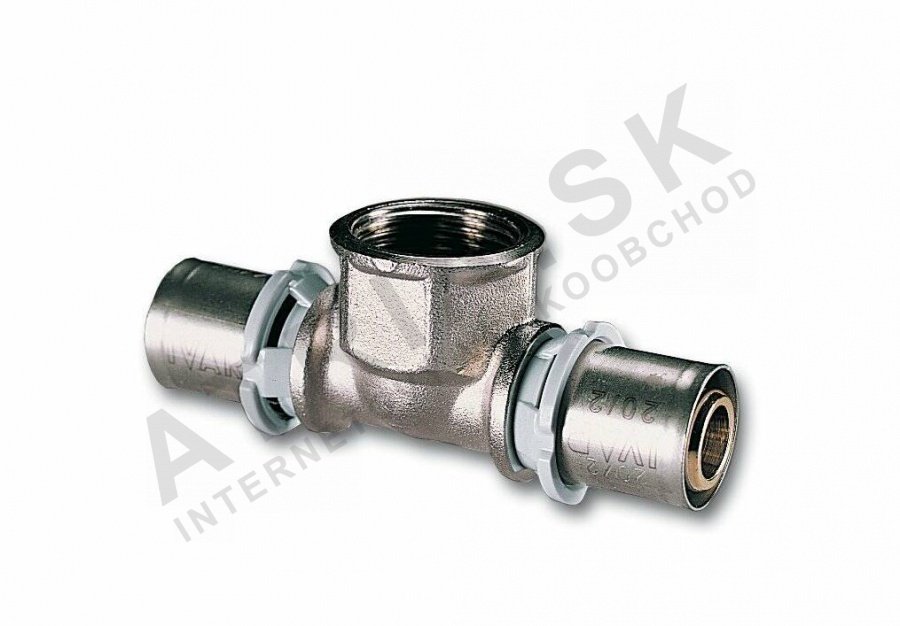

T-kus stlačovací - vnitřní závit, 50 x 3/4 palce F x 50 IVAR.PT 5722

Detailní popis produktu

Tento stlačovací T-kus se vnitřním závitem se běžně používá v bytových a komerčních topných a potrubních systémech. Umožňuje spojení potrubí ALPEX s armaturami s vnějším závitem, čímž zajišťuje bezpečné a netěsné spojení. Komponent se obvykle instaluje do centrálních topných systémů, oběhových okruhů teplé vody a systémů podlahového vytápění. Je navržen pro prostředí, kde systém je vystaven středním teplotám a tlakům a kde je důležitá spolehlivost a dlouhodobá funkčnost.

Instalatéři a technici pracující s potrubními systémy ALPEX budou tento T-kus vhodný pro odvětvová spojení ve stlačovacích systémech. Často se používá spolu se stlačovacími nástroji a kompatibilními armaturami k vytvoření odolného a bezúdržbového spojení. Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi, zatímco EPDM těsnění zajišťuje těsné spojení. T-kus je určen pro systémy se spojením vnitřním závitem a není vhodný pro aplikace s vysokým tlakem nebo teplotou mimo uvedené parametry.

Technické parametry

Instalace a spojení

Instalace tohoto stlačovacího T-kusu vyžaduje stlačovací nástroj kompatibilní s rozměry armatury. Armatura se připojuje k potrubí ALPEX pomocí stlačovacího spojení, a vnitřní závit umožňuje připojení dalších závitových armatur. Rozměry spojení jsou 50 mm pro potrubí a 3/4 palce F pro závitový port. Je důležité zajistit, že potrubí je správně vloženo do armatury před stlačením, a že stlačovací nástroj je správně zarovnán, aby se zabránilo poškození nebo nesprávnému zarovnání armatury.

Běžné chyby při instalaci zahrnují nesprávnou hloubku stlačení, nesprávné zarovnání armatury a použití nekompatibilních stlačovacích nástrojů. Aby se tomu zabránilo, vždy ověřte kompatibilitu stlačovacího nástroje s armaturou a postupujte podle pokynů výrobce ohledně hloubky a tlaku stlačení. Po instalaci zkontrolujte spojení na případné známky poškození nebo nesprávného zarovnání. Správně nainstalovaný T-kus by neměl ukazovat žádné známky netěsnosti nebo deformace za běžných provozních podmínek.

Kompatibilita a příslušenství

Tento T-kus je speciálně navržen pro použití s potrubím ALPEX a stlačovacími nástroji. Je kompatibilní se standardními armaturami s vnitřním závitem a lze jej použít spolu s dalšími stlačovacími armaturami ve stejném systému. K dokončení instalace zajistěte dostupnost potřebných stlačovacích nástrojů a kompatibilních armatur. K základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít si v záloze náhradní EPDM těsnění v případě poškození nebo opotřebení.

Technický pozadí pro projektanty

Stlačovací T-kus vytváří mechanické i hydraulické těsnění mezi potrubím ALPEX a armaturou. Materiál mosaz CW617N s niklovým povlakem poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což jej činí vhodným pro použití jak v topných, tak i potrubních systémech. EPDM těsnění zajišťuje těsné spojení a je kompatibilní s provozními podmínkami systému. Návrh armatury umožňuje její integraci do stlačovacích systémů, kde slouží jako bod odvětve. Doba životnosti a účinnost armatury závisí na správné instalaci, správném zarovnání a dodržování uvedených provozních parametrů.

Vnitřní závit umožňuje připojení dalších závitových komponent, jako jsou ventily nebo měřiče, a zajišťuje kompatibilitu se standardními armaturami. Nominální tlak PN 10 a provozní teplota +120 °C definují limity systému a byly by měly být zohledněny během fáze návrhu. Rozměry a materiálové vlastnosti armatury z ní činí vhodnou pro široké spektrum aplikací, poskytuje-li systém podmínky uvnitř uvedených limitů.

Služba a provoz

Tento stlačovací T-kus vyžaduje minimální údržbu díky odolné konstrukci a těsnému návrhu. Nejsou specifikovány žádné intervaly údržby a armatura je určena pro dlouhodobé použití bez nutnosti pravidelné kontroly. Doporučuje se však pravidelně vizuálně kontrolovat spojení na známky opotřebení, deformace nebo netěsnosti. Pokud se objeví jakékoliv problémy, armatura by měla být okamžitě vyměněna, aby se zabránilo selhání systému.

Během provozu zajistěte, aby tlak a teplota systému zůstávaly v rámci uvedených limitů. Překročení těchto hodnot může vést k předčasnému selhání armatury nebo EPDM těsnění. V případě vypnutí systému nebo údržby je vhodné oddělit část systému obsahující T-kus, aby se zabránilo poškození způsobenému tlakovými nárazy nebo tepelnou expanzí.

Nejčastější otázky

Může být tento T-kus použit s jinými typy potrubí než ALPEX?
Ne, tento T-kus je speciálně navržen pro použití s potrubím ALPEX a stlačovacími nástroji. Není kompatibilní s jinými materiály potrubí nebo způsoby spojení.

Je možné vyměnit EPDM těsnění po instalaci?
Ano, EPDM těsnění lze vyměnit, pokud dojde k poškození nebo opotřebení. Výměna by však měla být provedena kvalifikovaným technikem, aby bylo zajištěno bezchybné a netěsné spojení.

Může být tento T-kus použit v aplikacích s vysokou teplotou?
Ne, maximální provozní teplota je +120 °C. Použití v prostředí s vyšší teplotou může vést k poškození armatury nebo EPDM těsnění.

Jaký stlačovací nástroj je potřeba pro instalaci?
Je potřeba stlačovací nástroj kompatibilní s rozměry a specifikacemi tohoto T-kusu. Ujistěte se, že nástroj je správně kalibrován a udržován pro přesné stlačení.
