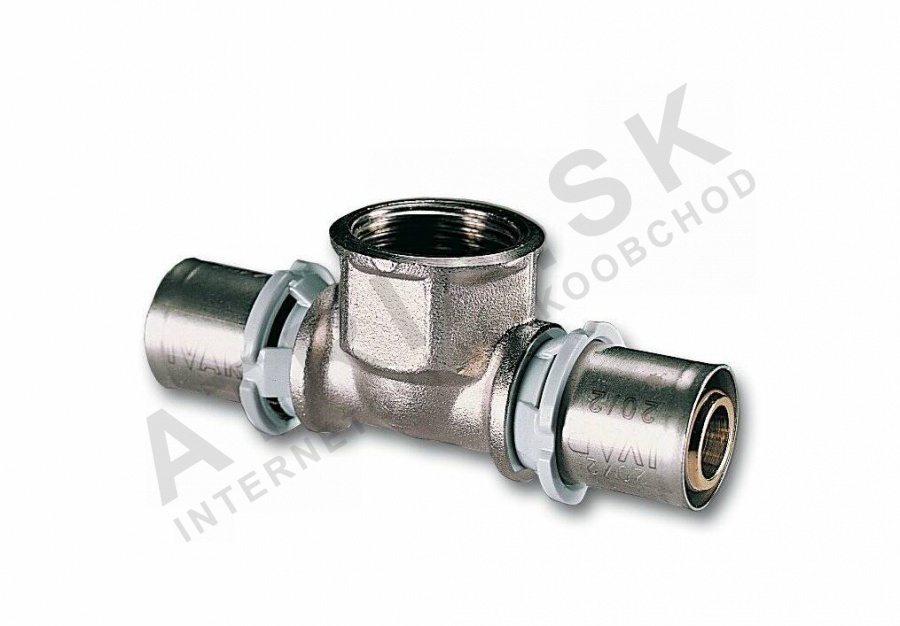

T-kus stlačovací - závit ženský, 50 x 5/4 palce F x 50 IVAR.PT 5722

Detailní popis produktu

Stlačovací T-kusy jsou základními komponenty v topných a potrubních systémech, kde jsou potřeba větvení. Tato varianta se často používá v bytových i komerčních budovách pro připojení potrubí ALPEX k závitovým komponentám. Instalatéři pracující na centrálních topných systémech, oběhových okruzích teplé vody a systémech podlahového vytápění najdou tento T-kus vhodný pro vytváření spolehlivých a netěsnících spojů v tlakových systémech. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost a odolnost proti korozi, což je vhodné pro dlouhodobé použití v mokrém a vysokoteplotním prostředí.

Správné vybavení stlačovacími nátrubky je klíčové pro integritu systému. Provozní podmínky, jako jsou teplota a tlak, musí být v souladu s parametry nátrubku, aby se zabránilo předčasnému poškození. Tento T-kus je navržen pro systémy pracující do 120 °C a nominálního tlaku PN 10. Tyto parametry jsou důležité pro zajištění kompatibility s materiálem potrubí a celkovým návrhem systému.

Technické parametry

Montáž a připojení

Tento stlačovací T-kus se montuje pomocí stlačovacího nástroje kompatibilního s potrubními systémy ALPEX. Nátrubek se připojuje k potrubí stlačovacím spojem a poskytuje ženský závit 5/4 palce pro připojení k jiným závitovým komponentám. Před montáží zajistěte, že konec potrubí je čistý a bez ostrých hran. Stlačovací nástroj musí být správně zarovnán s nátrubkem, aby vznikl rovnoměrný a bezpečný spoj. Běžné chyby při montáži zahrnují špatné zarovnání nástroje, nedostatečný stlačovací tlak a nedostatečnou kontrolu potrubí před stlačením. Po montáži zkontrolujte spoj na viditelné deformace a ujistěte se, že nátrubek je plně sedlý na potrubí.

Kompatibilita a příslušenství

Tento T-kus je speciálně navržen pro použití s potrubím ALPEX a je kompatibilní se stlačovacími nástroji typu B-F-TH. Vyžaduje nerezový prstenec a těsnicí kroužek z EPDM pro úplný a netěsnící spoj. Tyto komponenty jsou obvykle součástí nátrubku nebo mohou být objednány zvlášť. Pro tuto variantu nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Stlačovací spoj funguje tím, že stlačí prstenec kolem potrubí, čímž vytvoří mechanické i hydraulické těsnění. Mosaz CW617N s niklovým povlakem poskytuje vysokou tahovou pevnost a dobrou tepelnou vodivost, což zajišťuje, že nátrubek odolá mechanickým i tepelným zatížením systému. Těsnicí kroužek z EPDM poskytuje pružné a odolné těsnění, které zůstává efektivní v širokém rozsahu teplot. Integrace tohoto nátrubku do systému závisí na celkovém návrhovém tlaku a teplotě, stejně jako na kompatibilitě stlačovacího nástroje a materiálu potrubí. Dlouhodobá výkonnost je ovlivněna kvalitou stlačovacího spoje, stavem potrubí a přítomností korozi způsobujících látek v systému.

Služba a provoz

Doporučuje se pravidelná kontrola stlačovacího spoje, aby byla zajištěna pokračující výkonnost. Zkontrolujte případné známky netěsnosti, deformace nebo koroze. Pokud byly identifikovány jakékoliv problémy, nátrubek by měl být okamžitě vyměněn. Pro tuto variantu nejsou stanoveny konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních požadavků systému a pokynů výrobce.

Nejčastější otázky

Může být tento T-kus použit v systémech teplé vody?
Ano, je vhodný pro systémy teplé vody pracující do 120 °C a s nominálním tlakem PN 10.

Je nátrubek kompatibilní s jinými typy stlačovacích nástrojů?
Je speciálně navržen pro použití s nástroji typu B-F-TH. Použití jiných nástrojů může ohrozit integritu spoje.

Které materiály se používají při výrobě nátrubku?
Tělo je vyrobeno z mosazi CW617N s niklovým povlakem a těsnicí kroužek je vyroben z EPDM. Prstenec je vyroben z nerezové oceli.

Může být tento T-kus použit v uzavřeném okruhu?
Ano, pokud systém pracuje v rámci specifikovaných teplotních a tlakových limitů nátrubku.
