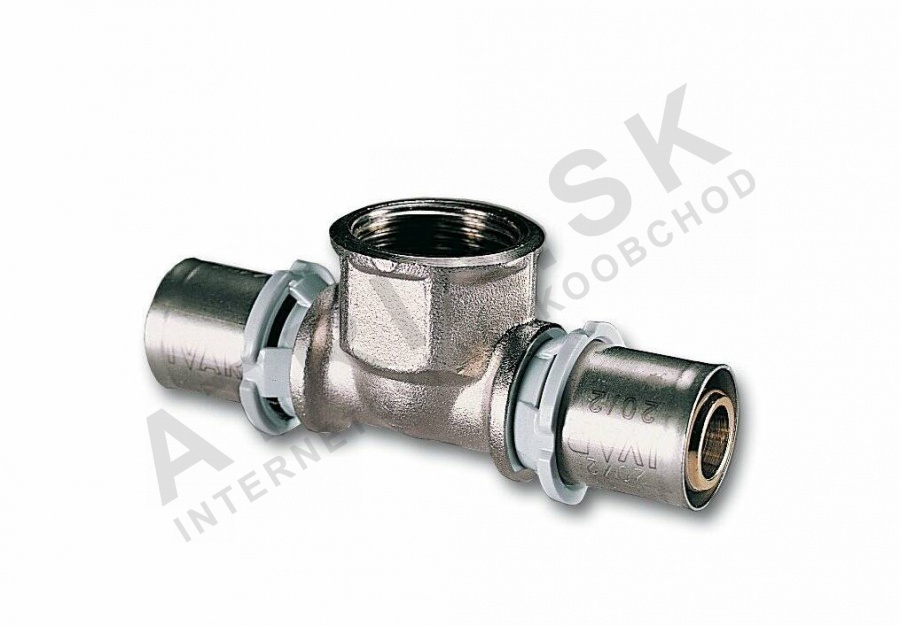

T-kus stlačovací - závit ženský, 63 x 1 palce F x 63 IVAR.PT 5722

Detailní popis produktu

Tento stlačovací T-kus se vnitřním závitem se používá v profesionálních vytápěcích a potrubních instalacích, kde je potřeba větvené spojení mezi potrubím ALPEX a závitovými komponentami. Často se instaluje v bytových i komerčních budovách, včetně systémů podlahového vytápění, kde jsou spolehlivé a netěsné spojení základními požadavky. Fitting je navržen pro použití s potrubím ALPEX a je kompatibilní se standardními vnitřními závitovými přípojkami. Zajišťuje bezpečné a odolné spojení v systémech pracujících za normálního tlaku a teploty.

Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a dlouhodobou trvanlivost ve vlhkém a mokrém prostředí. Těsnící materiál EPDM zajišťuje hermetické těsnění proti vodě a páře, zatímco nerezová vložka podporuje potrubí a brání poškození během montáže. Fitting je určen pro systémy, kde provozní teplota nepřesahuje 120 °C a jmenovitý tlak je až PN 10.

Technické parametry

Materiál	Niklová mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	1,627 kg
Kód	510060
Značka	IVAR

Mezní provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčovými faktory při výběru tohoto adaptéru pro konkrétní aplikace. Tyto parametry zajišťují, že adaptéru je vhodný pro použití v systémech teplé vody a vytápění. Výběr materiálu, včetně mosazi s niklovým povlakem a EPDM, podporuje tyto výkonnostní limity a zajišťuje kompatibilitu s přepravovaným médiem.

Montáž a připojení

K montáži stlačovacího T-kusu nejprve zajistěte, že potrubí ALPEX je čistě přeříznuté a bez ostrých hran. Vložte potrubí do adaptéru až po zátku, poté nasaďte nerezovou vložku na spojení. Použijte stlačovací nástroj kompatibilní s čelistmi B-F-TH a stlačte adaptéru pevně na potrubí. Vnitřní závit (1 palce F) umožňuje připojení k závitovým komponentám, jako jsou kohoutky nebo radiátory. Vždy ověřte, že stlačovací nástroj je správně zarovnán a že vložka je plně sedící, před stlačením. Běžné chyby při montáži zahrnují špatné zarovnání stlačovacího nástroje, nedostatečnou hloubku vložení potrubí a použití nesprávných rozměrů vložky. Tyto chyby mohou vést k netěsnostem nebo snížení odolnosti spojení.

Kompatibilita a příslušenství

Tento T-kus je speciálně navržen pro použití s potrubím ALPEX a musí být použit spolu s vhodnou nerezovou vložkou a stlačovacím nástrojem. Je kompatibilní s vnitřními závitovými komponenty 1 palce F. V současném sortimentu nejsou uvedeny žádné další související nebo alternativní produkty. Ujistěte se, že stlačovací nástroj je kalibrovaný a kompatibilní s čelistmi B-F-TH pro správnou montáž.

Technický pozadí pro projektanty

Stlačovací T-kus funguje tak, že mechanicky zajišťuje potrubí ALPEX uvnitř mosazného těla pomocí nerezové vložky a stlačovacího nástroje. Těsnění EPDM zajišťuje vodotěsné spojení, zatímco mosazné tělo s niklovým povlakem poskytuje odolnost proti korozi a mechanickému opotřebení. Fitting je integrován do systému připojením jedné strany k potrubí ALPEX a druhé k závitové komponentě. Trvanlivost a efektivita adaptéru závisí na správné montáži, správném zarovnání stlačovacího nástroje a použití kompatibilních materiálů. Je třeba respektovat mezní provozní teplotu a tlak, aby nedošlo k degradaci materiálu nebo selhání.

Služba a provoz

V technických datech nejsou uvedena žádná konkrétní období pro údržbu. Doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsností. Pokud jsou zjištěny jakékoliv problémy, adaptéru by měl být ihned vyměněn. Těsnění EPDM a nerezová vložka nejsou opravovatelné a musí být vyměněny spolu s adaptérem v případě poškození.

Nejčastější otázky

Může být tento T-kus použit s měděným nebo ocelovým potrubím?
Ne, tento adaptéru je speciálně navržen pro použití s potrubím ALPEX. Použití s jinými materiály potrubí může vést k nesprávnému těsnění a selhání spojení.

Je kompatibilní s jinými stlačovacími nástroji než ty s čelistmi B-F-TH?
Ne, tento adaptéru je navržen pro použití s nástroji, které mají čelisti B-F-TH. Použití jiného typu čelistí může vést k nedokonalému nebo nesprávnému stlačení.

Může být použit v párových systémech?
Ano, pokud provozní teplota nepřesahuje +120 °C a tlak zůstává v rámci limity PN 10. Těsnění EPDM je vhodné pro párové aplikace v těchto parametrech.

Jaká je maximální délka potrubí ALPEX, kterou lze k tomuto adaptéru připojit?
V technických datech není uvedena žádná maximální délka. Pevnost spojení závisí na správné montáži a použití vhodného stlačovacího nástroje a vložky.
