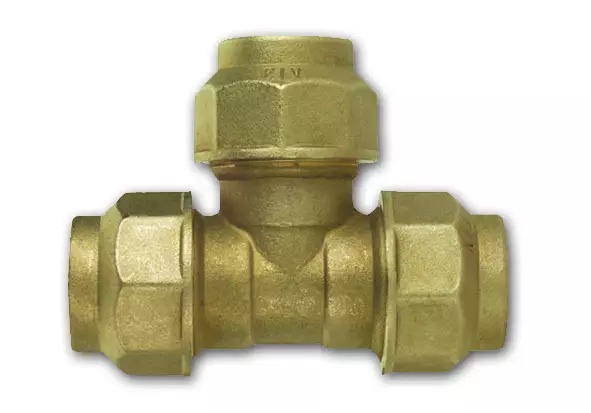

T-kus - trubka/trubka/trubka - 40x40x40; PE

Detailní popis produktu

T-kus se používá v bytových i komerčních topných a potrubních systémech, kde je třeba spojit tři PE trubky stejného průměru v jednom bodě. Často se vyskytuje v podlahových topných okruzích, systémech pro rozdělení teplé a studené vody a v tlakových aplikacích, jako jsou oběhové smyčky. Design umožňuje jednoduchou montáž i v úzkých prostorech a zajišťuje beznetěsné spojení bez potřeby dalších nástrojů než základního řezného a přípravného vybavení.

Přípojka je vhodná jak pro nové instalace, tak pro opravy v systémech, kde je vyžadována flexibilita a odolnost. Je zvláště užitečná v aplikacích s polyetylenovým potrubím, které je známé svou odolností proti korozi a chemickému poškození. T-kus lze integrovat do systémů pracujících v širokém teplotním rozsahu, což ho činí vhodným pro prostředí s častými tepelnými dilatacemi.

Technické parametry

Materiál	Mosazné tělo CW617N podle EN 12165
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07704114
Značka	IVAR

Parametry provozního tlaku a teploty definují podmínky, za kterých přípojka udržuje svou konstrukční celistvost a těsnost. Označení PN 16 znamená maximální tlak, který přípojka vydrží při referenční teplotě (obvykle 20°C). Rozsah provozní teploty od -20°C do +90°C znamená, že přípojka lze použít jak v systémech studené, tak teplé vody. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byla zajištěna kompatibilita s hydraulickými a tepelnými požadavky systému.

Montáž a připojení

Montáž začíná čistým řezem PE trubek a zajištěním, že jejich konce jsou bez drátků a nečistot. T-kus je navržen pro zasunuté připojení: trubka se vloží do přípojky až po zastavovací značku. Vnitřní střižný prstenec a těsnící kroužky se stlačí kolem trubky a vytvoří vodotěsné těsnění. Všechny tři připojení trubek postupují stejným způsobem. Po montáži by měl být systém otestován na netěsnosti za provozního tlaku. Běžnou chybou je nedostatečná hloubka vložení, což může vést k úniku nebo odpojení za tlaku. Montéři by měli také zajistit, že PE trubky nejsou před montáží ohýbány nebo zkroutěné.

Kompatibilita a příslušenství

T-kus je speciálně navržen pro PE trubky stejného průměru. Je kompatibilní se standardními PE trubkovými systémy používanými v topných a potrubních aplikacích. Pro větší systémy nebo složitější konfigurace mohou být potřeba další přípojky, jako jsou ohyby, přechody nebo ventily. Při plánování rozložení zkontrolujte, že všechny komponenty pocházejí ze stejné řady systému, aby byly zajištěny konzistentní těsnící vlastnosti a mechanická pevnost.

Technický pozadí pro projektanty

T-kus pracuje pomocí mechanického střižného systému. Mosazné tělo obsahuje střižný prstenec a dva těsnící kroužky z NBR (nitrilové kaučukové) a STOP prstenec. Střižný prstenec se stlačí kolem PE trubky při jejím vložení, čímž vznikne bezpečné mechanické a hydraulické těsnění. Mosazný materiál poskytuje vysokou odolnost proti korozi a opotřebení, zatímco těsnící kroužky zajišťují flexibilitu a přizpůsobivost tepelné dilataci. Design se plynule integruje do tlakových systémů a je vhodný pro prostředí s kolísavými teplotami. Dlouhodobá funkčnost závisí na správné montáži, tlakových a teplotních podmínkách systému a kvalitě použitých PE trubek.

Služba a provoz

Pro běžný provoz není pro tuto přípojku potřeba pravidelné údržby. Doporučuje se však během pravidelných kontrol systému vizuálně zkontrolovat spojovací body, zejména po obdobích vysokého využití nebo teplotních kolisací. Jakékoliv známky úniku nebo deformace by měly být okamžitě vyšetřeny. Pokud se přípojka poškodí nebo selže, měla by být nahrazena podle stejného postupu montáže, aby byla obnovena celistvost systému.

Nejčastější otázky

Lze T-kus použít s PE trubkami různých průměrů?
Ne. T-kus je navržen výhradně pro spojení tří PE trubek stejného průměru. Použití trubek různých průměrů zabrání vytvoření správného těsnění a může vést k úniku nebo selhání.

Je možné T-kus znovu použít po demontáži?
Není doporučeno. Jakmile je přípojka odstraněna nebo rozmontována, mohou být poškozeny vnitřní těsnící prvky. Opakované použití může vést ke snížení těsnící účinnosti a potenciálním únikům.

Lze T-kus použít v podzemních instalacích?
Ano, pokud je prostředí vhodné pro materiál a systém je chráněn před mechanickým poškozením. Mosazné tělo a těsnící prvky jsou odolná vůči prostředí typickému pro podzemní podmínky.

Jaká je maximální provozní teplota pro T-kus?
Přípojka je určena pro provoz až do +90°C. Překročení této teploty může ovlivnit těsnící vlastnosti a zkrátit životnost komponentu.
