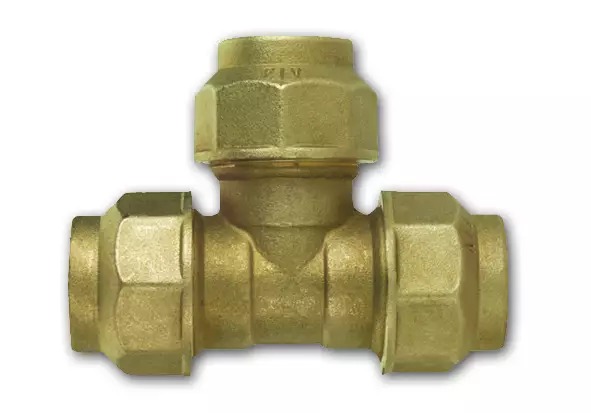

T-kus - trubka/trubka/tlumok/trubka - 63x63x63; PE

Detailní popis produktu

T-kus se běžně používá v otopných, potrubních a zavlažovacích systémech, kde je potřeba větvené spojení mezi třemi PE trubkami o průměru 63 mm. Je vhodný pro instalace v obytných, komerčních i průmyslových budovách, zejména v systémech, kde je důležitá flexibilita a odolnost. Design umožňuje bezpečné, netěsné spojení v prostředí s kolísavými teplotami a tlaky. Instalatéři pracující s PE potrubními systémy si tento přípoj zvolí ideální pro vytvoření T-spojení bez potřeby dalších adaptérovacích nebo přechodových kusů.

Přípoj je navržen pro použití s polyetylenovými (PE) trubkami stejného průměru, což zajistí kompatibilitu a jednoduchost montáže. Běžně se vyskytuje v systémech, kde médiem je voda nebo jiné neagresivní kapaliny. Mosazná konstrukce a těsnící prvky zajišťují dlouhodobou spolehlivost a odolnost proti korozi, čímž je vhodný jak pro vnitřní, tak venkovní aplikace.

Technické parametry

Materiál	Materiál těla: mosaz CW617N podle EN 12165
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	I07704200
Značka	IVAR

Hodnota nominálního tlaku PN 16 ukazuje, že přípoj je vhodný pro systémy pracující do 16 bar. Rozsah provozních teplot od -20 °C do +90 °C umožňuje jeho použití v systémech studené i teplé vody. Tělo z mosazi CW617N bylo vybráno kvůli své mechanické pevnosti a odolnosti proti korozi, zatímco těsnící kroužky zajišťují hermetické spojení za různých tlakových a teplotních podmínek. Tyto parametry jsou důležité pro správné rozměření a výběr v souladu s požadavky systému.

Montáž a připojení

Montáž T-kusu zahrnuje připojení tří PE trubek stejného průměru (63 mm) ke třem portům přípoje. Spojení se dosáhne pomocí stlačovacího kroužku a O-ringu, které jsou umístěny uvnitř přípoje a stlačeny proti trubce při utažení stlačovacího prstence. Instalatér musí zajistit, že PE trubky jsou ostříhané čistě a bez hrubek. Stlačovací prstenec se utahuje rovnoměrně vhodným klíčem, aby nedošlo ke zkroucení nebo poškození těsnících prvků.

Běžné chyby při montáži zahrnují přetížení stlačovacího prstence, což může deformovat těsnící kroužky a vést k únikům, a použití přípoje s trubkami různých průměrů, což není podporováno konstrukcí. Je důležité ověřit, že PE trubky jsou kompatibilní s těsnícími materiály přípoje a že systémový tlak nepřesahuje hodnotu PN 16. Po dokončení montáže by měl být spoj vizuálně kontrolován na správné usazení a těsnost.

Kompatibilita a příslušenství

T-kus je specificky navržen pro použití s PE trubkami o průměru 63 mm a není kompatibilní s jinými typy nebo průměry potrubí. Určen je pro PE trubky se standardním vnějším průměrem 63 mm a vhodné pro stejné provozní podmínky (teplota a tlak). K montáži není potřeba žádné další příslušenství, protože přípoj obsahuje všechny potřebné těsnící prvky. Důležité je zajistit, že PE trubky jsou stejného typu a kvality, aby byla zachována integrita celého systému.

Technický pozadí pro projektanty

T-kus slouží jako větvené spojení mezi třemi PE trubkami. Mosazné tělo (CW617N) je odolné proti korozi a udržuje své mechanické vlastnosti i v kolísavých teplotních podmínkách. Těsnící kroužky z NBR a mosazi CW614N zajišťují hermetické spojení stlačením proti PE trubce při utažení stlačovacího prstence. Design umožňuje bezpečné spojení bez nutnosti svařování nebo dalších nástrojů, což jej činí vhodným pro systémy, kde je důležitá flexibilita a jednoduchost údržby.

Incorporace tohoto přípoje do systému závisí na celkovém návrhu potrubní sítě. Běžně se používá v systémech, kde je potřeba T-větvení pro připojení nové trubky k existující lince. Rozsah provozních teplot a hodnota nominálního tlaku jsou klíčové faktory pro určení vhodnosti přípoje pro danou aplikaci. Trvanlivost přípoje je ovlivněna kvalitou PE trubek, technikou montáže a provozními podmínkami systému.

Služba a provoz

Při provozu vyžaduje T-kus minimální údržbu. Je však důležité pravidelně kontrolovat spojení na známky úniku, zejména po montáži nebo po obdobích vysokého tlaku nebo kolísání teplot. Pokud je detekován únik, systém by měl být vyrovnán a spojení prozkoumáno na poškození těsnících kroužků nebo zkroucení trubek. V takovém případě může být nutné znovu utáhnout stlačovací prstenec nebo nahradit těsnící prvky.

Nejsou stanoveny žádné konkrétní intervaly údržby pro tento přípoj, protože je navržen pro dlouhodobé použití za normálních provozních podmínek. Pokud je systém vystaven agresivním médiím nebo extrémním teplotám mimo specifikovaný rozsah, může být snížena trvanlivost. V takovém případě se doporučuje kontaktovat technický list výrobce pro pokyny ohledně údržby a výměny.

Často kladené otázky

Může se T-kus použít s PE trubkami různých průměrů?
Ne, T-kus je specificky navržen pro PE trubky o stejném průměru 63 mm. Použití s trubkami různých průměrů vede k nesprávnému spojení a možným únikům.

Je T-kus vhodný pro použití v systémech teplé vody?
Ano, rozsah provozních teplot zahrnuje až +90 °C, což jej činí vhodným i pro systémy teplé vody.

Může se T-kus použít v venkovních instalacích?
Ano, mosazné tělo a těsnící materiály jsou odolné vůči environmentálním faktorům, čímž je vhodný jak pro vnitřní, tak venkovní použití v rámci specifikovaného rozsahu teplot.

Jaké nástroje jsou potřeba k montáži?
Vhodný klíč je potřeba pro rovnoměrné utažení stlačovacího prstence. K montáži tohoto přípoje nejsou potřeba žádné další nástroje.
