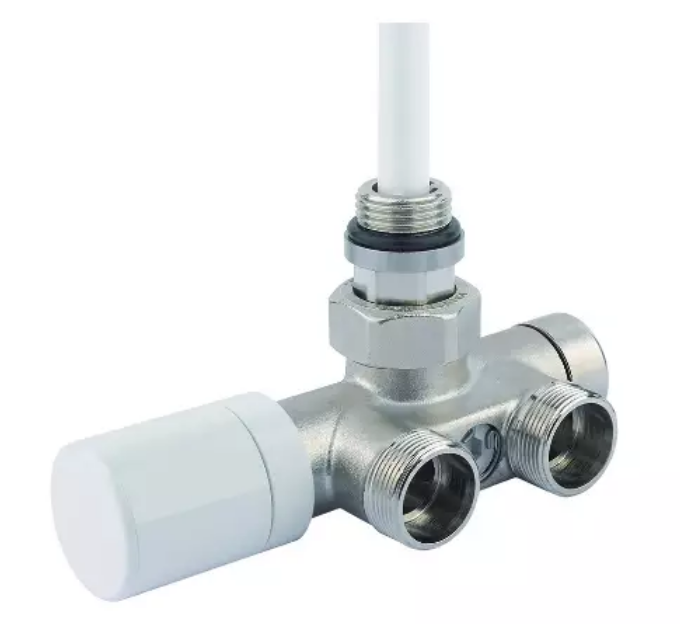

Termostatický jednobodový přípoj – rohový, 1/2 palce x EK IVAR.MJ RO

Detailní popis produktu

Tento termostatický jednobodový ventil se běžně používá v bytových a komerčních otopných soustavách, kde jsou trubková otopná tělesa připojena k centrálním otopným okruhům. Je vhodný pro jedno i dvoupotrubní soustavy a umožňuje flexibilní konfigurace montáže. Ventil se často vyskytuje v systémech podlahového vytápění, panelových radiátorech a dalších aplikacích s jednobodovým připojením. Montážní firmy musí zajistit, že návrh soustavy umožňuje správné připojení přívodu a odtoku, aby byla zajištěna vyvážená funkce.

Ventil je navržen pro použití v systémech s měděnou nebo plastovou potrubní výbavou, kde se používají stlačovací šroubení, aby byla zajištěna bezpečná a netěsná spojka. Je zvlášť vhodný pro systémy, kde je místo omezené a vyžaduje se kompaktní řešení namontované v rohu. Termostatické řízení ventilu umožňuje přesnou regulaci teploty v místě použití, čímž se zbytečně zbytečně nevyžadují další vyvažovací ventily nebo ruční úpravy.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Provozní teplota	+100 °C
Jmenovitý tlak	PN 10
Hmotnost	0,602 kg
Kód	IVA81210
Značka	IVAR

Maximální provozní teplota 100 °C a jmenovitý tlak PN 10 jsou klíčové pro určení vhodnosti ventilu pro daný systém. Tyto parametry zajišťují, že ventil dokáže zvládnout běžné domácí vytápěcí podmínky bez degradace. Mosaz CW617N s niklovým povlakem poskytuje dobré odolnosti proti korozi a mechanickou pevnost, čímž je vhodný pro dlouhodobé použití ve vlhkém vytápěcím prostředí.

Montáž a připojení

Pro montáž ventilu nejprve zkontrolujte, zda je potrubní výbava správně rozměrová a zarovnaná s 1/2 palcovým připojením ventilu a závitem M30 x 1,5. Ventil se připojuje pomocí stlačovacích šroubení, která je třeba utěsnit podle pokynů výrobce. Je důležité ověřit, že ventil je namontován ve správné poloze, aby byl zajištěn správný směr průtoku a aby se zabránilo ztrátě tlaku. Běžné chyby při montáži zahrnují nesprávné zapojení závitů, přetížení šroubení a nedodržení rovnosti před zabezpečením spojek.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s měděnou a plastovou potrubní výbavou, pokud se použijí vhodná stlačovací šroubení. Pro měděná připojení se doporučují šroubení IVAR.TR; pro ALPEX IVAR.TA; a pro plast IVAR.TP. Tyto musí být objednány zvlášť. Ventil lze použít v jedno i dvoupotrubních systémech, což umožňuje flexibilní integraci do stávajících nebo nových vytápěcích rozvodů. Je důležité zajistit, že vybraná šroubení odpovídají materiálu a rozměru potrubí, aby se zabránilo únikům nebo problémům s výkonem.

Technický pozadí pro projektanty

Tento ventil funguje pomocí termostatického prvku, který reguluje průtok horké vody v radiátoru v závislosti na okolní teplotě. Mosazné tělo s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi, čímž zajišťuje dlouhodobou spolehlivost. Ventil je navržen tak, aby se integroval do jedno i dvoupotrubních systémů, s možností přepínání mezi přívodním a odtokovým připojením v závislosti na požadavcích systému. Výběr materiálu a typ spojení zajišťuje kompatibilitu s širokou škálou materiálů potrubí a způsobů montáže. Doba trvanlivosti a účinnost závisí na kvalitě montáže, stavu potrubní výbavy a celkové stabilitě tlaku a teploty systému.

Údržba a provoz

Pravidelná kontrola stlačovacích šroubení a spojek je doporučena, aby byla zajištěna bezúniková funkce. V návodu nejsou uvedena konkrétní intervaly údržby, ale je vhodné během běžné údržby systému kontrolovat známky opotřebení nebo koroze. Termostatický prvek by měl být testován na reakci na změny teploty. Pokud ventil ukazuje známky sníženého výkonu nebo úniku, měl by být okamžitě vyměněn, aby se zabránilo neefektivnosti systému nebo poškození.

Nejčastější otázky

Může být ventil použit s plastovou potrubní výbavou?
Ano, může být použit s plastovou potrubní výbavou, pokud se použijí vhodná stlačovací šroubení (IVAR.TP).

Je ventil vhodný pro dvoupotrubní systémy?
Ano, ventil podporuje jak jedno, tak dvoupotrubní systémy a umožňuje flexibilní konfigurace montáže.

Jaká je maximální provozní teplota ventilu?
Maximální provozní teplota je 100 °C, což z něj činí vhodný pro běžné domácí vytápěcí aplikace.

Může být ventil namontován v libovolné poloze?
Ne, ventil musí být namontován ve správné poloze, aby byl zajištěn správný směr průtoku a aby se zabránilo ztrátě tlaku.
