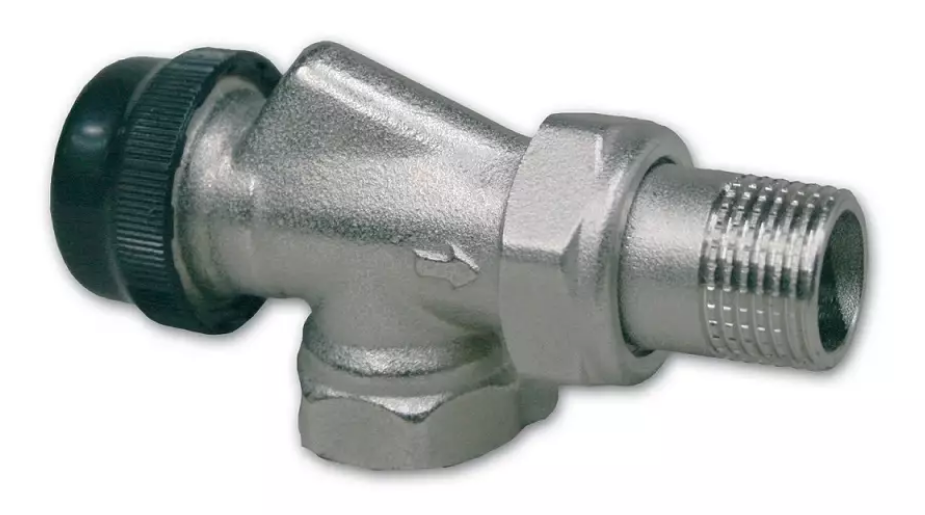

Termostatický dvojitý řídicí ventil – osa, 1/2 palce x EK IVAR.VCR 2136 N

Detailní popis produktu

Termostatické dvojité řídicí ventily jsou základními komponenty v hydronických otopných soustavách, kde je vyžadována přesná regulace teploty. Tyto ventily se běžně používají v obytných i komerčních budovách k řízení průtoku ohřáté vody do otopných těles nebo do systémů podlahového vytápění. Montéři pracující na centrálních otopných soustavách často integrují tyto ventily, aby udržovali konstantní teplotu místností a optimalizovali energetickou účinnost. Osový design zajistí hladké fungování a minimální tlakovou ztrátu přes ventil, což ho činí vhodným pro systémy s nízkým i středním tlakem. Ventil se obvykle instaluje mezi otopný oběh a otopné těleso, což umožňuje automatické přizpůsobení průtoku podle změřené teploty.

Správné rozměření a výběr ventilu je klíčový pro zajištění jeho fungování v rámci stanovených parametrů. Ventil musí být kompatibilní s tlakem a teplotou systému a musí být přizpůsoben požadovanému průtoku. Hodnota Kv, která určuje průtokovou kapacitu, může být přednastavena podle konkrétní aplikace. To umožňuje flexibilitu v návrhu systému a zajišťuje, že ventil může být přizpůsoben různým velikostem otopných těles a tepelným zátěžím.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,245 kg
Kód	500827
Značka	IVAR

Provozní teplota +120 °C a tlaková třída PN 10 definují vhodnost ventilu pro standardní otopné soustavy. Materiál, mosaz CW617N s niklovým povlakem, zajišťuje odolnost proti korozi a mechanickému opotřebení, což zaručuje jeho odolnost a trvanlivost. Tyto parametry jsou klíčové pro určení kompatibility ventilu s systémem a pro zajištění, že bude schopen zvládnout očekávané tepelné a hydraulické zátěže bez poruchy.

Instalace a připojení

Ventil je navržen pro připojení k měděným nebo plastovým potrubím pomocí stlačovacích šroubení. Připojení 1/2 palce umožňuje integraci se standardními potrubními rozměry používanými v otopných soustavách. Hlava ventilu má závit M30 x 1,5 pro připojení termostatické hlavy nebo aktuátoru. Během instalace je důležité zajistit, že ventil je plně otevřený před zatíráním stlačovacích šroubení, aby nedošlo k poškození vnitřních komponent. Běžné chyby při instalaci zahrnují přetírání šroubení, což může způsobit netěsnosti nebo poškození těsnících ploch, a špatnou orientaci ventilu, která může ovlivnit jeho výkon. Ventil by měl být instalován v místě, které umožňuje snadný přístup k termostatické hlavě a kde není vystaven nadměrnému vibraci nebo mechanickému namáhání.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s řadou termostatických hlav a aktuátorů navržených pro osová řídicí ventily. Může být připojen k měděnému potrubí pomocí stlačovacích šroubení IVAR.TR nebo k plastovému potrubí pomocí šroubení TA (ALPEX) nebo TP. Při objednávce je důležité zajistit, že jsou zahrnuta správná stlačovací šroubení odpovídající materiálu potrubí. Ventil se obvykle dodává v baleních po 10 kusech v sáčku nebo 80 kusech v krabici. K základnímu provozu nejsou potřeba žádná další příslušenství, ale systém může vyžadovat termostatickou hlavu nebo řídicí jednotku pro plnou funkčnost.

Technický pozadí pro projektanty

Ventil funguje na základě bimetalového nebo voskového termostatického prvku, který se rozšiřuje nebo smršťuje v reakci na změny teploty. Tato pohyblivost upravuje polohu ventilového kužele, čímž reguluje průtok horké vody přes otopné těleso. Tělo ventilu z mosazi s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což zajišťuje dlouhodobou spolehlivost. Ventil je navržen tak, aby se integroval do standardních otopných soustav a může být použit jak v jednotlivých otopných obězích, tak i v větších otopných smyčkách. Doba trvanlivosti a účinnost ventilu jsou ovlivněny kvalitou instalace, čistotou systémové vody a četností provádění servisních kontrolování.

Služba a provoz

Ventil vyžaduje minimální údržbu, ale by měl být pravidelně kontrolován, aby bylo zajištěno, že termostatický prvek funguje správně a že nejsou netěsnosti ve stlačovacích šroubeních. Ventil by měl být kontrolován na známky opotřebení nebo koroze, zejména na těsnících plochách. Pokud ventil přestane být reaktivní nebo přestane správně regulovat průtok, může být nutné vyměnit termostatický prvek. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se kontrolovat ventil během pravidelné údržby systému.

Nejčastější otázky

Může být tento ventil použit s plastovým potrubím?
Ano, ventil je kompatibilní s plastovým potrubím při použití stlačovacích šroubení TP. Připojení se provádí přes závit 1/2 palce.

Je hodnota Kv nastavitelná?
Hodnota Kv je přednastavena a může být upravena podle požadovaného průtoku pro konkrétní aplikaci.

Jaká je maximální provozní teplota?
Ventil je určen pro maximální provozní teplotu +120 °C, což ho činí vhodným pro standardní otopné soustavy.

Může být ventil použit v centrální otopné soustavě?
Ano, ventil je vhodný pro použití v centrálních otopných soustavách, kde je vyžadována regulace průtoku podle teploty.
