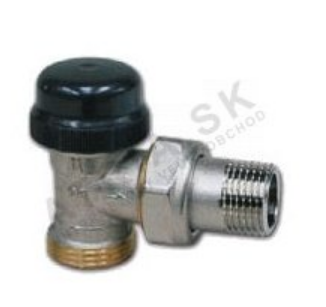

Termostatický dvojitý řídicí ventil - rohový, 1/2 palce x EK IVAR.VS 2106 N

Detailní popis produktu

Termostatické dvojité řídicí ventily jsou základními komponentami v hydraulických otopných soustavách, zejména v bytových a komerčních budovách, kde je vyžadována přesná regulace teploty. Tyto ventily se běžně instalují do otopných okruhů, aby ovládaly průtok ohřáté vody v závislosti na okolní teplotě. Montážní firmy pracující na centrálních otopných soustavách se s těmito ventily setkají jak v novostavbách, tak při rekonstrukcích, kde jsou integrovány s termostatickými hlavicemi a otopnými regulátory.

Správný výběr a instalace těchto ventilů je zásadní pro účinnost soustavy. Vyhovuje-li ventil hydraulickým požadavkům systému a je kompatibilní s materiálem potrubí a spojkami, je klíčový. Rohový design tohoto modelu umožňuje flexibilní instalaci v úzkých prostorech, například pod otopnými tělesy nebo v konfiguracích na stěně. Nastavitelná hodnota Kv umožňuje jemné ladění ventilu podle konkrétní tepelné výkonu otopného tělesa a tepelné zátěže budovy.

Technické parametry

Instalace a připojení

Tento rohový ventil je navržen pro 1/2 palcové potrubí a má závit M30 x 1,5 pro hlavici ventilu. Lze ho připojit k měďovému nebo plastovému potrubí pomocí stlačovacích spojek IVAR (TR pro měď, TA pro Alpex, TP pro plast). Během instalace je důležité zajistit, že stlačovací spojky jsou správně sedící a utažené podle pokynů výrobce. Běžnou chybou je přetížení, které může poškodit těsnící komponenty a vést k únikům. Ventil by měl být instalován v poloze, která umožňuje snadný přístup k hlavici pro úpravu a údržbu.

Kompatibilita a příslušenství

Ventil je kompatibilní s běžnými termostatickými hlavicemi, které mají závit M30 x 1,5. Pro instalaci je třeba objednat stlačovací spojky IVAR zvlášť, v závislosti na typu materiálu potrubí. Ty zahrnují IVAR.TR pro měď, IVAR.TA pro Alpex a IVAR.TP pro plastové potrubí. Ventil není dodáván se spojkami ani s termostatickou hlavicí, proto musí být tyto komponenty vybrány a objednány podle požadavků systému a typu otopného tělesa.

Technický pozadí pro projektanty

Tento termostatický dvojitý řídicí ventil funguje tak, že upravuje průtok horké vody v reakci na teplotu, kterou zaznamená termostatická hlavice. Tělo z mosazi s niklovým povlakem (CW617N) poskytuje dobrou mechanickou pevnost a odolnost proti korozi v otopných soustavách s vodou jako tepelným médiem. Rohový design ventilu umožňuje směrovou flexibilitu v rozvrhu potrubí. Nastavitelná hodnota Kv je klíčovým faktorem v návrhu systému, protože určuje maximální průtočnou kapacitu a musí být přizpůsobena tepelnému výkonu otopného tělesa a tepelným požadavkům budovy. Ventil se integruje do systému prostřednictvím standardních stlačovacích spojek, což zajišťuje bezpečné a netěsné připojení.

Údržba a provoz

Doporučuje se pravidelné kontrolování ventilu a jeho připojení, aby byla zajištěna pokračující funkčnost. Zkontrolujte, zda nejsou u stlačovacích spojek známky úniku, a ujistěte se, že termostatická hlavice funguje správně. Pokud ventil nefunguje podle očekávání, může být nutné znovu nastavit hodnotu Kv nebo vyměnit hlavici. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému.

Nejčastější otázky

Může být tento ventil použit s plastovým potrubím?
Ano, ventil lze připojit k plastovému potrubí pomocí stlačovacích spojek IVAR.TP.

Jaká je maximální teplota, kterou tento ventil vydrží?
Ventil má maximální provozní teplotu +120 °C.

Jaký závit se používá pro termostatickou hlavici?
Ventilová hlavice používá závit M30 x 1,5 pro připojení k termostatické hlavici otopného tělesa.

Je hodnota Kv nastavitelná?
Ano, ventil má přednastavenou a nastavitelnou hodnotu Kv pro regulaci průtoku.
