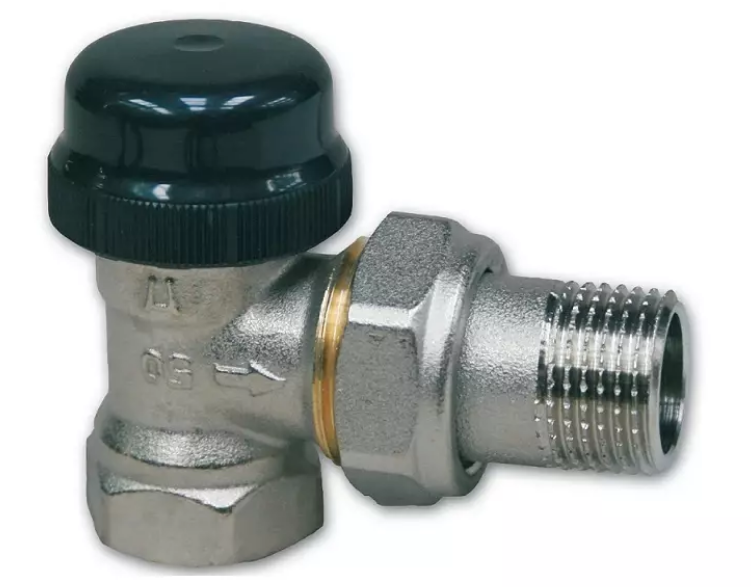

Termostatický dvojitý řídicí ventil - rohový, 3/8 palce IVAR.VS 2102 N
Kód: 500870Související produkty
Detailní popis produktu
Tento termostatický dvojitý řídicí ventil se běžně používá v bytových a komerčních otopných soustavách k regulaci průtoku vody v závislosti na změnách teploty. Montéři ho často nacházejí v centrálních otopných okruzích, kde je potřeba přesná regulace průtoku. Jeho kompaktní design z něj dělá ideální volbu pro úzká místa, jako jsou kotelny, rozdělovače pro podlahové vytápění nebo okruhy pro stěnová otopná tělesa. Ventil automaticky reaguje na změny teploty tekutiny, čímž zajišťuje stabilní a efektivní rozdělení tepla.
Konfigurace ve tvaru rohu umožňuje úsporné rozvody potrubí a je zvlášť užitečná při připojování přívodních linek pod pravým úhlem. Díky svému přímému působení není potřeba žádné externí zdroje energie nebo složitých ovládacích systémů, což ho činí vhodným jak pro tradiční, tak moderní otopné instalace. Ventil se často používá spolu s běžnými ocelovými potrubími a příslušenstvím, přičemž při montáži není potřeba žádných speciálních nástrojů nebo podmínek.
Technické parametry
| Materiál | Nikelově pozinkovaná mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,178 kg |
| Kód | 500870 |
| Značka | IVAR |
Nominální tlak PN 10 znamená, že ventil je navržen pro nízkonapěťové aplikace typické pro otopné soustavy. Maximální provozní teplota +120 °C zajišťuje kompatibilitu s ohřevem vody. Výběr materiálu – nikelově pozinkovaná mosaz CW617N – poskytuje odolnost proti korozi a dlouhodobou stabilitu v prostředí s vodou. Tyto parametry pomáhají určit správné rozměry ventilu a jeho vhodnost pro konkrétní okruhy.
Montáž a připojení
Montáž zahrnuje orientaci ventilu do požadované polohy (rohový styl) a jeho zabezpečení pomocí běžných ocelových potrubních spojů. Velikost závitu hlavy je M 30 x 1,5, který musí být kompatibilní s aktuátorem nebo ovladačem. Před utažením se ujistěte, že povrchy těsnění jsou čisté a bez nečistot, aby nedošlo k úniku. Běžné chyby zahrnují špatnou orientaci těla ventilu nebo přetížení spojů, což může poškodit vnitřní komponenty nebo vést k úniku. Vždy ověřte, že směr průtoku odpovídá značce na těle ventilu.
Kompatibilita a příslušenství
Tento ventil je určen pro použití s běžnými ocelovými potrubními systémy a vyžaduje kompatibilní příslušenství pro bezpečné připojení. Závit hlavy umožňuje připojení termostatických aktuátorů nebo ovladačů pro automatickou regulaci. Aby systém fungoval správně, ujistěte se, že vybrané příslušenství má stejnou hodnotu tlaku a teploty. V databázi nejsou uvedeny žádné další produkty pro tento model.
Technický pozadí pro projektanty
Ventil pracuje pomocí vestavěného bimetalového nebo voskového termostatu, který se rozšiřuje nebo smršťuje v reakci na změny teploty, čímž se upravuje průtok. Tělo z nikelově pozinkované mosazí CW617N poskytuje vysokou odolnost a odolnost vůči tepelnému cyklování, což ho činí vhodným pro dlouhodobé použití v otopných okruzích. Integrace do systému vyžaduje pečlivý výpočet průtoků a tlakových ztrát, aby byla zajištěna optimální výkon. Absence pohyblivých částí náchylných k opotřebení zvyšuje spolehlivost systému v průběhu času. Efektivita je dále podpořena přesnou úpravou hodnoty Kv, která umožňuje jemné ladění průtokových vlastností.
Údržba a provoz
Doporučuje se pravidelné vizuální kontroly, abyste zjistili známky opotřebení, koroze nebo úniku v okolí spojů. Pravidelně čistěte vnější povrch, abyste odstranili nečistoty nebo usazeniny, které by mohly ovlivnit provoz. V krátkém popisu nejsou uvedena žádná plánovaná období údržby. V případě poruchy demontujte ventil podle standardních postupů a zkontrolujte vnitřní komponenty na přítomnost zácp nebo poškození. V případě potřeby proveďte výměnu podle pokynů výrobce.
Nejčastější otázky
Může být tento ventil připojen k měděným nebo plastovým potrubím?
Ne, je speciálně navržen pro ocelové potrubní spoje. V případě smíšených potrubních systémů použijte vhodné adaptéry.
Je možné po montáži manuálně upravit průtok?
Ano, hodnota Kv lze přednastavit tak, aby odpovídala požadovanému průtoku pro okruh.
Co dělat, pokud ventil reaguje nerovnoměrně na změny teploty?
Zkontrolujte přítomnost zácp v přívodním nebo odtokovém portu a ujistěte se, že systém je bez vzduchových bublin. Pokud problém přetrvává, zvažte výměnu.
Může být tento ventil použit v systémech s chlazenou vodou?
Není navržen pro aplikace s chlazenou vodou. Podívejte se na specifikace výrobce pro vhodné alternativy.
Doplňkové parametry
| Kategorie: | PŘÍMÝ / ROHOVÝ - DVOUREGULAČNÍ |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.178 kg |
| Druh výrobku: | vyvažovací / regulační ventil |
| Rozměr závitu: | 3/8" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 8:22:26 |
