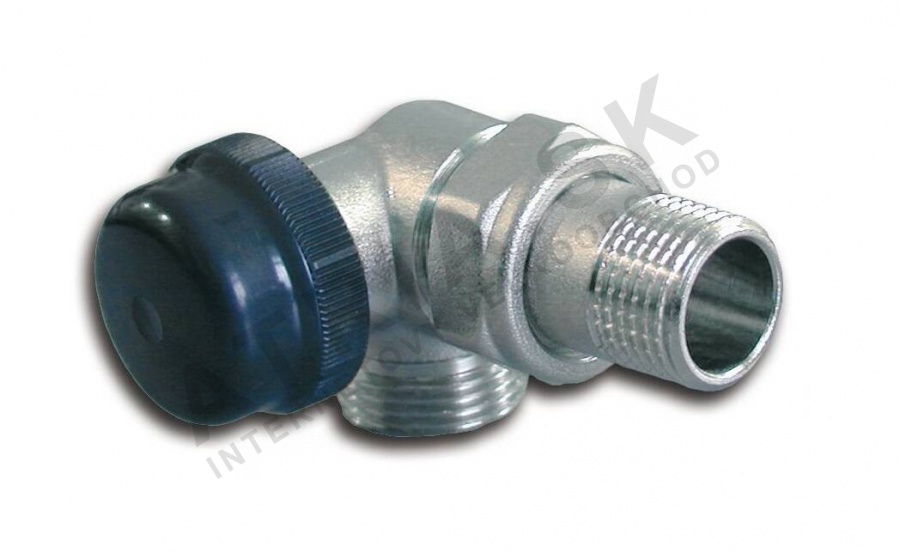

Termostatický dvojitý řídicí ventil - tříosý - L, 1/2 palce x EK IVAR.VCS 2166 NSX

Detailní popis produktu

Tento termostatický dvojitý řídicí ventil se běžně používá v bytových a komerčních otopných soustavách k regulaci průtoku horké vody v otopných tělesech. Je zvláště vhodný pro systémy, kde je požadována přesná teplotní regulace, například v centrálních otopných instalacích s jednotlivými místními termostaty. Tříosá konstrukce zajišťuje stabilní provoz a přesnou modulaci průtoku v reakci na změny teploty. Montéry tento ventil běžně používají v systémech s měděnými, ocelovými nebo plastovými potrubími, kde kompatibilita s různými typy připojení je zásadní.

Jako dvojitý řídicí ventil umožňuje jak manuální, tak automatickou regulaci, což z něj dělá vhodnou volbu pro systémy vyžadující jemné úpravy. Ventil se často instaluje spolu s termostatickými hlavicemi na otopná tělesa a používá se v aplikacích, kde prostorové omezení nebo rozložení systému vyžaduje levou orientaci. Kompaktní design a standardní rozměry připojení z něj dělají všestrannou volbu pro různé konfigurace otopných systémů.

Technické parametry

Montáž a připojení

Montáž vyžaduje pečlivé zarovnání tříosého mechanismu, aby byl zajištěn hladký provoz. Ventil se připojuje pomocí 1/2 palcové závitu a je kompatibilní s různými typy připojení, včetně ocelových, měděných a plastových potrubí. Závit M 30 x 1,5 na připojovací hlavici umožňuje bezpečné upevnění. Montéry by měli ověřit, že ventil je správně orientován pro levou montáž, a že těsnící plochy jsou čisté a nepoškozené, před zatíráním. Běžné chyby zahrnují nesprávnou orientaci, což může vést k omezenému průtoku, a přetírání, které může poškodit vnitřní komponenty.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s různými příslušenstvím pro připojení, včetně stříhacích přírub IVAR.TR pro měď, TA pro ALPEX a TP pro plastová potrubí. Tyto příslušenství je třeba objednat zvlášť a jsou základní pro zajištění bezpečného a netěsného připojení. Ventil je také navržen tak, aby fungoval spolu s běžnými termostatickými hlavicemi na otopná tělesa a může být integrován do systémů s manuální nebo automatickou teplotní regulací. Pro levou montáž musí být ventil správně umístěn, aby nedocházelo k překážkám s sousedními komponenty.

Technický pozadí pro projektanty

Tříosá konstrukce ventilu umožňuje přesnou modulaci průtoku v reakci na změny teploty. Vnitřní mechanismus je vyroben z niklově zinkované mědi (CW617N), což poskytuje dobrý odolnost proti korozi a mechanickou pevnost. Ventil funguje tak, že upravuje průtočnou plochu v reakci na teplotu okolního prostředí, čímž zajistí, že otopné těleso udržuje požadovaný výkon. Volba typu připojení a orientace ovlivňuje celkovou účinnost a trvanlivost systému. Správná integrace do otopného okruhu je zásadní pro minimalizaci tlakových ztrát a zajištění rovnoměrného rozdělení tepla.

Údržba a provoz

Doporučuje se pravidelná kontrola připojení a těsnících ploch ventilu, aby byl zajištěn bezproblémový provoz. Nejsou uvedena konkrétní intervaly údržby, ale jakékoliv známky netěsnosti nebo omezeného průtoku by měly být okamžitě vyšetřeny. Ventil by měl být kontrolován na správnou orientaci a zarovnání a příslušenství pro připojení by mělo být ověřeno na utěsnění. Pokud ventil nefunguje hladce, může být vnitřní mechanismus potřeba vyčistit nebo upravit. V případě trvalých problémů by měl být ventil vyměněn, aby byla zachována účinnost systému.

Nejčastější otázky

Může být tento ventil použit s měděným potrubím?
Ano, je kompatibilní s měděným potrubím, pokud se použijí vhodná stříhací příslušenství, jako je IVAR.TR.

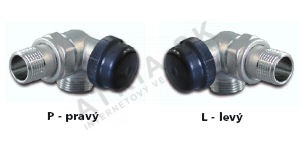

Je ventil vhodný pro levou montáž?
Ano, verze L je speciálně navržena pro montáž na levé straně otopného tělesa.

Jaká je maximální provozní teplota?
Ventil je určen pro maximální provozní teplotu +120 °C.

Může být ventil použit v systémech s plastovým potrubím?
Ano, je kompatibilní s plastovým potrubím, pokud se použijí vhodná stříhací příslušenství, jako je IVAR.TP.
