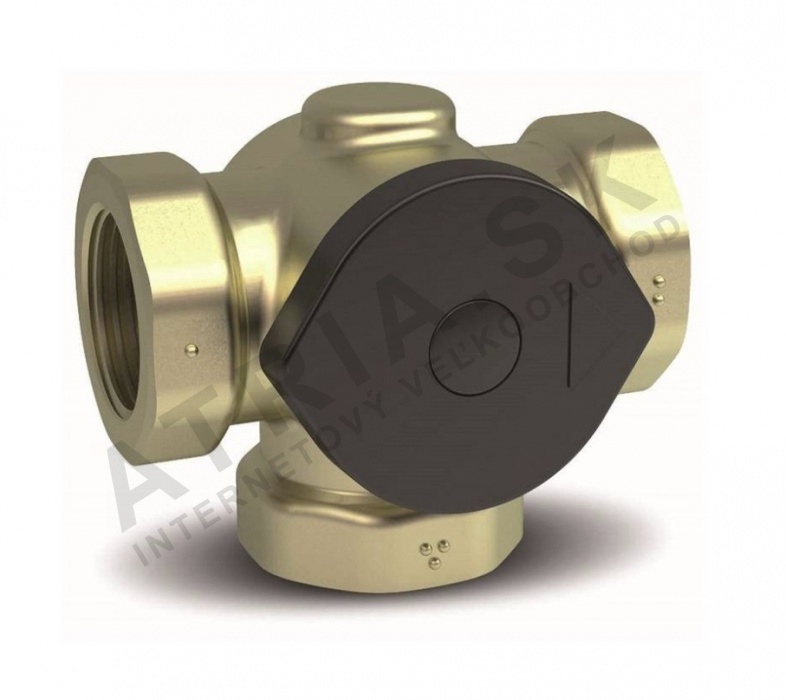

Teplotně řízený pojistný ventil - 5/4 palce; Kv 12; 61° C
Kód: 1560075Související produkty
Detailní popis produktu
Tento teplotně řízený pojistný ventil se běžně instaluje do domácích i komerčních otopných soustav na pevná paliva. Používá se k regulaci teploty v okruhu kotle a k prevenci poškození způsobeného korozi a uhlím. Zajišťuje bezpečný a efektivní provoz tím, že uvolňuje nadbytečné teplo, jakmile je dosaženo nastaveného teplotního prahu. Běžně se používá v systémech, kde je termální stabilita a dlouhodobá spolehlivost kritická.
Ventil je navržen pro integraci do uzavřených otopných soustav a je vhodný pro použití s tradičními kotli na pevná paliva. Montéři by měli zajistit správnou orientaci a pozici, aby byla zajištěna správná směr průtoku a regulace tlaku. Určen k použití v prostředí, kde je maximální pracovní teplota 120°C a jmenovitý tlak PN 10.
Technické parametry
| Materiál | DZR mosaz |
|---|---|
| Pracovní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| EAN | 6415843672187 |
| Hmotnost | 0,856 kg |
| Kód | 1560075 |
| Značka | IVAR |
Instalace a připojení
Na ventilu je závitové připojení 5/4 palce, které musí být přizpůsobeno odpovídajícímu adaptéru na kotli nebo potrubí. Během instalace je důležité ověřit směr průtoku uvedený na tělese ventilu a přizpůsobit se mu. Běžnou chybou je nesprávná orientace, což může vést k nesprávné funkci nebo poškození. Určen k montáži ve svislé poloze, aby byla zajištěna správná odtok a tepelná odezva. Není potřeba žádný nástroj pro úpravu průtoku pod tlakem, což umožňuje jemné ladění během uvedení do provozu.
Kompatibilita a příslušenství
Tento teplotně řízený pojistný ventil je kompatibilní s kotli na pevná paliva pracujícími v rámci stanovených teplotních a tlakových mezí. Určen k použití s běžnými otopnými okruhy a nepožaduje příslušenství pro základní provoz. Doporučuje se však kombinovat ho s teplotním čidlem a řídicí jednotkou pro zvýšené monitorování systému. Pro tuto verzi nejsou uvedeny žádné související produkty.
Technický pozadí pro projektanty
Pracuje na základě teplotního vložku, který reaguje na změny teploty v kapalině. Jakmile je překročena teplota 61°C, vložek se rozšiřuje a otevírá ventil, aby uvolnil nadbytečné teplo. DZR mosaz poskytuje dobrou mechanickou pevnost a odolnost proti tepelnému cyklování, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných systémech. Design umožňuje integraci do nových i rekonstruovaných systémů, pokud odpovídají stávající potrubí a adaptéry specifikaci závitu 5/4 palce. Výkon ventilu je ovlivněn hydraulickým vyvážením systému a přesností nastavení teploty.
Údržba a provoz
Doporučuje se pravidelné vizuální kontroly na známky opotřebení, netěsností nebo zablokování. Teplotní vložek lze vyměnit bez nutnosti demontáže celého ventilu, což zjednodušuje údržbu. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby. Aby byla zajištěna bezproblémová funkce, měl by být zařízení pravidelně testováno simulací zvýšení teploty, aby bylo potvrzeno, že ventil otevírá a zavírá správně.
Nejčastější otázky
Může být ventil použit v systémech s vyšší pracovní teplotou?
Ne, maximální pracovní teplota je omezena na +120°C podle technických údajů.
Je možné upravit průtok bez nástrojů?
Ano, ventil umožňuje úpravu funkčního průtoku pod tlakem bez potřeby nástrojů.
Může být teplotní vložek vyměněn zvlášť?
Ano, vložek je navržen tak, že lze vyměnit odděleně od hlavního těla ventilu.
Jaká je účel velikosti připojení 5/4 palce?
Závit 5/4 palce se používá k připojení ventilu k kotli nebo potrubí, aby byl zajištěn bezpečný a netěsný připojení.
Doplňkové parametry
| Kategorie: | Termoregulační přepouštěcí ventil |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.856 kg |
| EAN: | 6415843672187 |
| Druh výrobku: | pojistný ventil |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz DZR |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:19 |
