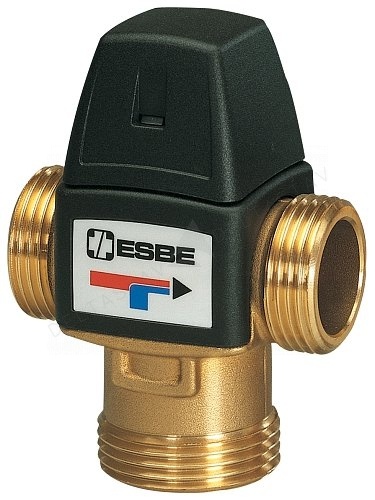

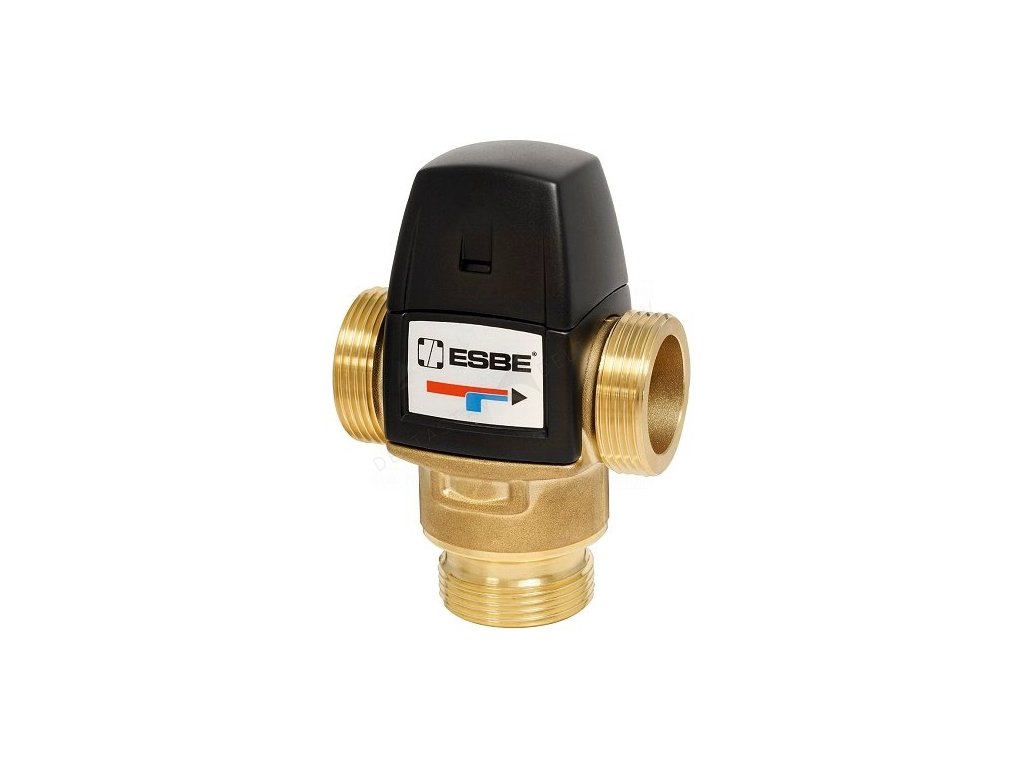

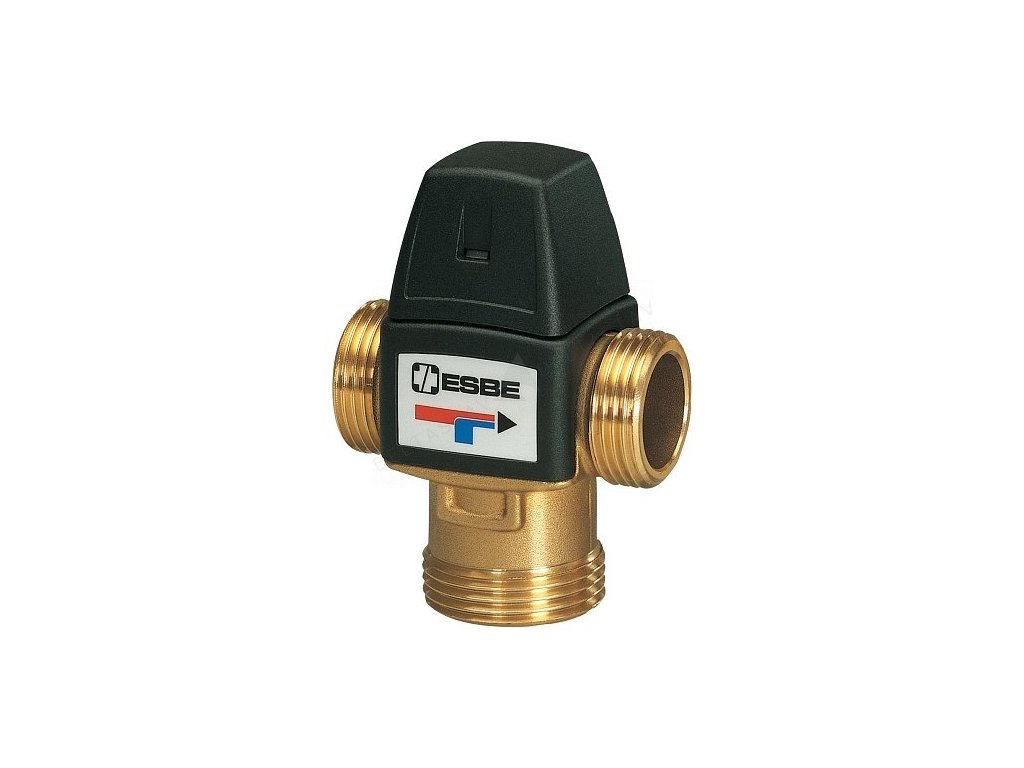

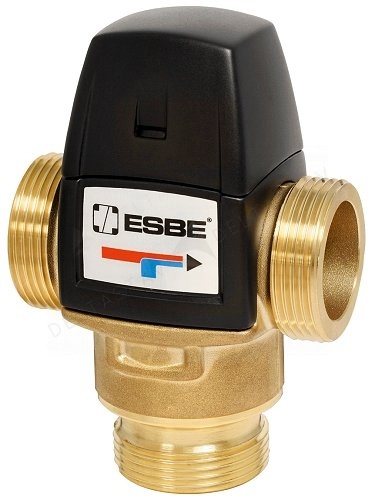

Termostatický směšovací ventil ESBE VTA

Detailní popis produktu

Termostatické směšovací ventily jsou zásadní komponenty v hydronických topných systémech, kde je vyžadována přesná regulace teploty. Model ESBE VTA se běžně používá v obytných i komerčních aplikacích, zejména v systémech podlahového vytápění a tepelných akumulačních jednotkách. Instalatéři pracující na těchto systémech musí zajistit správné umístění ventilu a konfiguraci průtoku, aby byla zajištěna účinnost a bezpečnost systému. Návrh ventilu umožňuje regulaci směšování teplé a studené vody na přednastavenou teplotu, zabrání přehřátí a zaručí konzistentní výkon po celém systému.

Pro správné zapojení do systému je třeba pochopit dynamiku průtoku a roli ventilu při vyvažování teploty dodávané vody. Model VTA je vhodný pro instalace, kde plocha nepřesahuje 50 m², což z něj dělá ideální volbu pro menší a střední systémy podlahového vytápění. Používá se také v tepelných akumulačních jednotkách, kde je vyšší riziko spálení a je třeba řízené smíšení vody, aby byly zajištěny bezpečné výstupní teploty.

Technické parametry

Materiál	Mosaz, EPDM
Teplota média	Max. až 90 °C
Hmotnost	0,5 kg
Kód	31100900
Značka	ESBE

Maximální teplota média 90 °C je klíčovým faktorem pro určení vhodnosti ventilu pro konkrétní aplikace. Třída tlaku PN10 znamená, že ventil je vhodný pro nízkotlaké systémy, což je typické pro mnoho domácích a lehce komerčních topných systémů. Materiály – mosaz a EPDM – jsou vybrány pro svou odolnost proti korozi a kompatibilitu s vodními médi. Tyto parametry jsou zásadní pro správné rozměření ventilu a zajištění, že splňuje hydraulické a tepelné požadavky systému.

Montáž a připojení

ESBE VTA je vybaven vnějším závitem pro připojení k systému. Instalatéři by měli ověřit orientaci ventilu, aby byl respektován asymetrický průtok, neboť nesprávná montáž může vést ke snížení účinnosti nebo selhání systému. Ventil musí být připojen k oběma zdrojům teplé a studené vody, přičemž přítok studené vody je zásadní pro bezpečnostní funkci ventilu – v případě přerušení dodávky studené vody se ventil uzamkne, aby zabránil přehřátí. Běžné chyby při montáži zahrnují prohození vstupních a výstupních portů nebo nedbalé upevnění ventilu, což může ohrozit jeho provoz a trvanlivost.

Kompatibilita a příslušenství

ESBE VTA je navržen k integraci se standardními rozdělovači pro podlahové vytápění a tepelnými akumulačními jednotkami. Je kompatibilní se systémy s měděnými nebo plastovými potrubími a pro základní provoz nepotřebuje žádné další příslušenství. V komplexnějších systémech může být vhodné zahrnout redukční ventily nebo regulátory průtoku, aby byl zajištěn stabilní provoz. Pro tento model nejsou potřeba žádné související produkty, protože funguje nezávisle v rámci systému.

Technický pozadí pro projektanty

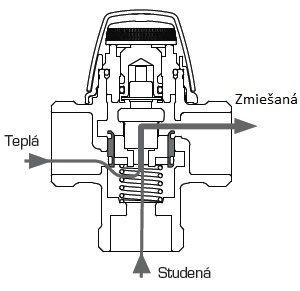

ESBE VTA pracuje na principu termostatu, který využívá teplotně citlivý prvek k regulaci směšování teplé a studené vody. Mosazné těleso zajišťuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM těsnění zaručuje těsné, netěsné spojení. Asymetrický průtok zajišťuje, že ventil rychle reaguje na změny teploty, udržuje stabilní výstup. Výkon ventilu je ovlivněn kvalitou dodávky vody a stabilitou přívodu studené vody. Dlouhodobá účinnost závisí na absenci usazenin a na udržování správných průtokových hodnot v systému.

Údržba a provoz

ESBE VTA vyžaduje minimální údržbu, pokud systém pracuje v rámci specifikovaných parametrů. Instalatéři by měli pravidelně kontrolovat známky opotřebení EPDM těsnění a zajistit, že ventil je volný od nečistot, které by mohly ovlivnit jeho provoz. V technické dokumentaci nejsou specifikovány plánované intervaly údržby, ale jakékoliv odchylky v regulaci teploty by měly vyvolat kontrolu ventilu a jeho připojení. Zámek ventilu v případě přerušení dodávky studené vody je klíčovou bezpečnostní funkcí, kterou je třeba ověřit při montáži a pravidelných kontrolech.

Nejčastější otázky

Lze ESBE VTA použít v systémech s vyšší plochou než 50 m²?
Ne, ventil je specificky navržen pro systémy podlahového vytápění do 50 m². Pro větší plochy je třeba jiný model nebo více jednotek.

Je ventil vhodný pro použití s glykolem?
Ne, technická data nezmiňují kompatibilitu s glykolem. Je určen pouze pro vodní média.

Co se stane při přerušení dodávky studené vody?
Ventil se uzamkne, aby zabránil přehřátí a spálení, a zajišťuje, že systém zůstane bezpečný, dokud se neobnoví dodávka studené vody.

Lze ventil po montáži upravit?
Ano, termostatické nastavení lze upravit podle požadavků systému, jak je uvedeno v návodu k použití.

Dokumenty ke stažení

• VTA termostatické a nastavitelné ventily (PDF)
