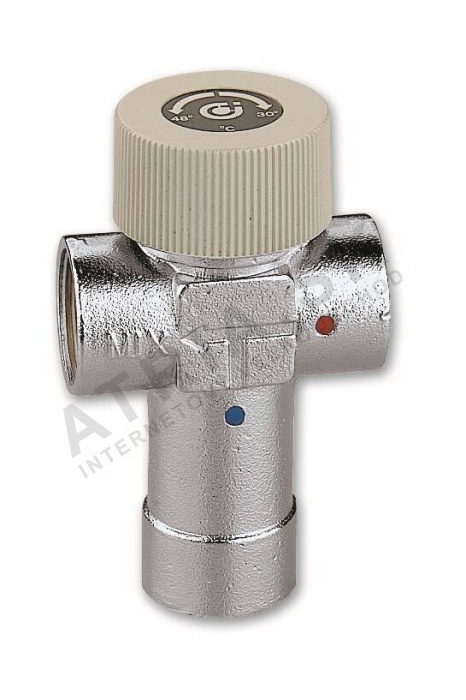

Termostatický směšovací ventil pro TV, 1" F; Kv 2,75 IVAR.C 520

Detailní popis produktu

Termostatické směšovací ventily jsou zásadní komponenty v otopných soustavách s teplou vodou, zejména v aplikacích, kde je vyžadována přesná regulace teploty, aby se zabránilo popálení a zaručila pohodlí uživatelů. Instalatéři často setkávají s těmito ventily v bytových, obchodních a institucionálních budovách, jako jsou hotel, školy a nemocnice. Ventil IVAR.C 520 je navržen pro integraci do DHW obvodů, kde je teplá voda z kotle nebo zásobníku směšována se studenou vodou z vodovodu, aby se dosáhlo konzistentní a bezpečné dodávky teploty.

Správné vybavení a instalace směšovacího ventilu jsou zásadní pro zajištění efektivního a bezpečného provozu systému. Ventil musí být rozměrován podle požadovaného průtoku aplikace, přičemž je třeba vzít v úvahu maximální provozní teplotu a tlakové podmínky. Je obvykle namontován na věnovaném rozdělovači nebo přímo do obvodu teplé vody, aby byl přístupný pro údržbu a kontrolu.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Provozní teplota	+90 °C
Nominální tlak	PN 10
EAN	8016615012484
Hmotnost	0,536 kg
Kód	520630
Značka	IVAR

Ventil je určen pro maximální provozní teplotu +90 °C a nominální tlak PN 10, což ho činí vhodným pro standardní otopné soustavy s teplou vodou. Hodnota Kv 2,75 určuje průtokovou kapacitu, což je důležité při výpočtu hydraulické rovnováhy systému. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a odolnost v mokrém prostředí, zatímco vnitřní závity (FFF) zajišťují bezpečné a netěsné spojení.

Instalace a připojení

Ventil IVAR.C 520 má vnitřní závit (FFF) a připojuje se přes 1 palce F přírubu. Během instalace je důležité zarovnat ventil správnou orientací, jak je uvedeno výrobcem. Přívody pro studenou a teplou vodu jsou barevně označeny pro jasnost. Před utažením naneste na závity vhodný těsnicí prostředek, aby se zabránilo únikům. Ujistěte se, že ventil je namontován v místě, které umožňuje snadný přístup při údržbě. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedodržení použití těsnícího prostředku a nedostatečnou podporu potrubí, což může vést ke stresu na tělese ventilu a potenciálnímu úniku v průběhu času.

Kompatibilita a příslušenství

Tento termostatický směšovací ventil je kompatibilní se standardními otopnými soustavami s teplou vodou, které používají měděné nebo plastové potrubí. Je určen pro použití se studenou a teplou vodou a má být integrován do uzavřeného DHW obvodu. Pro základní provoz nejsou potřeba žádná konkrétní příslušenství, i když v systémech s vysokým tlakem může být nutný tlumivý ventil, aby chránil ventil před nadměrným stresem. Pro tuto verzi nejsou uvedeny žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

IVAR.C 520 pracuje pomocí bimetalového termostatu, který reaguje na změny teploty směšované vody. Jakmile se teplota liší od nastavené hodnoty, termostat upravuje polohu vnitřního směšovacího prvku, aby zvýšil nebo snížil podíl studené vody vstupující do systému. Konstrukce z mosazi CW617N s niklovým povlakem zajišťuje dlouhodobou odolnost proti korozi a mechanickému opotřebení. Ventil je navržen tak, aby se bez problémů integroval do DHW obvodů s minimálním dopadem na systémový tlak. Aby se maximalizovala účinnost a trvanlivost, je důležité zajistit, že potrubí před a za ventilem je správně izolováno a ventil není vystaven kondenzaci nebo extrémním teplotním změnám.

Údržba a provoz

Pravidelné vizuální kontroly jsou doporučeny, aby se zkontrolovaly případné známky úniku, koroze nebo zablokování vstupních a výstupních otvorů. Pokud ventil nedodržuje očekávanou stabilitu teploty, může to znamenat potřebu údržby nebo přestavení. V dokumentu nejsou uvedena žádná konkrétní intervaly údržby, ale údržba by měla být prováděna podle pokynů výrobce. Ventil nevyžaduje pravidelnou mazání díky uzavřenému charakteru vnitřního mechanismu.

Nejčastější otázky

Může být IVAR.C 520 použit v otopných soustavách s teplou vodou z solárního zdroje?
Ano, pokud systém pracuje v rámci teplotních a tlakových limitů ventilu. Maximální provozní teplota +90 °C je vhodná pro většinu solárních DHW systémů.

Je možné nastavit teplotu po instalaci?
Rozsah teplot je nastavitelný mezi +30 °C a +48 °C a může být jemně přestaven během komise pomocí určeného nastavovacího mechanismu.

Může být ventil namontován svisle nebo vodorovně?
Obojí orientace je přijatelná, pokud je ventil namontován podle směrových značek výrobce a toková cesta zůstává nezakrytá.

Je potřeba pro ventil samostatný montážní rám?
Ne, ventil je navržen pro přímou instalaci na standardní potrubí a nepotřebuje dodatečnou podporu, pokud to nevyžadují místní předpisy nebo konkrétní podmínky na místě.
