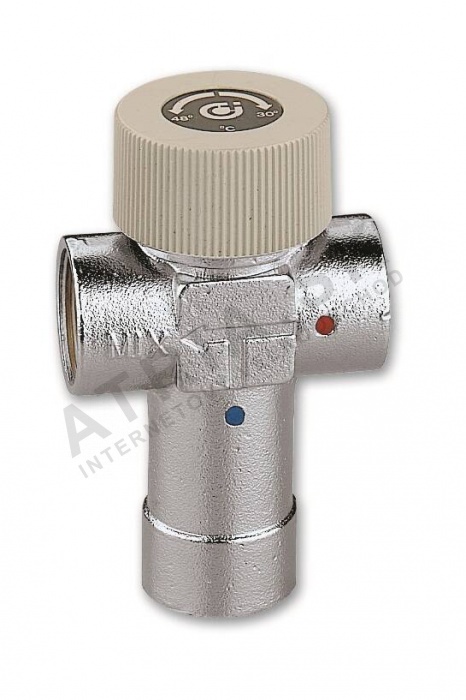

Termostatický směšovací ventil pro TV, 1/2 palce F; Kv 1,3 IVAR.C 520

Detailní popis produktu

Termostatické směšovací ventily jsou základními komponenty v otopných soustavách, kde je potřeba přesného řízení teploty, aby se zabránilo popálení a zaručila bezpečnost uživatelů. Tento ventil se běžně instaluje v obytných i komerčních budovách, včetně hotelů, nemocnic a bytových domů, kde otopné soustavy podléhají proměnlivým dodacím teplotám. Ventil směšuje teplou a studenou vodu, aby udržoval konstantní výstupní teplotu, bez ohledu na kolísání v dodávce. Je zvlášť vhodný pro aplikace, kde zdroj teplé vody může překročit bezpečné dodací teploty, například v systémech přímo z kotlů nebo solárních tepelných instalací.

Při instalaci se ventil obvykle umístí v blízkosti místa použití, například v kuchyních, koupelnách nebo v pralně. Je připojen k oběma vodovodním liniím – teplé a studené vodě – a často integruje i další systémové komponenty, jako jsou redukční ventily nebo regulátory průtoku. Vnitřní konstrukce ventilu zajišťuje plynulý a stabilní směšovací proces, bez nutnosti ručního nastavení po dosažení požadované teploty. Princip fungování je založen na teplotně citlivém prvku, který reaguje na změny teploty smíšené vody a příslušně upravuje průtok teplé a studené vody.

Technické parametry

Uvedené parametry definují provozní limity a vlastnosti materiálu ventilu. Maximální provozní teplota +90 °C zajišťuje kompatibilitu s vysokoteplotními otopnými soustavami. Jmenovitý tlak PN 10 znamená, že ventil je vhodný pro standardní domácí vodní tlakové podmínky. Materiál – niklově pozinkovaná měď CW617N – poskytuje odolnost proti korozi a mechanickému opotřebení, což z něj dělá vhodný prvek pro dlouhodobé použití v vodních systémech. Průtokový činitel (Kv) 1,3 se používá k výpočtu průtoku za konkrétních tlakových podmínek, což je zásadní pro rozměrování a vyvážení systému.

Instalace a připojení

Instalaci by měl provádět kvalifikovaný technik v souladu s místními stavebními a potrubními normami. Ventil je vybaven třemi vnitřními závitovými spojkami (FFF) o průměru 1/2 palce, což umožňuje přímé připojení k liniím teplé a studené vody a výstupu smíšené vody. Vstupní otvory pro teplou a studenou vodu jsou barevně označeny, aby se zabránilo chybné instalaci. Před montáží by měl být systém vyrovnán a ventil prohlédnut na případné viditelné poškození. Ventil musí být instalován v poloze, která umožňuje snadný přístup k údržbě a nastavení. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění ventilu nebo opomenutí kontroly těsnosti spojek po instalaci.

Kompatibilita a příslušenství

Tento termostatický směšovací ventil je navržen k použití spolu s běžnými otopnými soustavami a je kompatibilní s širokou škálou potrubních průměrů a přípojek. Je určen pro pitnou vodu a nesmí být připojen k nezdravotně nezávadné nebo chemické vodě. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se použít schválené těsnící materiály, jako je PTFE pásko nebo závitový těsnicí prostředek, aby se zajistily netěsné spoje. Ventil není kompatibilní se systémy vyžadující externí aktuátory nebo dálkové řízení teploty.

Technický pozadí pro projektanty

Ventil pracuje pomocí bimetalového nebo voskového aktuátoru, který reaguje na změny teploty smíšené vody. Jakmile se teplota smíšené vody liší od nastavené hodnoty, aktuátor upravuje polohu vnitřních směšovacích prvků, aby obnovil požadovanou teplotu. Niklově pozinkované měděné tělo poskytuje dobrou tepelnou vodivost a mechanickou pevnost, což zajišťuje spolehlivý provoz v průběhu času. Ventil je navržen tak, aby udržoval stabilní výstupní teplotu v rozmezí +30 °C až +48 °C, což ho činí vhodným pro aplikace, kde je důležitá pohoda a bezpečnost uživatelů. Integrace ventilu do systému by měla zahrnovat celkové průtokové dynamiky a tlakové podmínky, aby byla zajištěna optimální výkon a trvanlivost.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby se zajistilo, že ventil nadále funguje správně. To zahrnuje kontrolu na známky opotřebení, koroze nebo zablokování vnitřních komponent. Ventil by měl být pravidelně testován, aby se potvrdilo, že udržuje nastavenou teplotu za různých průtokových podmínek. V technických datech nejsou uvedena žádná plánovaná období údržby, ale jakékoliv potíže, jako je nestabilní řízení teploty nebo snížený průtok, by měly být vyřešeny co nejdříve. Ventil lze demontovat pro úklid nebo výměnu vnitřních částí, pokud je to potřeba. Je důležité dodržovat pokyny výrobce při provádění jakékoli údržby, aby se zabránilo poškození citlivých vnitřních komponent.

Nejčastější otázky

Může být ventil použit v systému se solárním ohřevem vody?
Ano, ventil je vhodný pro systémy, kde může být dodávka teplé vody nad standardními teplotami otopných soustav, jako jsou systémy z solárních tepelných instalací. Maximální provozní teplota +90 °C zajišťuje kompatibilitu s těmito instalacemi.

Je možné nastavit teplotní rozsah nad +48 °C?
Ne, ventil je navržen tak, aby poskytoval kontinuální teplotní rozsah od +30 °C do +48 °C. Nastavení mimo tento rozsah by mohlo vést k poškození vnitřních komponent nebo ohrozit bezpečnost.

Může být ventil instalován svisle nebo vodorovně?
Ventil lze instalovat v obou polohách, pokud jsou připojení správně zarovnána a ventil je pevně upevněn. Doporučuje se však dodržovat pokyny výrobce pro optimální výkon.

Co dělat, pokud ventil nedrží stabilní teplotu?
Pokud ventil nedrží stabilní výstupní teplotu, může to znamenat závadu vnitřního aktuátoru nebo zablokování průtoku. Ventil by měl být prohlédnut a případně demontován pro úklid nebo výměnu vnitřních částí.
