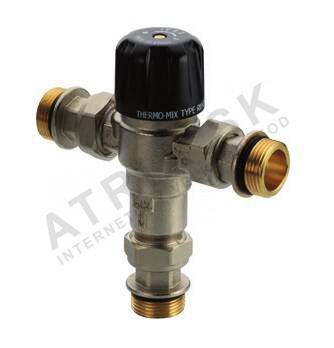

Termostatický směšovací ventil pro TV, 1/2 palce; Kv 1,9; + 36° C až + 50° C IVAR.MIX T5

Detailní popis produktu

Termostatické směšovací ventily jsou základními komponenty v otopných soustavách, kde je vyžadována přesná regulace teploty, aby se zabránilo popálením a zaručila se konzistentní kvalita vody. Tento ventil se běžně používá v obytných i komerčních budovách, včetně hotelů, nemocnic a bytových domů. Je instalován do oběhových obvodů teplé vody, aby reguloval teplotu vody dodávané k odtokům a armaturám. Toto zařízení zajišťuje, že smíšená voda zůstává v určeném rozsahu bez ohledu na kolísání dodávky teplé nebo studené vody.

Správné vybavení a instalace termostatického směšovacího ventilu jsou kritické pro výkon systému. Ventil musí být rozměrován podle požadovaného průtoku armatur a podmínek tlaku v systému. Hodnota Kv a rozměr připojení jsou klíčovými faktory pro určení kompatibility s potrubím a příslušenstvím.

Technické parametry

Instalace a připojení

Instalace termostatického směšovacího ventilu vyžaduje standardní připojení 1/2 palce na obou vstupech teplé a studené vody. Vstup pro studenou vodu je označen 'F', vstup pro teplou vodu je označen 'C'. Ventil by měl být namontován ve svislé poloze s aktuátorem směrem vzhůru. Je důležité zajistit, že potrubí je správně rozměrováno a že tlak v obou obvodech teplé a studené vody je vyvážen, aby nedošlo k přetížení ventilu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění ventilu nebo opomenutí kontroly netěsností po instalaci.

Kompatibilita a příslušenství

Tento ventil je navržen pro integraci do standardních oběhových soustav teplé vody a je kompatibilní s většinou centrálních topných a kotlových systémů. Běžně se používá spolu s termostatickými regulátory a redukčními ventily, aby byly zajištěny stabilní provozní podmínky. Pro základní instalaci nejsou potřeba žádné další příslušenství. Ventil není kompatibilní se systémy pracujícími nad PN 10 nebo s teplotami vyššími než +90°C.

Technický popis pro projektanty

Pracovní princip termostatického směšovacího ventilu je založen na bimetalovém senzoru, který reaguje na změny teploty vody. Když se teplota smíšené vody liší od nastavené hodnoty, senzor upravuje pozici sedla ventilu, aby zvýšil nebo snížil průtok teplé nebo studené vody. Ventil by měl být integrován do systému v místě, které umožňuje snadný přístup pro údržbu a kontrolu. Dlouhodobá účinnost závisí na kvalitě vodního zdroje a na absenci částic, které by mohly ovlivnit senzor nebo pohyb ventilu.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byla zajištěna přesnost nastavení teploty a aby nebyly zaznamenány známky opotřebení nebo netěsností. Pro ověření správného provozu by měla být sledována teplota smíšené vody za různých zátěžových podmínek. Nejsou stanoveny konkrétní intervaly údržby, ale zařízení by mělo být vyčištěno v případě výskytu usazenin nebo kalcifikace. Pokud ventil přestane udržovat nastavenou teplotu nebo ukáže známky vnitřního poškození, měl by být okamžitě vyměněn.

Nejčastější otázky

Lze nastavení teploty upravit po instalaci?
Ano, rozsah teplot lze manuálně upravit v rámci stanovených mezí 36°C až 50°C. To se obvykle provádí pomocí kalibračního nástroje nebo podle pokynů výrobce.

Je tento ventil vhodný pro použití v systémech s solárním ohřevem vody?
Ano, ventil je kompatibilní s solárními systémy ohřevu vody, pokud provozní teplota nepřesahuje +90°C a tlak zůstává v rámci hodnoty PN 10.

Jaký je maximální povolený tlak pro tento ventil?
Ventil je schválen pro jmenovitý tlak PN 10, což odpovídá maximálnímu pracovnímu tlaku 10 bar při provozních teplotách až +90°C.

Lze tento ventil použít v systémech s vysokým obsahem vápníku ve vodě?
Ano, konstrukce z mosazi s niklovým povlakem poskytuje dobrou odolnost proti usazeninám. Doporučuje se však pravidelná kontrola, aby se zabránilo usazování, které by mohlo ovlivnit výkon.
