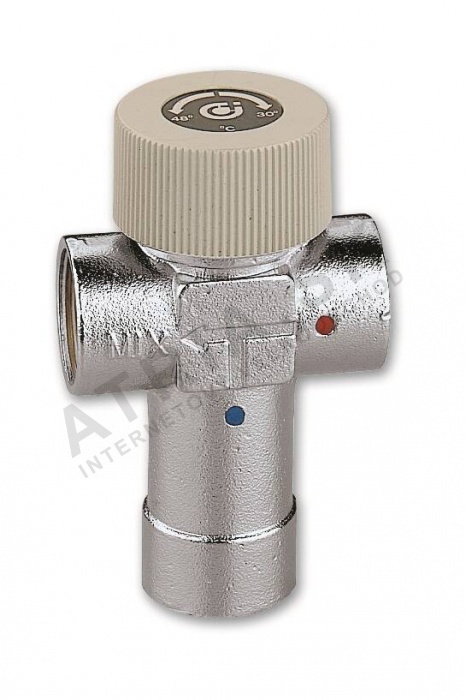

Termostatický směšovací ventil pro TV, 3/4 palce F; Kv 1,8 IVAR.C 520
Kód: 520530Související produkty
Detailní popis produktu
Termostatické směšovací ventily jsou základními komponentami v systémech, kde je vyžadováno přesné řízení teploty, jako jsou domácí systémy teplé vody v bytových a komerčních budovách. Tento ventil se běžně používá spolu s ohřívači vody pro smíšení proudů teplé a studené vody, čímž zajišťuje, že výstupní teplota zůstává v bezpečném a konzistentním rozsahu. Zařízení se instaluje do potrubí teplé vody a je zvláště vhodné pro aplikace, kde mohou vstupní teploty nebo tlaky kolísat. Správná instalace zajistí tepelnou stabilitu systému a zabrání riziku popálení.
Technické parametry
| Materiál | Niklový bronz CW617N Poznámka |
|---|---|
| Provozní teplota | +90 °C |
| Jmenovitý tlak | PN 10 |
| EAN | 8016615012446 |
| Hmotnost | 0,434 kg |
| Kód | 520530 |
| Značka | IVAR |
Instalace a připojení
Ventil je vybaven třemi závity 3/4 palce F (FFF) pro připojení k potrubí teplé vody, vstupu studené vody a výstupu smíšené vody. Instalační proces zahrnuje zajištění ventilu do vodorovné nebo svislé polohy, přičemž je důležité, aby vstupní a výstupní nátrubky byly správně zarovnány s potrubím systému. Je důležité ověřit, že připojení studené a teplé vody jsou jasně označena a připojena ke správným nátrubkům, aby nedošlo k nesprávnému smíšení. Běžné chyby při instalaci zahrnují nesprávnou orientaci ventilu nebo nedodržení směru průtoku uvedeného na tělese. Po instalaci by měl být systém otestován na netěsnosti a ověřena teplotní škála ventilu, aby splňoval požadavky aplikace.Kompatibilita a příslušenství
Tento termostatický směšovací ventil je kompatibilní se standardními systémy ohřívačů vody a je navržen pro použití v domácích a lehce komerčních aplikacích. Je určen pro integraci do stávajících potrubních systémů, které používají připojení se závitem 3/4 palce. Pro základní provoz není potřeba žádné další příslušenství, i když může být nutné použít těsnící prostředky nebo těsnění, aby byla zajištěna beznetěsná instalace. Ventil není navržen pro použití s alternativními médiemi nebo systémy s vyšším tlakem než je uvedený jmenovitý tlak PN 10.Technický pozadí pro projektanty
Ventil pracuje pomocí vestavěného termostatu, který reaguje na teplotu smíšené vody. Jakmile se teplota liší od nastavené hodnoty, termostat upraví pozici vnitřního směšovacího mechanismu, aby zvýšil nebo snížil podíl studené nebo teplé vody. Tělo je vyrobeno z niklového bronzu CW617N, který poskytuje dobré odolnosti korozi a mechanickou odolnost. Materiál je vhodný pro použití s pitnou vodou a kompatibilní se standardními potrubními systémy. Výkon ventilu je ovlivněn stabilitou teplot vstupní vody a vyvážením tlaků mezi teplou a studenou vodou. Dlouhodobá účinnost a životnost závisí na pravidelném údržbě a na absenci nečistot ve vodě.Údržba a provoz
Pravidelná údržba není za běžných provozních podmínek potřeba. Doporučuje se však pravidelně kontrolovat ventil na známky opotřebení, netěsnosti nebo zablokování. Pokud se teplota smíšené vody stane nestabilní nebo nekonzistentní, měl by být zkontrolován termostatický mechanismus na správné funkce. V technických datech nejsou uvedeny žádné stanovené intervaly údržby, proto údržba by měla být prováděna podle potřeby na základě výkonu systému a vizuální kontroly.Nejčastější otázky
Může být tento ventil použit s ohřívačem vody pracujícím při +90 °C?
Ano, ventil je určen pro provozní teplotu +90 °C a je vhodný pro použití s ohřívači vody pracujícími při této teplotě.
Je ventil kompatibilní s připojeními se závitem 3/4 palce?
Ano, ventil je vybaven třemi závity 3/4 palce F pro připojení k potrubím teplé, studené a smíšené vody.
Může být ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat buď vodorovně nebo svisle, pokud je dodržen směr průtoku uvedený na tělese.
Jaký je rozsah teploty smíšené vody?
Ventil umožňuje kontinuální rozsah teplot od +30 °C do +48 °C, který lze přizpůsobit podle požadavků aplikace.
Doplňkové parametry
| Kategorie: | Směšovací ventil pro TV |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.434 kg |
| EAN: | 8016615012446 |
| Druh výrobku: | směšovací ventil |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +90 °C |
