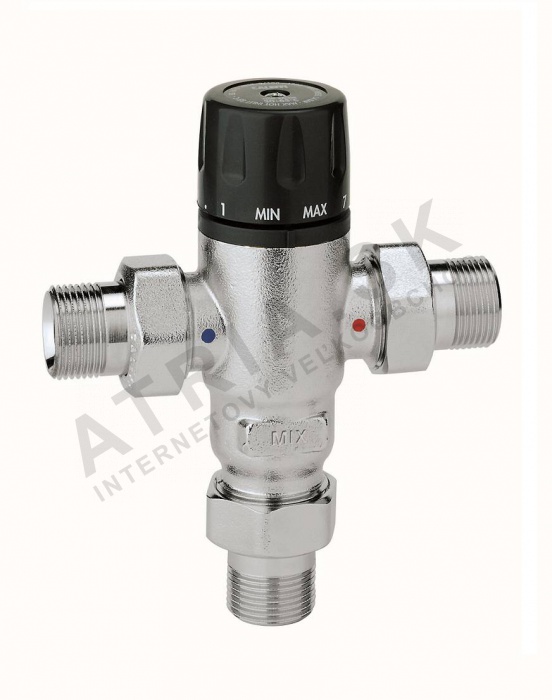

Termostatický směšovací ventil pro TV, 3/4 palce M; Kv 2,6 IVAR.C 521
Kód: 521500Související produkty
Detailní popis produktu
Termostatické směšovací ventily jsou základními komponenty v otopných soustavách s rozdělením teplé vody, kde je vyžadována přesná regulace teploty. Instalatéři pracující v obytných i komerčních budovách často integrují tyto ventily do centrálních topných a potrubních systémů, aby zajistili bezpečné a konzistentní teploty vody. Tento přístroj se běžně používá v aplikacích, jako jsou sprchové koupelny, kohoutky a sanitární zařízení, kde tepelná stabilita zabraňuje popáleninám a zajišťuje pohodlí uživatelů.
Přesné rozměřování a specifikace jsou klíčové pro výkon systému. Ventil musí být vybrán podle požadovaného průtoku, tlaku systému a rozsahu teplot. Tato verze je vhodná pro systémy pracující v běžných domácích parametrech a určena pro použití s čistou pitnou vodou. Montáž by měla být provedena podle místních potrubních norem a pokynů výrobce, aby byla zajištěna optimální funkce a trvanlivost.
Technické parametry
| Materiál | Niklový bronz CW602N Poznámka |
|---|---|
| Prováděcí teplota | +85 °C |
| Jmenovitý tlak | PN 14 |
| EAN | 8016615036633 |
| Hmotnost | 0,968 kg |
| Kód | 521500 |
| Značka | IVAR |
Montáž a připojení
Na ventilu jsou tři vnější mužské závity pro připojení k horké a studené vodárně a výstupu. Všechny přípojky jsou velikosti 3/4 palce s běžným závitovým krokem pro evropské potrubní systémy. Před montáží by měl instalatér ověřit stav závitů a použít vhodný těsnicí prostředek nebo pásku, aby zabránil únikům.
- Zajistěte správnou orientaci ventilu, aby odpovídaly vstupní a výstupní přípojky.
- Ověřte, že systémový tlak nepřesahuje PN 14.
- Používejte kompatibilní těsnění a těsnící materiály, aby nedošlo ke znečistění nebo únikům.
- Zkontrolujte, že ventil je instalován v místě přístupném pro budoucí údržbu.
Běžné chyby při montáži zahrnují nesprávné zapojení závitů, nezohlednění směru průtoku a nedostatečné upevnění ventilu. Tyto problémy mohou vést ke snížené účinnosti, vnitřnímu poškození nebo předčasnému selhání.
Kompatibilita a příslušenství
Tento termostatický směšovací ventil je navržen k integraci do standardních otopných soustav s rozdělením teplé vody, které používají měděné nebo plastové potrubí. Je kompatibilní se systémy pracující v rámci stanovených tlakových a teplotních mezí. K základní montáži nejsou potřeba žádná příslušenství, i když izolační ventily mohou být doporučeny pro údržbu a bezpečnost systému.
Technický pozadí pro projektanty
Ve ventilu pracuje termostatický prvek, který reaguje na změny teploty ve smíšeném vodním proudu. Jakmile se teplota liší od nastavené hodnoty, prvek upraví pozici vnitřního směšovacího mechanismu, aby obnovil rovnováhu. Tělo je vyrobeno z niklového bronzu CW602N, který poskytuje dobré odolnosti korozi a mechanickou odolnost v prostředí s vodou.
Pro správnou integraci do systému je důležité přesné rozměřování na základě průtokového koeficientu (Kv 2,6) a očekávané zátěže. Faktory, jako je tvrdost vody, rychlost průtoku a okolní podmínky, mohou ovlivnit dlouhodobý výkon a životnost. Návrh zajišťuje minimální tlakovou ztrátu a udržuje stabilní rozsah výstupní teploty mezi +30 °C a +65 °C.
Údržba a provoz
Doporučuje se pravidelná kontrola, aby byl zajištěn bezproblémový provoz. Klíčové kontrolovací body zahrnují ověření integrity těsnění, potvrzení absence vnitřních usazenin a kontrolu stability nastavení teploty. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby. Pokud ventil ukazuje známky snížené reakce nebo nesprávné výstupní teploty, měl by být demontován a vyčištěn nebo nahrazen.
Nejčastější otázky
Může být ventil použit s ne-pitnou vodou?
Je určen pouze pro použití s pitnou vodou. Použití s jinými médii může ovlivnit výkon a dodržování příslušných předpisů.
Je možné manuálně upravit rozsah teplot?
Ve ventilu je možné plynule nastavit rozsah teplot mezi +30 °C a +65 °C. Nastavení lze přesně upravit během montáže podle požadavků systému.
Vyžaduje ventil konkrétní orientaci při montáži?
Ano, ventil musí být instalován se správnou orientací vstupu a výstupu, aby byl zajištěn správný průtok a funkce.
Může být tato verze použita v systémech s vysokým tlakem?
Je určena pro maximální tlak PN 14. Překročení této mez může způsobit vnitřní poškození nebo selhání.
Doplňkové parametry
| Kategorie: | Směšovací ventil pro TV |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.968 kg |
| EAN: | 8016615036633 |
| Druh výrobku: | směšovací ventil |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 14 |
| Materiál: | niklovaná mosaz CW602N |
| Provozní teplota: | +85 °C |
| Posledná aktuálizacia ceny: | 03.01.2025 10:26:17 |
